IMPORT

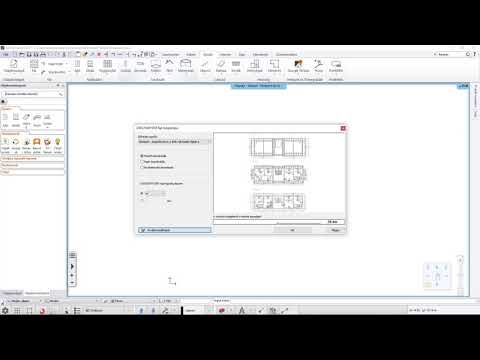

DWG import 2019

Munkánk során sokszor kapunk társtervezőktől fájlokat DWG vagy DXF formátumon keresztül. Az ARCHLine.XP 2019-ben a DWG import dialog megújult, segítve ezzel a rajz helyes skálázását, még a tényleges import előtt.

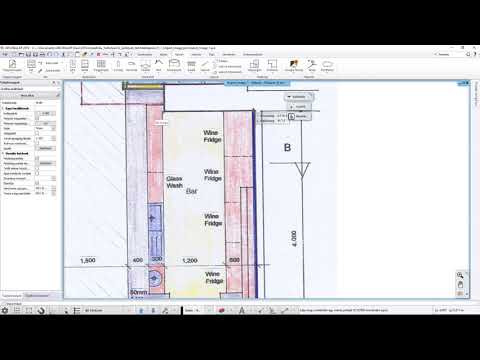

Alaprajz importálása képként

Ebben a filmben az alaprajzot képként importáljuk, mérethelyessé tesszük, vagyis kalibráljuk. A már mérethelyes képen kezdhetjük a falak átrajzolását és a teljes modell felépítését.

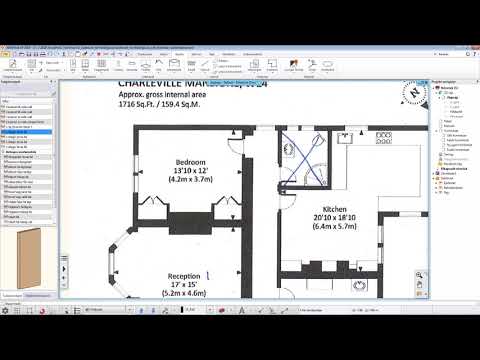

Alaprajz importálása PDF fájlból képként

Az alaprajzot PDF fájlból képként importáljuk, mérethelyessé tesszük, vagyis kalibráljuk. A már mérethelyes képen kezdhetjük a falak átrajzolását és a teljes modell felépítését.

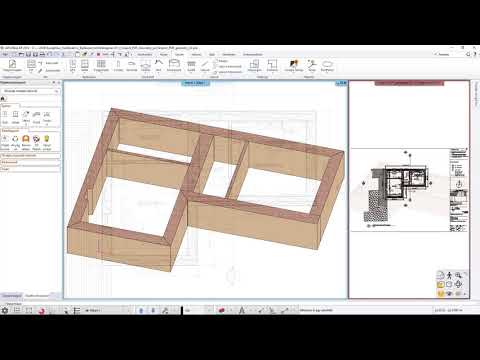

Alaprajz importálása PDF fájlból geometriaként

Most az alaprajzot PDF fájlból vonalrajzként importáljuk, Ez egy pontos, gyors módszer, amely töredékére csökkenti a PDF-ben kapott terv építészeti feldolgozásának idejét. A geometria import vonalakat és sokszögeket jelenít meg a megadott színnel és vonalvastagsággal.

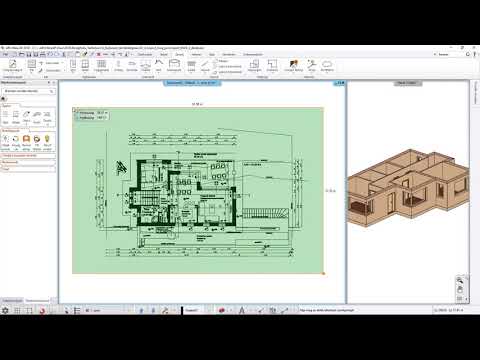

DWG import 1.

Az építészeti tervfeldolgozás egyik leggyakoribb esete a DWG rajz feldolgozása. Nézzük meg, hogy hogyan történik ilyenkor az import, és hogy mire kell figyelni.

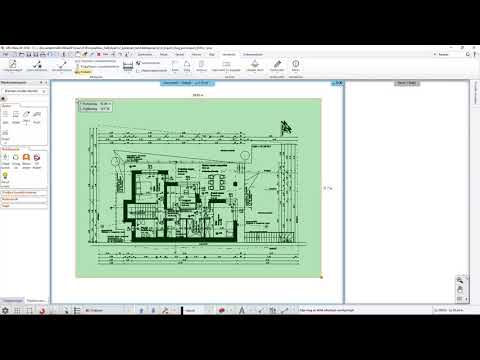

DWG import 2.

Ebben a videóban a DWG rajz feldolgozását folytatjuk. Helyezzük el a nyílászárókat, valamint hozzunk létre födémet.

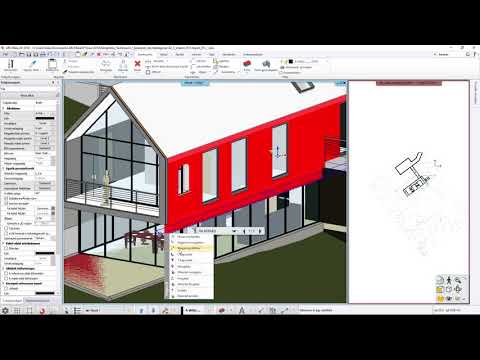

IFC import

Az építészeti tervfeldolgozás folyamán az alaprajzot különböző fájlformátumban kaphatjuk meg az építésztől. Nézzük, amikor IFC modellként kapjuk meg.Ennek a fájltípusnak a jellegzetessége, hogy a beimportált modellel nemcsak 3D-t kapunk, hanem rengeteg információt is az elemekben tárolva.

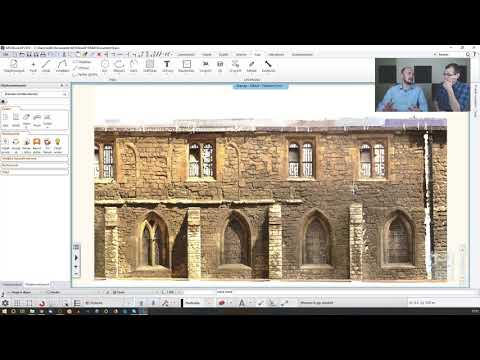

Scannelt rajzok vektorizálása

Megmutatjuk, hogy már meglévő fényképek alapján hogyan hozhatjuk létre egy épület részleteit pl.: textúráit.
