15.5.2.2. Átlóméretezés

A helyiség vázlatának megrajzolása után, az átlók méretezésére kerülhet sor a helyiség végleges formájának eléréséhez.

Az ARCHLine.XP^® számos módszerrel áll rendelkezésére a helyiség megfelelő szögeinek meghatározására. Egy helyiségen belül több módszer is alkalmazható.

2Egy helyiség felrajzolásához meg kell határozni annak alapformáját, és biztosítani kell minimális számú átmérőjét, általában n-3 darab átmérőt, ahol n a helyiség oldalainak száma. Ha az átmérők száma nagyobb, mint
n-3, a helyiség "túldefiniált" lesz.

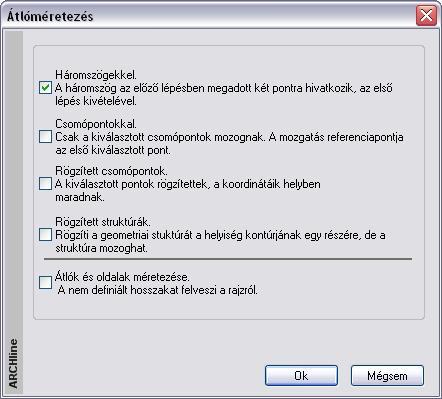

A parancs kiválasztása után a következő párbeszédablak jelenik meg:

• Válassza ki az adott helyzetnek legjobban megfelelő módszert.

A módszerek a következők:

Háromszögekkel

Ha az oldalak és az átlók hosszát egymás után, folyamatosan akarja meghatározni, a helyiséget háromszögekre kell felbontania. Ez az egyszerű módszer lehetővé teszi a helyiség alakjának lépésről lépésre történő módosítását.

Ennél a módszernél tehát egymás utáni háromszögekkel mér, és az egyes háromszögek két csúcsát már az előző lépésben rögzítenie kell. (A következő háromszög szabadsági foka csak egy lehet.) Ez alól az első háromszög a kivétel - ebben a ciklusban nem szükségesek az előre megadott csúcsok.

• Válassza ki a módosítandó helyiség kontúrját.

Az első oldal vagy átló rögzítése:

• Válasszon ki egy falcsomópontot. Ez lesz a bázispont, amely megtartja a helyét, a következő pontot ettől fogja mérni. (1. pont)

Opciók:

• Válassza ki az átló átellenes pontját, ez lehet a bázisponthoz képest szomszédos falcsomópont is (2. pont). Ez a pont változtatja a helyét. A program megjeleníti az átlót a két csomópont között. A párbeszédablak az átló aktuális hosszát mutatja:
• Válassza ki az egyik opciót:

• Írja be az átló új értékét. OK

Ha módosította az aktuális hosszt, a másodikként kijelölt pont fog mozogni.

Ezzel az első háromszög alapját rögzítettük (1-2).

A program megjeleníti a helyiség új alakját.

Az első háromszög rögzítése:

• Válasszon ki egy definiálatlan pontot, hogy meghatározhassa a háromszög első csúcsát. Ez a csúcs fog mozogni (3. pont).
• Adja meg a háromszög második csúcspontját (a már definiált csúcsok közül, 1. pont).
• Megjelenik a párbeszédablak az átló aktuális hosszával. Adja meg az új hosszt. OK. Ezzel a háromszög első szárát adtuk meg (3-1).
• Adja meg a háromszög harmadik csúcspontját (a már definiált csúcsok közül 2. pont).
• Megjelenik a párbeszédablak az átló aktuális hosszával. Adja meg az új hosszt, ezzel a háromszög második szárát adtuk meg (3-2).

Opció:

A program megjeleníti a helyiség új alakját.

• Válasszon ki újabb definiálatlan pontokat, hogy felépítse a további háromszögeket:
  A példában a második háromszög alapja a 2- 3 átló lesz. A következő definiálatlan pont (és egyben az utolsó is) a 4. pont lesz. A második háromszög első szára a 4-3 oldal, a második szára a 4-2 oldal lesz.

Opciók:

EnterBefejezi a helyiség módosítását.

Ekkor újra megjelenik az Átlóméretezés párbeszédablak.

• Válasszon egy újabb módszert egy másik helyiség geometriájának módosításához, vagy

MégsemKilép a parancsból.

Középpont megadása – PONT opció használata

Ez a lehetőség olyan esetben használható, amikor a helyiség valamelyik falának felmérésére nincs lehetőség (pl. egy ott elhelyezkedő bútor miatt). Ekkor egy olyan referenciapontot kell kijelölni a valós helységben, ahonnan a helyiség minden sarka mérhető. A továbbiakban ettől a referenciaponttól mérjük a sarokpontok távolságát. Le kell mérni a többi (mérhető) oldal hosszát is. Szintén háromszögeket építünk egymásra, anélkül, hogy a kritikus oldalt megadnánk. Az algoritmus befejezésekor kiadódik ennek az oldalnak a hossza.

A módszer a következőképpen változik:

• Válassza ki a módosítandó helyiség kontúrját.
• Kattintson a PONT kulcsszóra a parancssorban és adja meg azt a pontot, amit referenciapontnak tekint (1. pont).
• Válassza ki a helyiség egy sarokpontját (2. pont) és adja meg a referenciaponttól való távolságát. Ez lesz az első háromszög alapja (1-2).
• Válasszon ki egy szomszédos sarokpontot (még definiálatlan pontot, 3. pont) és az előző sarokpontot (2. pont), majd adja meg ezek távolságát. Ez az első háromszög első szára (2-3).
• Válassza ki a referenciapontot és adja meg az előző sarokponttól mért távolságát. Ez lesz az első háromszög második szára (3-1).
• A következő háromszögnek az első háromszög második szára (3-1) lesz az alapja. Folytassa a módszert tovább kijelölve a következő definiálatlan pontot (4. pont, majd 5. pont) és így felépítve a háromszögeket.
• Enter-rel zárja a pontok megadását, ha nincs több definiálatlan pont.

Csomópontokkal

A párbeszédablakban kapcsolja ki a Háromszögmódszert és kapcsolja be a Csomópontokkal opciót.
Ennél a módszernél csak a kiválasztott csomópontok mozognak és a mozgatás referenciapontja az elsőként kiválasztott csomópont lesz. Itt a háromszögeket nem egymásra építve adjuk meg. Egyszerre több háromszög is lehet nyitott, de előbb-utóbb le kell zárni őket.

• Válassza ki a módosítandó helyiség kontúrját.
• Válasszon ki egy falcsomópontot. Ez lesz a bázispont, amely megtartja a helyét. A szomszédos oldalakat, illetve az innen induló átlókat innen mérjük (1. pont).

Opciók:

• Írja be az átló új értékét. OK
• Ha módosította az aktuális hosszt, a másodikként kijelölt pont fog mozogni.

A program megjeleníti a helyiség új alakját.

• Adja meg az első bázispontból mérhető összes oldalt, vagy átlót a hosszakkal együtt (3. pont és 4. pont).

EnterLezárja az első bázisponthoz tartozó hosszak megadását.

Egy újabb bázispont megadásával, 3. pont, megadhatjuk a 3-2 átló hosszát is. Ebben az esetben a helyiség túldefiniált lesz. Mérési pontatlanság esetén a program iterációs lejárást ajánl fel, amelyben eloszthatjuk a hibát.

&Lásd a fejezet végén A mérési pontatlanságok kiküszöbölése a csomópontokkal módszer esetén leírást.

A program megjeleníti a helyiség új alakját.

EnterBefejezi a helyiség módosítását.

Ekkor újra megjelenik az Átlóméretezés párbeszédablak.

• Válasszon egy újabb módszert egy másik helyiség geometriájának módosításához és OK, vagy

MégsemKilép a parancsból.

Középpont megadása – PONT opció használata

Ennél a módszernél is van lehetőség a PONT opció használatára, mint a Háromszögekkel módszernél. Ekkor egy olyan referenciapontot kell kijelölni a valós helységben, ahonnan a helyiség minden sarka mérhető. A továbbiakban ettől a referenciaponttól mérjük a sarokpontok távolságát. Le kell mérni a többi (mérhető) oldal hosszát is.

Először megadjuk a referenciapontból a sarkokig mért távolságokat, utána az oldalak hosszát a kritikus oldal kivételével. Az algoritmus befejezésekor kiadódik ennek az oldalnak a hossza.

A módszer a következőképpen változik:

• Válassza ki a módosítandó helyiség kontúrját.
• Kattintson a PONT kulcsszóra a parancssorban és adja meg azt a pontot, amit referenciapontnak tekint (0. pont).
• Válassza ki a helyiség egy sarokpontját (1. pont) és adja meg a referenciaponttól való távolságát (0-1).
• Sorban válassza ki sarokpontokat, és adja meg ezek távolságát a referenciaponttól (2 .pont, 0-2, 3. pont, 0-3, 4. pont, 0-4).
• Enter-rel zárja le a referencia pontból mért távolságok megadását.
• Válasszon új bázispontot, hogy megadhassa az oldalak hosszát is: (1. pont)
  Adja meg a szomszédos csúcsokat és ezek távolságát a bázisponttól.
  A példában az 1-2 és 1-3 oldalak hosszát adja meg.
• Addig válasszon újabb bázispontot, amíg minden mérhető oldalt nem definiált: Új bázispont a 3. pont, és a 3-4 oldal hosszát adja meg.
• Enter-rel zárja a pontok megadását.
• Enter-rel zárja a bázispontok megadását.

A példában a 2-4 oldal hossza kiadódik.

Rögzített csomópontok és Rögzített struktúrák módszere

A következő két módszert akkor ajánljuk,

• ha a helyiség egy részének megfelelő a mérete és a formája, ezen nem akar változtatni, vagy

• ha túl bonyolult a helyiség formája és túl sok csomópont van ahhoz, hogy egy lépésben használjuk az átlóméretezést.

Ekkor a következő algoritmust használja:

• A Csomópontok módszerrel készítse el az átlóméretezést a helyiség adott részére.

• Az Átlóméretezés párbeszédablakból válassza a Rögzített csomópontok vagy a Rögzített struktúrák módszert, úgy hogy mellette kapcsolja be vagy a Háromszögekkel vagy a Csomópontokkal módszert.

• Rögzítse le a már pontos csomópontokat, vagy struktúrát.

• AHáromszögekkel vagy a Csomópontokkal módszer segítségével végezze el az átlóméretezést a helyiség nem rögzített csomópontjaira.

Rögzített csomópontok

Lerögzíthet a helyiség sarkai közül kiválasztott pontokat, melyek megtartják koordinátáikat.

• Rögzített csomópontok opció mellett kapcsolja be vagy a Háromszögekkel vagy a Csomópontokkal opciót is.
• Válassza ki a módosítandó helyiség kontúrját.
• Válassza ki a rögzítendő csomópontokat.
  EnterBefejezi a csomópont kiválasztását.
• A kiválasztott módszerrel (Háromszögekkel vagy a Csomópontokkal) végezze el az átlóméretezést a helyiség nem rögzített csomópontjaira is.

Rögzített struktúrák

A helyiség kontúrvonalának kiválasztott részei válnak rögzítetté oly módon, hogy a rögzített struktúrák belső csomópontjai megtartják a relatív helyzetüket, de a struktúra maga elmozgatható.

• Rögzített struktúrák opció mellett kapcsolja be vagy a Háromszögekkel vagy a Csomópontokkal opciót is.
• Válassza ki a módosítandó helyiség kontúrját.

Határozza meg a rögzítendő struktúrát:

• Válassza ki a fix rész egyik végpontját (1. pont).
• Jelölje ki a rögzítendő rész másik végpontját (2. pont).
• Adja meg a fix rész egy belső pontját (3. pont).
• Ismételje meg a parancsokat újabb struktúrák rögzítéséhez, vagy
  EnterBefejezi a rögzített struktúrák kiválasztását.
• A kiválasztott módszerrel (Háromszögekkel vagy a Csomópontokkal) végezze el az átlóméretezést a helyiség nem rögzített csomópontjaira is.

Átlók és oldalak méretezése

Csak a referenciapont marad rögzítve. A nem definiált hosszakat a rajzról veszi fel a program.

A kijelölt oldalak méretezése a Csomópontokkal módszerrel történik.

A mérési pontatlanságok kiküszöbölése a csomópontokkal módszer esetén

A helyszíni mérés esetén a valóságban gyakran adódnak pontatlanságok. A mérési pontatlanságok kiküszöbölésére egy iterációs módszert ajánl a program. Ennek a módszernek a lényege a helyiség felmérésének túldefiniálása. Egy helyiség pontos geometriájának megadásához legalább n-3 átló meghatározására van szükség, ahol n a helyiség oldalainak számát jelöli. Amennyiben ennél több átlót mérünk fel, a helyiség túldefiniált lesz.

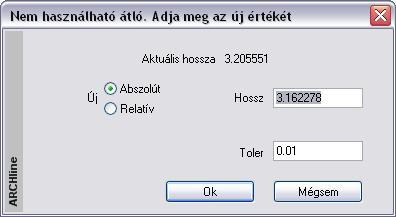

A felmérés módszerének alkalmazásakor az átlók megadása után a program jelzi a mérési pontatlanságot.

A párbeszédablakban javasolja az elfogadható értéket. Elfogadhatjuk ezt az ajánlott értéket, vagy lehetőség van a művelet folytatására egy következő átló esetében.

Amennyiben tudjuk, hogy valamely fal, vagy átló hosszát biztosan pontosan mértük, abban az esetben nem szükséges a változtatás, viszont mi magunk adhatjuk meg, hogy valamely másik átló illetve fal esetében milyen mértékű változtatást engedélyezünk. Ezzel a közelítő módszerrel lehetőség van a pontatlanságok elosztására a háromszögek között. Mivel a felmérés esetén a mérési pontatlanságok tolerancia értéke 1 cm, így 1 cm-en belüli pontossággal megszerkeszthetjük a helyiségek geometriáját. Amennyiben az 1 cm-es tolerancia nem elegendő, ennél nagyobb a mérési pontatlanság, érdemes újra felmérni a kívánt helyiséget. Ha ezt nem tesszük meg, lehetőség van a tolerancia értékének növelésére, így a kevésbé pontos mérési értéket is elfogadhatjuk.
