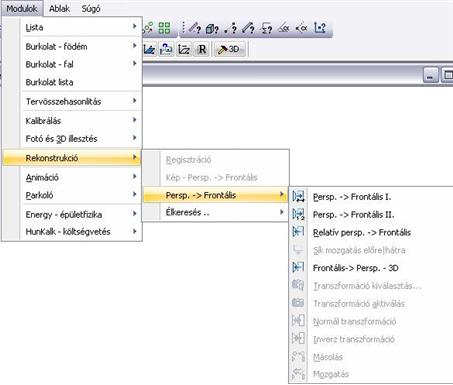

Ebben a részben a Fotogrammetriávalfoglalkozunk. Az utasítások a Modulok menüből és a Rekonstrukció eszköztárból érhetők el.
Fotogrammetria
A fotogrammetria épülethomlokzatok méretarányos dokumentálását jelenti az építészetben.
Ez a dokumentációtípus biztosítja a rekonstrukciós vagy az újraépítési költségek kiszámításához szükséges adatokat, a tervek elkészítését.
Egy épület homlokzatának, egy freskónak, különböző építészeti elemeknek a felmérése és megrajzolása a fotogrammetria nélkül az építészet egyik leginkább időigényes és költséges feladata.
Fotó
A dokumentálandó objektum (épület) felmérése fotó segítségével történik.
A fotóminden esetben perspektívát jelent, akkor is, ha a tárgyról elölnézeti fotó készült. Referencia dokumentumként használható olyan kép, ami digitális fényképezőgéppel készült, vagy pedig fénykép, amit minden különleges eljárás nélkül, egy teljesen egyszerű fényképezőgéppel hoztak létre. Ebben az esetben a fénykép szkennelésével állítjuk elő a kép fájlt. A kiterjesztés lehet: .jpg, .bmp, vagy .tif.
Az ARCHLine.XP® fotogrammetria eszköze lehetővé teszi, hogy a tervező a fotót mérethelyessé alakítsa egy perspektív kalibrálás során, a további munkát ezen végezze. Így a fotók, a felmért értékek és a fotogrammetria segítségével mérethelyes modellként rekonstruálhatók megrongálódott épületek, épületrészek vagy egyéb olyan objektumok, amelyekről tervek vagy rajzok nem állnak a rendelkezésünkre.
Gyakorlati tanács
A fotó elkészítése előtt érdemes színes pontokkal megjelölni a mért pontokat az épületen, hogy a kalibrálás során könnyebben felismerhetőek legyenek.
A legjobb mérési pontosság elérése érdekében azt javasoljuk, hogy lehetőleg olyan kalibrálási pontokat használjon, amelyek a fotó szélén helyezkednek el. Hogy még pontosabb értékeket kapjon, olyan távolságokat adjon meg, amelyek a fotó alapjának, vagy magasságának 70-80 %-a.
Háttérkép
A következő lépés lesz a képfájl betöltése. A Rajz menü – Raszterkép betöltés utasítás segítségével a betöltött képfájlon, mint háttérképen lehet dolgozni, alkalmazni a Perspektív kalibrációt.
A cél az, hogy a lemért távolságok és a fotó alapján a kalibrálás során mindent átfogó mérethelyes információkat gyűjthessen az objektumról.
A perspektív kalibráció mérethelyes megfeleltetést jelent a fotón levő tárgy síkjának pontjai és a Descartes-féle koordináta rendszer pontjai között. Ily módon egy komplex transzformációt határozhat meg.
Az ARCHLine.XP® kétféle módszert kínál a perspektív kalibráció megadására:
I. Ortogonális nézet definiálása
Ebben az esetben a program az eredeti fotót
mérethelyes elölnézeti képpé alakítja, amely szürke skálájú.
A távolságokat érdemes ugyanazon a síkon felvenni.
Az elölnézeti kép alkalmas arra, hogy azon a kontúrok átrajzolásával mérnöki pontossággal létrehozza a homlokzati tervrajzot.
Élkeresés
A program tartalmaz egy Élkeresés eljárást is.
Különösen akkor ajánljuk ezt a módszert, ha a homlokzaton bonyolult formák, díszítések, kőmintázatok helyezkednek el és ezek gyors felmérését kell elkészíteni. Az Élkeresés eljárás azt jelenti, hogy a program a fotón a szürkeségi szintek alapján felismeri az éleket. Így például szemléltethetjük egy épület kőkiosztását. Természetesen ez a módszer nem helyettesíti a homlokzati tervrajz elkészítését, de kiegészítheti azt.
II. Perspektív à Frontális transzformáció definiálása
A perspektív transzformáció megadásához legalább négy lemért referenciapont megadása szükséges, melyeknek a tárgy referenciasíkján kell elhelyezkedniük, és egyben a fotón is láthatónak kell lenniük.
A perspektív transzformáció megadása során lehetőség van a valóságos pontoknak:
Ekkor a program kihasználja a képen a vízszintes és függőleges tengely helyzetét.
Ez a módszer akkor használható, ha csak egymástól független pontok koordinátái adottak. Ebben az esetben a vízszintes és függőleges irány nem egyértelmű, és nincs alkalmazható eszköz a meghatározásukra (pl. egy légi fotó esetén).
A transzformáció meghatározása után a kiválasztott felület bármely pontjának helyzete ismert (X, Y koordináták), amit egyszerűen a pontra kattintva kapunk meg. A transzformáció leképezi a kiválasztott pontot a frontális nézetre. Tehát, ha a perspektív fotón a kontúrokat átrajzoljuk, a program a megrajzolt elemeket mérethelyes elölnézetté alakítja. Így mérnöki pontossággal létrehozhatjuk a homlokzati tervrajzot. Ekkor a fotónak nem készül el az elölnézeti képe.
A perspektív kalibráció két módszere közül bármelyiket használjuk, munkánk eredményeként mérethelyes, pontos homlokzati tervrajzot kapunk.
A fő különbség:
Ortogonális nézet definiálása esetén a kontúrok megrajzolását az elölnézeti fotón végezzük, míg a
Perspektív à Frontális transzformáció definiálásakor a perspektív fotón dolgozunk.
Modell fotóba illesztése
Gyakori igény az építészeti tervezés során az elkészült modell fotórealisztikus megjelenítése a valós környezetet ábrázoló fotón. Ez különösen fontos például foghíj beépítéseknél.
A modell fotórealisztikus képének a környezetet ábrázoló fotóval történő összemásolása azonban csak a folyamat második lépése.
Előtte szükség van a fotó perspektívájának adataira, hogy a megtervezett 3D-s modellt ebben a perspektívában jeleníthesse meg.
Az ARCHLine.XP® Fotó és 3D illesztés funkciója lehetőséget nyújt arra, hogy a környezetet ábrázoló fotón egy téglatest segítségével, aminek megadja a befoglaló értékeit, felmérje a fotó perspektíváját. A program ezt a perspektívát alkalmazza a modellre, miközben a fotóba illeszti azt.
Képszerkesztő
Az ARCHLine.XP® tartalmaz egy képszerkesztő modult, amelyet használhat:
