10.1.2.2. Falméretezés

A parancs a kiválasztott fallal vagy falak csoportjával párhuzamosan helyez el egy méretezés láncot, automatikusan felismerve a következő speciális pontokat:

• fal végpontok és nyílászáró tengelyek,

• fal végpontok és nyílászáró végpontok,

• fal csatlakozó- és végpontok,

• fal csatlakozó- és végpontok a falréteg vastagságokkal.

• csak a fal végpontok,

A párhuzamos méretezések sorrendje választható.

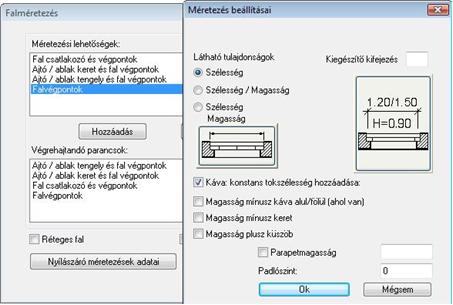

A parancs aktiválása után megjelenik a párbeszédablak.

• Válassza ki a kívánt opciót a párbeszédablakban.

• Nyomja meg a Hozzáadás gombot. Az alsó listába kerül a kiválasztott opció.

Válassza ki a következő opciót.
Amilyen sorrendben választja ki az opciókat, olyan sorrendben helyezi el a program a méretezés láncokat belülről kifelé.
Ha valamire még sincs szüksége a megjelenítendő méretezések közül, kattintson rá az alsó listában és nyomja meg a Törlés gombot.

• Kapcsolja be a Réteges fal opciót, ha a méretezés láncban a fal réteg vastagságokat is méretezni kívánja.

Nyílászáró méretezések adatai

A megjelenő párbeszédablakban lehetőség van beállítani, hogy az Ajtó / ablak keret és falvégpontok méretezés esetén a nyílászáró mely adatai kerüljenek a méretvonalra.

&Lásd a részletes leírást a 9.3.1.5. Rajzi megjelenítés csoport fejezetben.

!A magyar szabványnak megfelelően csak a Szélesség opció bekapcsolását ajánljuk!

Falak közepének méretezése

A magyar szabványnak megfelelően nincs szükség az opció bekapcsolására.

OKBezárja a párbeszédablakot.

Méretezés homlokzatonként

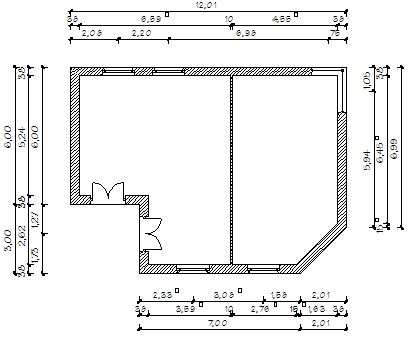

A leggyakrabban használt méretezési mód, amikor az alaprajzon homlokzatonként méretezi az épületet.

• Válassza ki az első fal külső oldalát a méretezéshez.

• Ha a kurzort elmozgatja, megjelenik egy gumivonal, ami a legbelső méretvonalak helyét jelöli. Adja meg a méretvonal helyét.

• Válassza ki a következő falakat, amik ezen a homlokzaton vannak. A program a méretezéseket az előbb megadott távolságra helyezi el a faltól. Így az egy homlokzaton levő méretezések egy egyenesre esnek.

EnterLezárja az azonos homlokzaton levő méretezést.

• Folytassa a méretezést a következő homlokzaton. Enter.

Enter Lezárja az utasítást.

2Természetesen, ha egy homlokzaton belül a távolságok eltérők, akkor Enter megadása után folytathatja az adott homlokzaton a méretezést új távolság megadásával.

A teljes épület méretezése

Ekkor az egész épületet egy lépésben méretezheti. Lehetnek olyan falszakaszok, amit a program kihagy a méretezésből, mint az alábbi ábrán. Ezekre alkalmazza az előző módszert.

• Válassza a KIVÁLASZT kulcsszót a Parancssorban, és jelölje ki a falak kontúrját egy kiválasztási ablakkal,

Enterlezárja a kiválasztást.

• Ha a kurzort elmozgatja, megjelenik egy téglalap, ami a legbelső méretvonalak helyét jelöli. Adja meg a méretvonal helyét, vagy
  válassza a SZÖG kulcsszót, ha az épület homlokzata nem párhuzamos valamelyik fő tengellyel (X, Y). Ekkor használhatja a MINT kulcsszót (vagy a Szög megadása menü opcióit), hogy a falakkal párhuzamosan helyezze el a méretezést. Válassza ki azt az elemet a rajzon, melynek szögére hivatkozik.

• Enter, EnterBefejezi a parancsot.

2Helyi menü – Méretezéslánc szerkesztése - Méretezéslánc mozgatása parancs segítségével a már elhelyezett méretezés láncot egy lépésben áthelyezheti.
A párhuzamos méretezésláncok közti távolságot a Méretezés tulajdonságok - Formátum paraméterek – Párhuzamos távolság opcióval adja meg.
