9.2.2. Gerenda

Tartószerkezeti elemek közé tartoznak a gerendák is.

A gerendák elhelyezhetők a falba, ettől kezdve a fallal egy szerkezeti elemet fognak alkotni.

Elhelyezheti az aktív szinten vagy a domborzaton.

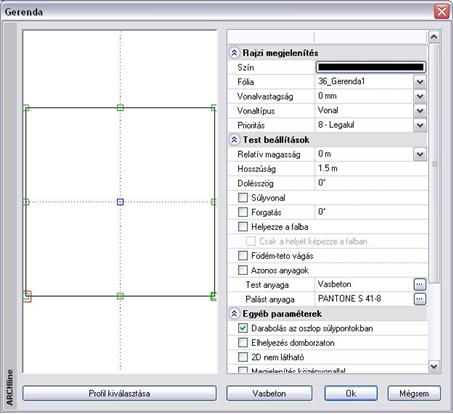

Az Gerenda eszköz – Gerenda elhelyezés ikon aktiválásakor lényegében ugyanaz a párbeszédablak jelenik meg, mint az Oszlop parancs esetében.

A különbség a gerenda, mint tartószerkezeti elem használatából következik.

Nem található meg :

• a sraffozás és

• a dőlésszög forgatása opció.

Ellenben rendelkezik még a következő opciókkal:

Súlyvonal

A program pontozott vonallal jeleníti meg a gerenda súlyvonalát.

Ábrázolás középvonallal

A gerendaábrázolás megadható csak a középvonallal is.

Darabolás az oszlop súlypontokban

Helyezzen el egy gerendát a kezdő és végpontjával oly módon, hogy több tartóoszlopon íveljen keresztül. Az opciót bekapcsolása esetén, a program felosztja a gerendát egymáshoz csatlakozó részekre.

!Fontos, hogy a gerenda illeszkedjen az oszlopokra.

Megengedett a végződések igazítása láncban

Kapcsolja be az opciót, ha láncban elhelyezett gerendák esetén a gerendák végeit igazítani kívánja egymáshoz.

Az igazított végű gerenda végződése módosítható nem igazítottra, de ha az igazítást előre nem kapcsolta be, utólag nem állítható át a végződés.

Lásd: a Gerendák nyitott láncolata és a  Gerendák zárt láncolata utasításokat.

Elhelyezés

Ha beállította a gerenda tulajdonságait, és Ok-val bezárta a párbeszédablakot:

• Adja meg a kezdőpontot, majd húzza el a kurzort a megfelelő irányba és adja meg a gerenda végpontját. A végpont mellett megjelenik a gerenda profilja, ami jelzi, hogy melyik referencia pont az aktív.

Az elhelyezési opciók megegyeznek az oszlopnál leírtakkal, de kiegészülnek a következőkkel:

2A gerenda hosszát az elhelyezéskor kell megadni. A párbeszédablakban levő hossz mezőnek csak a módosításkor van szerepe: jelzi a gerenda valódi hosszát, illetve az érték megadásával módosítható a hossz.
