Tetszőleges beosztású hálót jeleníthet meg, amely a rajzon való tájékozódásban segít. A megjelenített háló nem része a rajznak, nyomtatásban sem jelenik meg.
A raszter bekapcsolásával a beállított háló vonzáshálóként működik. Ilyenkor a grafikusan megadott pontok a háló csomópontjaira vagy annak megadott arányú részére igazodnak.
Háló beállítások

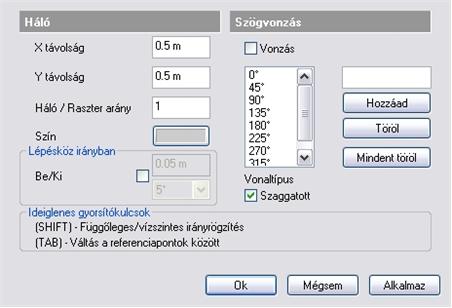

A párbeszédablakban beállíthatja a háló tulajdonságait.
Háló/Raszter arány
A háló megadott részét is vonzáshálóként kezeli a program. Az érték >= 1.
Pl. 2 esetén a háló felezőpontjaiba is igazíthatóak a pontok.
Háló bekapcsolása
A Rajzi állapotsor HÁLÓ, vagy Eszközök menü – Háló megjelenítés utasításra kattintva ki/be kapcsolhatja a hálót
Raszter bekapcsolása
A Rajziállapotsor HVONZ, vagy Eszközök menü – Háló vonzás utasításra kattintva ki/be kapcsolhatja a hálóvonzást.
A vonzás akkor is bekapcsolható, ha a háló kikapcsolt állapotban van, tehát láthatatlan.
Lépésköz irányban
Bekapcsolhatja és beállíthatja a lépésközt és a szöget. A két opció csak egyszerre kapcsolható ki/be.
Lépésköz
A lépésközt akkor használhatja, ha parancs közben a második pont helyzetét az első ponthoz képest pontosan, de grafikusan kívánja megadni a lépésköz segítségével. Ekkor az itt beállított értékkel „lépdelhet” az adott irányban
Irány
Csak a megadott fok többszörösének irányában mozgatható el a kurzor.
Ez hasznos lehet elem létrehozásánál, pl. fal rajzolásnál, vagy elem forgatásánál.
A példában a falat 5 fokonként tudjuk elforgatni.
2Az irány bekapcsolása nem vonatkozik arra az esetre, ha pl. falrajzolásnál a fal hosszát értékkel adjuk meg. Ekkor a program a kurzort a legközelebbi előre definiált szög értékhez vonzza (0°, 45°, 90°, stb.).
