A Helyiségmagasság párbeszédablak használata függ attól, hogy a helyiségen belül meg akarja-e adni a belső burkolatok rétegződését részletesen, használva a határoló felületeket, vagy csak egyszerűen a rétegek összvastagságát kívánja jelölni.
Az utóbbi esetben kapcsolja ki a Határoló felületek párbeszédablak - Helyiségsablonok tiltása opciót.
Ekkor a Helyiségmagasság párbeszédablakban adja meg a rétegek összvastagságát. Ezeket a rétegvastagságokat a program figyelembe veszi a terület- és térfogatszámításoknál.

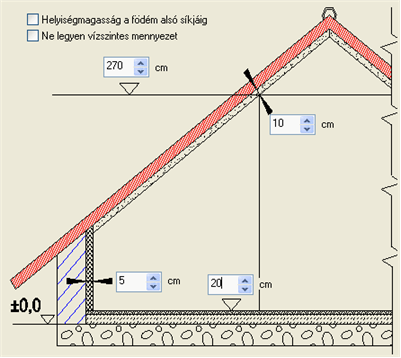

Tetőtér esetében a következő ábra jelenik meg:

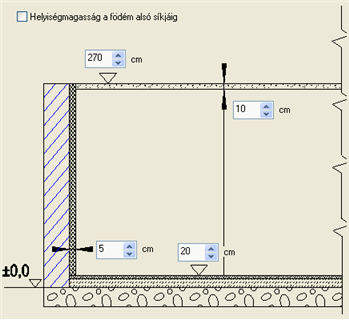

A Helyiségsablonok tiltása opció bekapcsolása esetén a rétegvastagság mezők megjelennek. Az itt beállított rétegvastagságok a 3D megjelenítésben nem szerepelnek, de a kiválasztott norma szerinti terület- és térfogatszámításban igen. Ekkor a helyiségmagasság párbeszédablakban 3 felület rétegét adhatja meg:
A Helyiségsablonok tiltása opció kikapcsolása esetén a Határoló felületek párbeszédablakban megadott rétegződéssel jeleníti meg a modellt a program 3D-ben. A rétegvastagságokat figyelembe veszi az alapterület- és térfogatszámításoknál.
2Általános érvényű, hogy a helyiségmagasság alatt elhelyezkedő felületek a Határoló felületek párbeszédablakban meghatározott burkolatokkal lesznek burkolva.
Helyiségmagasság
A helyiségmagasság a burkolatlan távolságokat jelenti, a program ebből számolja ki a belmagasságot.
A helyiségmagasságot meg lehet adni:
illetve, egyéb, a helyiséget felülről határoló szerkezeti elemek figyelembe vételével:
Értékkel
A helyiségmagasság azt a magasságot jelenti, ahonnan a mennyezet burkolása indul lefelé (a példában 270 cm). (Így álmennyezet is kialakítható.)
Tetőtér beépítése esetén az itt megadott magasságra helyezi a mennyezeti síkot, ami fölött a tető nincs burkolva. Alá kerülnek a Határoló felületek párbeszédablakban meghatározott burkolatok.
Helyiségmagasság a födém alsó síkjáig
A helyiség magasságát a fölötte elhelyezett födém alsó síkja határozza meg.
A kívánt burkolatok ettől a síktól lefelé kerülnek rá.
Ne legyen vízszintes mennyezet
A kapcsoló tetőtéri helyiség esetén a helyiség mennyezeti síkját kapcsolja ki. A helyiségmagasságot a tető belső síkjának legmagasabb pontja adja meg.
Ez azt jelenti, hogy a tető teljes belső felülete burkolva lesz.
