9.5. Helyiségpecsét

Bevezetés

Az épület belső tereit ezentúl helyiségenként „öltöztetheti fel”. Egy helyiségen belül megadhatja az oldalfelületek, a mennyezetek, padlók burkolatát teljes részletességgel, a hozzá tartozó anyag-, munkadíj költségekkel. Megadhat olyan rétegeket is, melyeknek szerkezeti szempontból elhanyagolható vastagságuk van, mint például a simítóvakolás, vagy glettelés, ám a költségekben mégis megjelennek.

A program a helyiségpecsétek segítségével felismeri a belső tér dimenzióit, és annak méreteihez igazítja a beállított oldalfal, mennyezet és padló rétegeket, valamint a lábazatokat. Mindezt 3 dimenzióban is megjeleníti, a belső terek tehát valós térbeli burkolatokat kapnak, amelynek a látványterv készítésekor van jelentősége.

A Helyiségpecsét funkció előre megadott helyiségsablonokat is tartalmaz. Ezek alkalmazásával az ugyanazon típusú helyiségek egyetlen művelettel tehetők ugyanolyan burkolatúvá. Az egyéni beállítások is elmenthetők ilyen sablonokban. A terv módosításait a helyiségpecsét követi.

A beállított burkolatokról költségbecslés készíthető helyiségekre, illetve anyagokra lebontva.

Szabványok

Nagyon fontos, hogy a tervrajzon feltüntetett helyiségpecsétek a különféle szabványok által megkövetelt formátumokban és adattartalmakkal jelenjenek meg. Mindamellett, hogy az egyes szabványok jelentősen eltérhetnek egymástól a kívánalmakban, jelentős mennyiségű számításokat igényelnek, amelyek elvégzése a hagyományos tervezési módszerekkel nagyon időigényes. A Helyiségpecsét segítségével ezeket a számításokat a program automatikusan elvégzi, ami nagyban megnöveli a tervező munkájának hatékonyságát. További rugalmasságot biztosít a program azzal, hogy bizonyos korlátozásokkal ugyan, de a szabványban megkövetelt megjelenési formátumtól el is lehet térni.

Határoló felületek

A Helyiségpecsét elem nemcsak a helyiség alapterületének, térfogatának és egyéb geometriai paramétereinek megjelenítését teszi lehetővé szabványos pecsétek létrehozásával, hanem alkalmas az oldalfalakon, födémeken (a padlón és a mennyezeten), megjelenő felületek anyaghelyes elkészítésére. Ez azt jelenti, hogy minden információ megadható egy helyiségről, amely az alaprajzon feltüntetett fő- és elválasztó falak, födémek és tetők végleges kidolgozásáról árulkodik, a vakolatoktól kezdve a különféle burkoló anyagokig, lábazatokig stb. A határoló felületeknek a végleges kidolgozás fogja meghatározni egyrészt a helyiség térbeli megjelenítését, másrészt adatokat szolgáltat a különféle költség-kalkulációs feladatokhoz. Ezek a felületek akár több rétegből is állhatnak, így a különböző munkafázisok modellezése lehetővé válik. Így pl. a Helyiségpecsét fogja hordozni azt az információt, hogy az adott helyiség tapétázva, festve vagy csempézve van-e, ill. szőnyeg vagy parketta burkolja a padlót.

A Helyiségpecsét 4 alapvető felületet különböztet meg egy szobán belül

• oldalfalak,

• lábazat,

• padló,

• mennyezet.

Költségbecslés

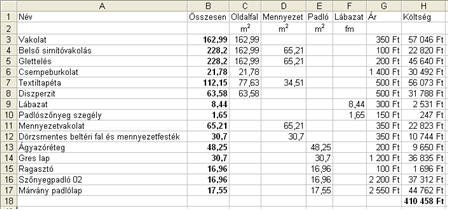

Miután a Helyiségpecsét magában hordozza a helyiség geometriai információit (terület, kerület, térfogat stb.), a belső burkolatok (padló, fal, mennyezet, lábazat) anyagát és annak minden tulajdonságát (vastagság, rétegezettség, költség stb.), alkalmas arra, hogy költségbecslés alapjául szolgáljon. Ez a kalkuláció munka- és anyagköltségeket egyaránt tartalmazhat. A kalkulációk listák formájában elkészíthetőek Excel formátumban.

A Helyiségpecsét tehát egy nagyon sok adatot tartalmazó, bonyolult elem. Adatait a Helyiségvarázsló párbeszédablakaiban adhatjuk meg. A varázsló kategorizálja az adatokat és a párbeszédablak bal oldalán folyamatosan tájékozódhatunk, hogy éppen milyen jellegű adatokat kell megadni a dialógus másik részében. A varázsló bal alsó részében egy előnézet található, ahol a készülő helyiségpecsétet láthatjuk az aktuális adatok alapján.

Helyiségpecsét típusai

A helyiség elhelyezkedésétől függően a helyiségpecsétnek kétféle típusa létezik:

Falakkal határolt helyiségpecsét

Abban az esetben, ha a helyiség falakkal határolt, ajánljuk a Falakkal határolt helyiségpecsét használatát. Előnye, hogy a helyiségbe kattintva a falakkal határolt zárt kontúr alapján jön létre a helyiségpecsét, nem kell a helyiség kontúrt megadni. Ez azt jelenti, hogy a helyiségpecsét a falakhoz kötött, a falak változását a számítások követik (automatikusan vagy frissítés után).

Használja a Helyiségpecsét eszköz - Falakkal határolt helyiség utasítást.

Helyiségpecsét szabad sokszögben

Abban az esetben ajánljuk ezt a módszert, ha a helyiségnek nincs fallal körülhatárolható zárt területe. Pl. térben egybefüggő, de funkcióját tekintve elkülönülő helyiségek (konyha és nappali egyben) vagy erkélyek esetén.

Ekkor a helyiségpecsét a felhasználó által megadott sokszög alapján jön létre. A határai módosíthatók, a területszámítás követi a módosítást.
Miután ez a típusú helyiségpecsét nincs kapcsolatban a falakkal, ezért a falak módosítását nem követi.

Használja a Helyiségpecsét eszköz - Helyiségpecsét szabad sokszögbenutasítást

Az elhelyezett helyiségpecsét tooltipje jelzi a típust.
