9.2.1. Oszlop9.2.1. OszlopLehetőség van tartószerkezeti oszlopok elhelyezésére az aktív szinten vagy a domborzaton. Ezek az oszlopok elhelyezhetők a falba, ettől kezdve a fallal egy szerkezeti elemet fognak alkotni.
Válassza ki az Modell -

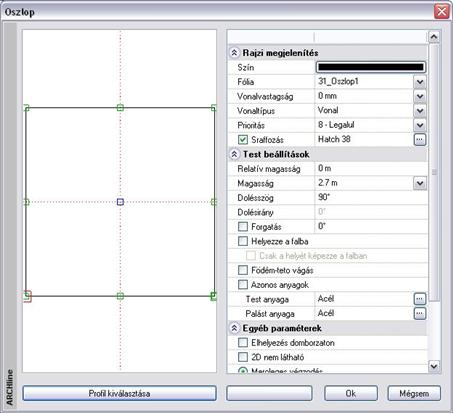

Gerenda eszközOszlopikont. A megjelenő párbeszédablakban beállíthatja az oszlop tulajdonságait.
Profilkiválasztás

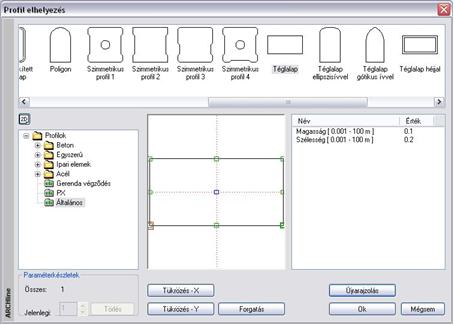

Az oszlopot a keresztmetszeti profilja jellemzi. Ezért először válassza ki a keresztmetszeti profilt a Profil kiválasztása párbeszédablakban és adja meg a az oszlop keresztmetszeti méreteit.
&A Profil kiválasztása párbeszédablak részletes leírását lásd a 8.2.10. Válasszon a profil listából fejezetben.
OK gomb hatására újból az Oszlop párbeszédablak az aktív.
A párbeszédablak bal oldalán látható rajzmezőben jelenik meg az előbb kiválasztott keresztmetszet.
Referenciapont
Kiválaszthatja az elem elhelyezési referenciapontját. Az aktív pont piros, a nem aktív referenciapontok zöld színnel jelennek meg. Új elhelyezési referenciapont kiválasztásához kattintson az egyik zöld pontra.
Rajzi megjelenítés
A párbeszédablak felső részében beállíthatja az általános tulajdonságokat: szín, fólia, vonalvastagság, vonaltípus, prioritás és a sraffozás.
Az oszlop alaprajzi megjelenítését sraffozással jelölheti, ha bekapcsolja az opciót. Kattintson a
gombra, hogy a megjelenő párbeszédablakban kiválaszthassa a megfelelő mintatípust.
&Lásd:
az általános tulajdonságok részletes leírást a 3.2.1 Általános tulajdonságok beállítása fejezetben,
a sraffozás beállításait a 11.7.1. Sraffozás tulajdonságai fejezetben,
a készletek leírását a 3.2.3. Tulajdonságkészletek használata fejezetben.
Test beállítások
Állítsa be az oszlop következő tulajdonságait:
|
Relatív magasság
Magasság
Dőlésszög
Dőlésirány
|
Az aktuális emelet 0 szintjéhez viszonyított magasság
Az oszlop magassága
Az oszlop dőlésszöge a dőlésiránynak megfelelően
A dőlésirány határozza meg, hogy az előző mezőben beállított dőlésszög milyen irányban dönti el a testet. Az eredmény az alaprajzon nem látszik, csak a 3D-s nézeten, hiszen az alaprajzon csak a szimbolikus megjelenés történik.
|
|
|
Axonometria
Felülnézet |
Alaprajz
Dőlés irány:0º0º90º
Dőlésszög: 0º80º80º
Az alaprajzi kép mind három esetben ugyanaz.
|
Forgatás szöge Megadhatja az elhelyezéskor használatos forgatás szögét a Z tengely körül. Ez a forgatás hatással van az alaprajzra is. Ha itt nem adja meg a forgatás szögét, ezt még az elhelyezéskor is megteheti. |
|
Helyezze a falba
Automatikusan beleilleszti a falba az oszlopot, kivágva annak helyét a falból. Így az alaprajzon a program nem jeleníti meg a falsraffozást és a fal kontúrját az oszlop „mögött”. A falba illesztett objektum ugyanolyan kapcsolatban van a födémekkel és tetőkkel, mint az azt tartalmazó fal. Az így elhelyezett objektum a fal részévé válik, tehát, ha a fal törlődik, törlődik az objektum is.
Falba helyezett oszlopok
Csak a helyét képezze a falban
|
|
Automatikusan beilleszti az objektumot a falba, de a 3D-s nézeten kivonja az objektumot a falból, azaz csak a helyét képezi. Az opció csak a Helyezze a falba opció bekapcsolása után aktív. Ezzel a módszerrel könnyen ki lehet alakítani a falban szellőzőket, kürtőket, gépészeti strangokat. A falról kért mennyiségi számításoknál a program az így kialakított „oszlophelyeket” kivonja a fal térfogatából. |
2Az utolsó két opció elérhetők az elem helyi menüjéből is.
Födém-tető vágás
A parancs ugyanúgy működik, mint a fal esetében.
Kapcsolja be az opciót:
Ha a
3D építés párbeszédablakban a Fal-födém-tető vágás opció bekapcsolt állapotban van, akkor azok a födémek és tetők, amelyeknél kérte a vágást, a fallal együtt elvágják az oszlopokat is. Az eredmény független attól, hogy az oszlop a fal része-e.
Anyag
Beállíthatja az oszlop testének és az oszlop palástjának az anyagát. Az anyagnévre duplán kattintva az Anyag párbeszédablakból kiválaszthatja a megfelelő anyagtípust.
Az Azonos anyagok opcióra kattintva a palást anyaga felveszi a test anyagát.
Egyéb paraméterek
Elhelyezés domborzaton
Az oszlopot nem csak építészeti szinten, emeleten, hanem domborzaton is elhelyezheti.
A program az oszlopot ráhelyezi a terepre a lekért pont magasságában.
2D nem látható
Az opció bekapcsolása esetén a program az alaprajzon pontozott vonallal jelöli az oszlopot, miközben a 3D ablakban megjeleníti a modellt. Nyomtatásban az alaprajzon az oszlop nem jelenik meg.
Oszlop és Gerenda végek
Oszlopok és gerendák esetén (dőlésszög megadásakor), kiválasztható, hogy a végek az elemtől függően merőlegesek, vízszintesek vagy függőlegesek legyenek.
Ferde oszlopok vízszintes véggel Ferde gerenda függőleges véggel
Ferde oszlopok merőleges véggelFerde gerenda merőleges véggel
Mátrix
|

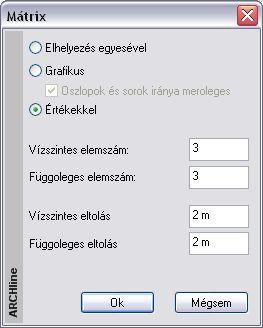

A mátrix gombra kattintva lehetőség van arra, hogy egyszerre több oszlopot helyezzen el mátrix alakban.
Az Értékkel opciót választva megadható a mátrix elemeinek a száma és a köztük levő távolság.
A Grafikus opció esetén a megadott számú elemeket úgy helyezi el a program, hogy a mátrix teljes szélességét, magasságát, illetve az oldal irányát grafikusan kell megadni.
Az Elhelyezés egyesével opciót választva vissza lehet állítani az egyenkénti elhelyezésre. |
|
Költségparaméterek
&Lásd a Költségparaméterek leírását a 3.2.4. Költségparaméterek hozzárendelés fejezetben.
Elhelyezés
Ha beállította az oszlop tulajdonságait, és Ok-val bezárta a párbeszédablakot:
Opciók:
|
FIXSZÖG |
Adja meg a forgatás szögét. Enter. Helyezze el az oszlopot a rajzon. |
|
|
GRAFIKUS |
Adja meg a forgatás középpontját, és jelölje grafikusan a szögszárat. Az elem referenciapontja kerül a forgatás középpontjába. |
|
|
KÖVETKEZŐ / ELŐZŐ |
Az utasításokra kattintva lépdelhet az elem referenciapontjai között. |
|
|
DEFHOTSPOT |
A megjelenő ablakban módosíthatja az aktív referenciapontot. |
|
A tartószerkezeti oszlopokra kérhet mennyiségi kimutatást, amelyet az Lista menüből hívhat. Az Épületszámítás párbeszédablakban az Oszlop gombra kattintson. A lista az oszlopok geometriai paraméterein kívül az elhelyezés koordinátáját is tartalmazza.
