11.8. Raszterkép

A tervezési munka folyamán szükséges lehet a raszterképek használata. Raszterképként beilleszthet kézi rajzokat, skicceket, térképmásolatot, stb.

A raszterképek lehetnek digitális fényképek, vagy szkennelt rajzok is, akár háttérként is alkalmazhatja egy-egy rajzban.

A raszterképek úgy viselkednek, mint bármely másik rajzoló elem , így forgathatja, mozgathatja, másolhatja, méretezheti, törölheti őket. Alkalmazhatja a visszavon/mégis parancsokat a raszterképekre is. Az  ARCHLine.XP^® támogatja a kép fájlformátumokat, beleértve a leggyakoribb formátumokat, mint a BMP, JPG, TIFF. A képek lehetnek 1-bitesek fekete és fehér, 4-bitesek, 8-bitesek vagy 24-bitesek. Az ARCHLine.XP^® támogatja az átlátszó pixeleket. Az átlátszóság mértéke 0-255 között van.

Raszterképet használhat:

• fotogrammetriához,
• kalibráláshoz (pl. alaprajz vagy városrendezési tervrajz esetében).
• A fotórealisztikus belső megjelenítővel a modellről készített képek képfájlként elmenthetőek és ezek később raszterképként elhelyezhetőek a rajzon, vagy a tervlapon.

A raszterkép a rajz részévé válik, a terv mentésekor elmentődik a tervbe.

A betöltött képeken különböző szerkesztések hajthatók végre.

Ezeknek a parancsoknak csak az aktív képeken van hatásuk, a művelet magát a képfájlt nem érinti. Ha a képfájlon akar műveletet végrehajtani, akkor használja a Képszerkesztőt.

Hogyan használja?

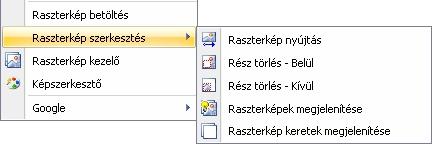

A raszterkép parancsok elérhetők a Rajz menüből vagy a raszterkép helyi menüből.

A Raszterkép kezelőben listázhatja a raszterképeket, itt betölthet új képet, kitörölheti, frissítheti, megjelenítheti kerettel vagy eltüntetheti.
