9.8.1.3. Szarufák

Ha a Tulajdonság párbeszédablak bal oldalán kiválasztja a Szarufák opciót, akkor az épület szarufa kiosztását készítheti el:



A szarufa kiosztás elkészítéséhez a szarufák tulajdonságainak beállítása szükséges. Az ácsszerkezeti elemek általános tulajdonságai ugyanazok, mint bármely más elem esetében: szín, vonalvastagság, vonaltípus, anyagbeállítás.

A szarufák egyedi tulajdonságai az ácsszerkezeti elemek egymáshoz, illetve a tetőhöz való viszonyukra vonatkoznak, megadható a szarufák keresztmetszeti, illetve végződés profilja, elhelyezhetők a torokgerendák.

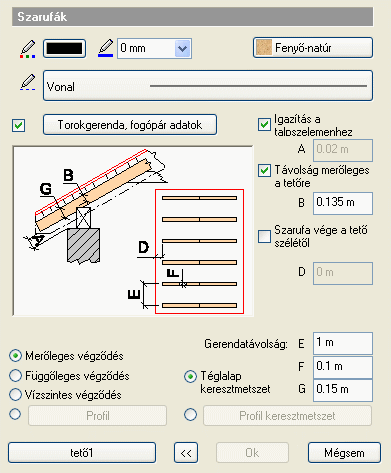

Az alábbi paramétereket állíthatja be a Szarufák al-párbeszédablakban, ha a Szarufák felépítése opció be van kapcsolva a Tulajdonság ablakban:



Relatív magasság a tető alapvonalától -A

Az egyedi tulajdonságok közül elsőként adja meg a szarufák relatív magasságát a tető alapvonalától. Negatív érték megadásával a belső térben is megjeleníthetők a szarufák.
A távolság merőleges a tetőre opcióval kiválaszthatja, hogy a szarufák relatív magasságát a tető alapvonalához viszonyítva a tetőhöz képest függőlegesen vagy merőlegesen értelmezi. Ekkor a talpszelemen és a szarufa egymáshoz viszonyított helyzete (B értéke) kiadódó érték, tehát nem módosítható.

Igazítás a talpszelemenhez - B

Ha a szarufa elhelyezkedését nem a tető alapvonalához viszonyítva szeretné megadni, akkor lehetősége van az Igazítás a talpszelemenhez opció választására. Ekkor pontosan megadhatja, hogy a talpszelemen milyen mélyen vágjon bele a szarufába.

Szarufa vége a tető szélétől - D

Ha az opció kikapcsolt állapotban van, akkor a szarufa a tető széléig ér. Bekapcsolása esetén megadhatja a távolságot.

Gerendatávolság - E

A szarufa kiosztáshoz adja meg az egyes gerendák közti tengelytávolságot is.

Szarufák keresztmetszete – F, G



A szarufák keresztmetszete alapértelmezésként téglalap profilú. Ennek a téglalap profilnak a szélességét és hosszúságát beírhatja a mezőkbe. Egyéb profil megadására a Profil keresztmetszet gomb megnyomása után a Profil elhelyezés párbeszédablakban van lehetőség. Csak zárt profilt adhat meg.



&A Profil elhelyezés párbeszédablak leírását lásd a 8.2. Profil megadása - Válasszon a listából fejezetben.

Szarufák végződése

A szarufák végződése alapértelmezésként merőleges, de függőlegesre is állíthatja azt, ha bekapcsolja a Függőleges végződésopciót.





Lehetőség van a szarufák végződés profiljának módosítására. Ehhez kattintson a Profil gombra, majd válassza ki a megfelelő végződés profilt a Profil elhelyezés párbeszédablakból. Különböző szabvány profilok közül választhat, illetve készíthet egyedi profilokat is, melyeket elmenthet a Profil könyvtárban. Parasztházak esetén gyakori a díszes végződésű szarufák alkalmazása, használja ezt a módszert.



2Egy megrajzolt profilt az Objektum eszközNyitott profil megadása vagy Zárt profil megadása utasításokkal menthet el a profilkönyvtárba.

Torokgerenda, fogópár adatok -

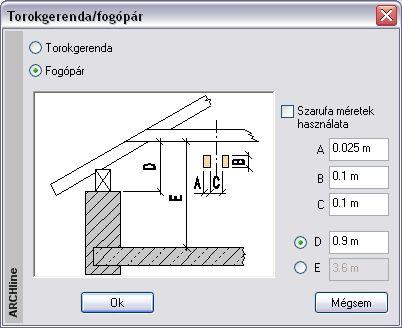

Ezzel az opcióval megjelenítheti a Torokgerenda, fogópár adatokat. A gombra kattintva, az alábbi ablak jelenik meg:







Megadhatja a gerenda keresztmetszetét: A, B és a gerendák közötti távolságot: C, fogópár esetén.

Ezeket a paramétereket használhatja a szarufa méretekből, ha bekapcsolja a Szarufa méretek használata opciót.



Megadhatja a Torokgerenda magasságát: D a tető alapvonalától vagy az aktuális szinttől: E.



TorokgerendaFogópár



A program csak a Torokgerendákat/Fogópárokat mutatja, ha a szemközti szarufák pontosan hozzá vannak illesztve.



2Ha a program nem illeszti a szarufákat a szemközti tetősík szarufáival, akkor összeillesztheti a Helyi menü – Gerendázat – Mozgatás paranccsal. Ezzel a paranccsal az egy tetősíkhoz tartozó gerendákat egyszerre mozgathatja. Ezek alapján szerkesztheti a Torokgerendázatot.



A szarufák beállítása után a Nyíl gombbal tud visszatérni a Tulajdonságok párbeszédablakba.
