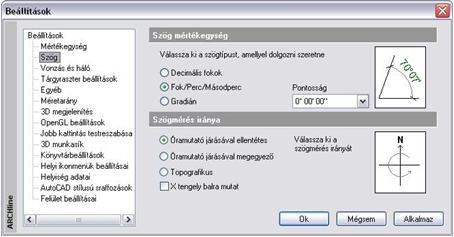

Megadhatja, hogy a program milyen szögtípust használjon szögek mérésekor, illetve, milyen irányban mérje a kívánt szöget.
Szög
A program a következő egységeket ajánlja fel:
|
Decimális fokok |
Decimális egységben jeleníti meg a szögeket (pl. 30,5°) |
|
Szög/Perc/Másodperc |
Fokok, percek és másodpercek (pl.: 30°30'00'') |
|
Gradián |
Mérnöki mértékegység 400 fokkal |
A megfelelő szög mértékegységet a mérték opcióra, vagy a jobb oldali ikonra kattintva választhatja ki.
2A szög beállításának eredménye nem az elem méretezésénél jelenik meg (azt a méretezés tulajdonságainál kell beállítani), hanem lekérdezéskor. Ezt például a Kurzor pozíció és a Kurzor info tooltip mutatja. Lásd:3.4.2. Fájl menü – Beállítások – Általános –Egyéb fejezetet és a 10.1.1.3. Méretezés - Formátum paraméterek fejezetet.
Irány
A szögeket mérheti az óramutató járásával ellentétes, azzal megegyező irányban vagy topografikusan. Az óramutató járásával megegyező és ellentétes irány Kelethez viszonyított, míg a topografikus irány Északhoz viszonyított, az óramutató járásával megegyező irányt jelent.
A mérték kívánt irányát vagy magára az irány opcióra, vagy a jobb oldali ikonra kattintgatva választhatja ki.
X tengely balra mutat
Itt állíthatja be az X tengely irányát. Alap beállításként az X tengely jobbra mutat, tehát a pozitív értéket jobbra méri a program. Az opció bekapcsolásával a bal irány lesz a pozitív.
