A talpszelemen aljának a magassága határozza meg a tető magasságát.
!Ezt az értéket, abban az esetben is meg kell adni, ha nincs talpszelemen! Ekkor az érték a tető referenciavonalának magasságát jelöli.
|
|

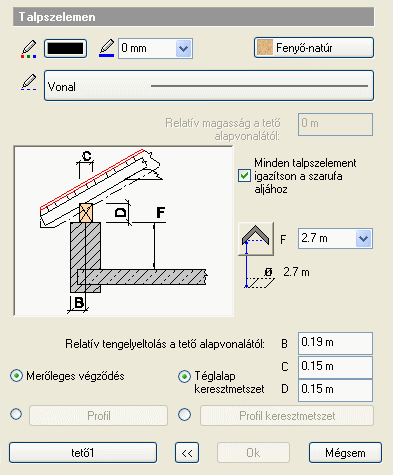

Ha a Tulajdonság párbeszédablak bal oldalán kiválasztja a Talpszelemen opciót, akkor definiálhatja a talpszelement és elhelyezkedésének jellemzőit:
A talpszelemen általános tulajdonságai ugyanazok, mint bármely más elem esetében: szín, vonalvastagság, vonaltípus, anyagbeállítás.
|
Referenciavonal magassága az aktuális szinthez képest - F
A tető referenciavonalának (vagy alapvonalának) magasságát a talpszelemen magasságával határozzuk meg az adott szinthez képest. Ez abban az esetben is így történik, ha a tetőben nem ábrázoljuk az ácsszerkezetet.
Nemcsak a tető alapmagasságát adhatja meg, hanem a tető tetejének magasságát is. Ehhez kattintson az ikonra.
A következő paramétereket a Talpszelemen al-párbeszédablakban állíthatja be, ha a Tulajdonság párbeszédablakban a Talpszelemen felépítése opció be van kapcsolva:
Minden talpszelement igazítson a szarufa aljához
Az opció bekapcsolásával lehetővé válik, hogy azon talpszelemenek is megjelenjenek, amelyek nem a referenciavonalon helyezkednek el. Ilyen eset a tetősík referencia vonallal való megadása.
Az opció bekapcsolása után a tetősík referenciavonallal ellenkező oldalán elhelyezkedő talpszelemen is megjelenik a megfelelő magasságban. Lásd az ábrát.
Relatív tengelyeltolás a tető alapvonalától - B
Itt megadhatja, hogy a talpszelemennek az ábrán jelölt középvonala mekkora vízszintes távolságra essen a tető alapvonalától.
Talpszelemen keresztmetszet – C, D
|
|
A talpszelemen keresztmetszete alapértelmezésként téglalap profilú. Ennek a téglalap profilnak a szélességét és hosszúságát beírhatja a mezőkbe.
|
Egyéb profil megadására a Profil keresztmetszet gomb megnyomása után a Profil elhelyezés párbeszédablakban van lehetőség. Csak zárt profilt adhat meg.
Talpszelemen végződés
|
|
Alapbeállításban a talpszelemen végződése merőleges. Módosíthatja a profil végződését. Ebben az esetben kattintson a Profil gombra, aztán válassza ki a megfelelő végződést a Profil elhelyezés párbeszédablakból.
|
Relatív magasság a tető alapvonalától
A mező csak akkor aktív, ha a talpszelemen tulajdonság egyedi módosításáról van szó (Helyi menü – Gerendázat – Tulajdonság parancs). Az utasítás lehetővé teszi, hogy a kiválasztott talpszelemen magasságát a tető referenciavonalához relatívan adja meg. Így az eltérjen a többi talpszelemen magasságától.
Miután meghatározta a talpszelement, visszatérhet a Tulajdonságok ablakba a Nyíl gombbal.
.
