9.8. Tető

Bevezetés

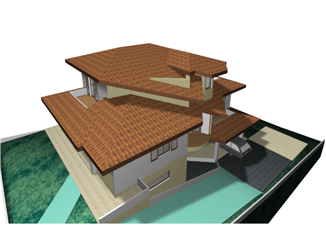

Az építészeti tervezés egyik legbonyolultabb része a tetőszerkesztés. Az ARCHLine.XP^® -ben a tetőt létrehozó opciók széles kínálata közül választhatja ki az igényeinek legmegfelelőbbet. Létrehozhat tetőket automatikusan - ilyenkor a tetősíkok hajlásszögét, illetve a tető kontúrvonalát, szükséges megadnia, vagy elegendő mindössze azokat a falakat kiválasztania, melyek mentén a tetőt létrehozza. Hagyományos tetőformák esetében az előredefiniált típusok hosszú listájából választhat (nyeregtető, sátortető, manzárd, íves, stb.). Amennyiben ezek az előre megadott formák nem elegendőek, egy tetszőleges profilt megadva, a program elkészíti a megfelelő tetőt.

A program elvégzi a szükséges számításokat (kiszámolja a tetősíkok metszésvonalait), és azonnal elkészíti a teljes tetőt.

Amikor ezek a módszerek sem elegendőek, lehetőség van arra, hogy a tetőt síkonként hozzuk létre.

Sem a tetőkerület kontúrjára, sem a függőleges keresztmetszet profiljára geometriai megkötés nincsen: egyaránt állhat ívekből és egyenes szakaszokból. Ez lehetővé teszi, hogy könnyedén szerkeszthessen tetőt az alaprajzon. Lehetősége van később a tetőt - akár síkonként is - módosítani, bővítheti újabb tetőkkel, üvegtetőkkel, vetített tetőkkel, tetőablakokkal, tetőáttörésekkel, stb.

tetősíkok

referenciavonal

A program kiszerkeszti a tető ácsszerkezetét, ezen belül a szarufákat, torokgerendákat, cserépléceket és a talpszelement. Az ácsszerkezeti elemek elhelyezkedése utólag módosítható, pl. kémény esetén kiváltókat használhat.

A program listázza a tetőfelületek nagyságát, a felhasznált tetőszerkezeti elemeket, az adatokból könnyen készíthető költségbecslés.
