Bevezetés

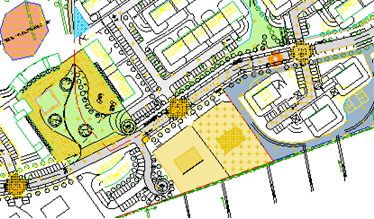

Az ARCHLine.XP® Terep funkciója tovább bővült a hozzá kapcsolódó úgynevezett Tömegmodellezés funkcióval. Segítségével tömegmodellt alkothat a meglévő zónák alapján, majd a tömegmodellből könnyedén építészeti elemeket és épületeket hozhat létre.
Ehhez a következő eszközök állnak a rendelkezésére:
A Tömegmodell létrehozásához és módosításához szükséges parancsokat megtalálja az Eszköztár Tömegmodellezés csoporton belül, továbbá a Modell menü - Tömegmodellezés alatt.
Tömegmodell létrehozása
Új tömegmodell
A parancs használatához szüksége van a terep háromdimenziós modelljére. A parancs aktiválása után kiválaszthatja a terepen található zónák egyikét. Ezt úgy lehet elérni, ha bal gombbal belekattint a zóna belsejébe. Ha a meghatározott felület a terepen nem zóna a következő üzenet jelenik meg.

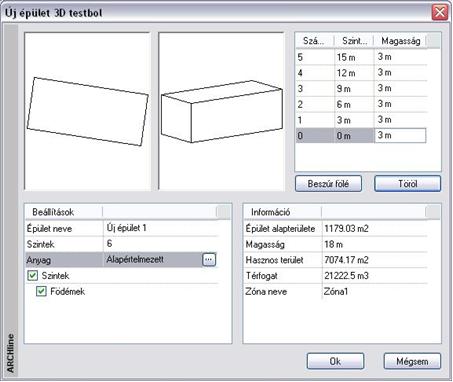

Ha a kiválasztott felület zóna, a következő párbeszédablak jelenik meg.
Az Új épület szolidból párbeszédablak bal felső ábráján láthatja a kiválasztott zóna alaprajzi profilját. Közvetlen mellette megjelenik a profil alapján létrehozott tömegmodell, melynek magassága a szintek beállításától függ. A szinteket az ablak jobb felső sarkában található listában szerkesztheti.
Az ablak bal alsó részén a Beállítások táblázat helyezkedik el. Itt megadható az épület neve, beállítható a tömegmodell anyaga. A Szintek és Födémek kapcsolókkal megadható, hogy a beállított szintek létrejöjjenek-e, illetve, hogy a program elkészítse-e automatikusan a szintenként létrehozható födémeket is.
Az ablak jobb alsó sarkában található Információ listában olvasható az épület alapterületére, magasságára, nettó területére, térfogatára és az épület alapjául szolgáló zóna nevére vonatkozó információ.
Az OK gomb megnyomásával létrejön a beállításoknak megfelelő épület, a tömegmodellel.
Nyílászárók vízszintes sorolása

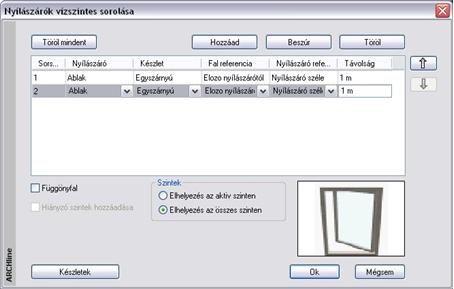

A parancsot akkor tudja használni, ha az épületen létrehozott már falakat. A Tömegmodellezés – Tulajdonságok ikon megnyomásával a következő párbeszédablak jelenik meg.
A Nyílászárók vízszintes sorolása ablakban egy lista segítségével nyílászáró ismétlődéseket határozhat meg.
Az ablak tetején található Töröl mindent, Hozzáad, Beszúr, Töröl gombokkal szerkesztheti a listát.
A lista mezőiben meghatározható a nyílászáró típusa (ajtó vagy ablak), a nyílászáró készletének neve, a referenciapont, a referenciatengely továbbá a falsaroktól mért távolság.
A Függönyfal opcióval üvegfalat is könnyedén létrehozhat.
A szintek mezőben beállítható, hogy a fenti listában meghatározottak csak adott szintre, vagy az összes szintre érvényesek. A beállításokat készletbe is tárolhatja.
A párbeszédablakban történt változtatások után nyomja meg az OK gombot. Ezt követően egy falfelületet kell kiválasztania a háromdimenziós ablakban. Végül elkészülnek a nyílászárók a megadott osztásban.
Falak szintenként
A parancs kiválasztását követően meg kell határozni a tömegmodell egy felületét. Ezt követően létrejönnek a falak az aktuális beállításoknak megfelelően az összes szinten a kiválasztott felület alapján.
Falak teljes magassággal
A parancs kiválasztását követően meg kell határozni a tömegmodell egy felületét. Ezt követően egyetlen fal jön létre a kiválasztott felületnek megfelelő méretben.
Függönyfalak szintenként
A parancs kiválasztását követően meg kell határozni a tömegmodell egy felületét. Ezt követően létrejönnek az üvegfalak az aktuális beállításoknak megfelelően az összes szinten a kiválasztott felület alapján.
Függönyfalak teljes magassággal
A parancs kiválasztását követően meg kell határozni a tömegmodell egy felületét. Ezt követően egyetlen üvegfalfal jön létre a kiválasztott felületnek megfelelő méretben.
Födémek szintenként
Ha a tömegmodell létrehozásakor nem kérte a födémek generálását is, utólag is megteheti ennek az opciónak a segítségével. A parancs kiválasztását követően ki kell választani a megfelelő tömegmodellt, s végül elkészülnek a födémek.
