Berendezési tárgyak megjelenítése metszeteken

Nem jelennek meg a berendezési tárgyak a metszeteken, pedig minden fólia fel van kapcsolva?

A berendezési tárgyak azért nem jelennek meg a metszeteken alapbeállításként, mert így azok gyorsabban elkészülnek a 3D modellből. A berendezési tárgyak megjelenítéséhez kövesse a következő lépéseket:

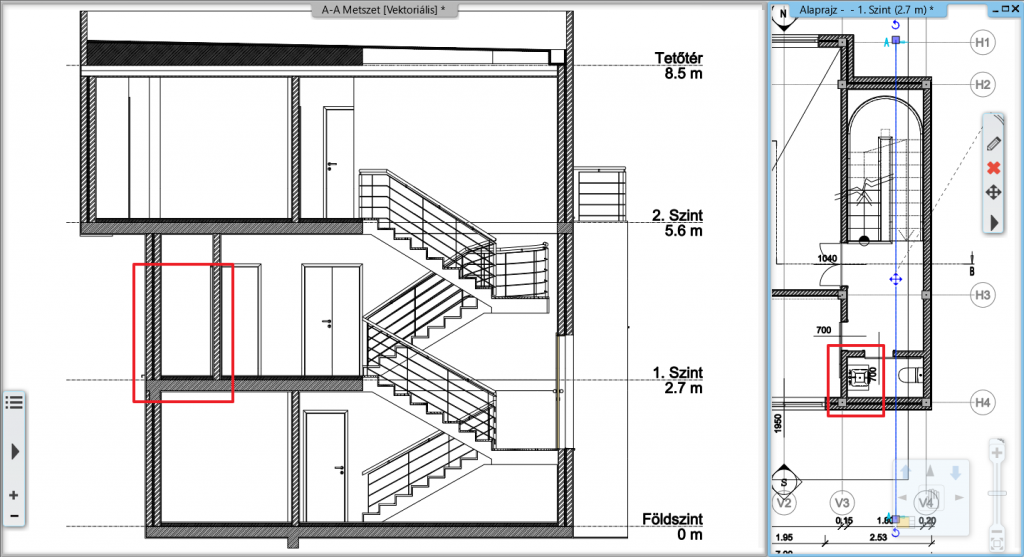

1, Jelölje ki az alaprajzi nézeten a metszetvonalat, majd lépjen be a tulajdonságaiba.

Berendezesi targyak megjelenitese metszeteken_1.png

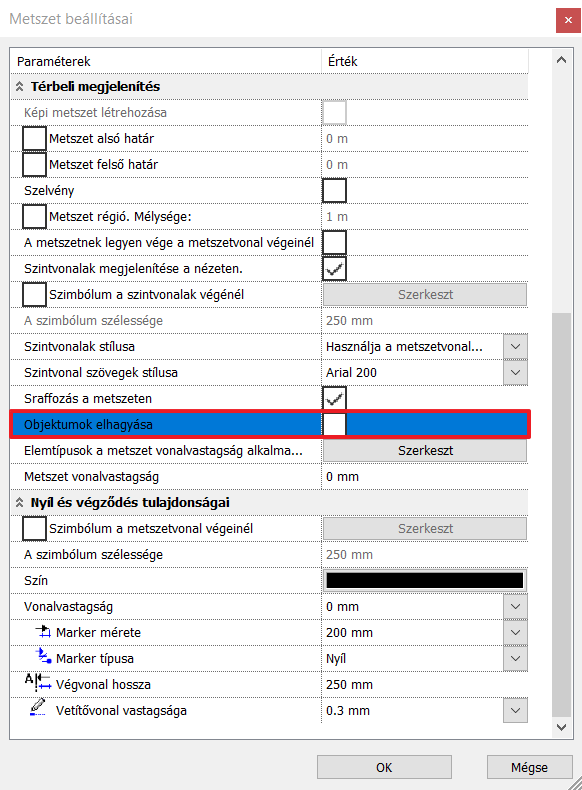

2, A tulajdonságokban a Térbeli megjelenés csoportban kapcsolja ki az Objektumok elhagyása funkciót.

Berendezesi targyak megjelenitese metszeteken_2.png

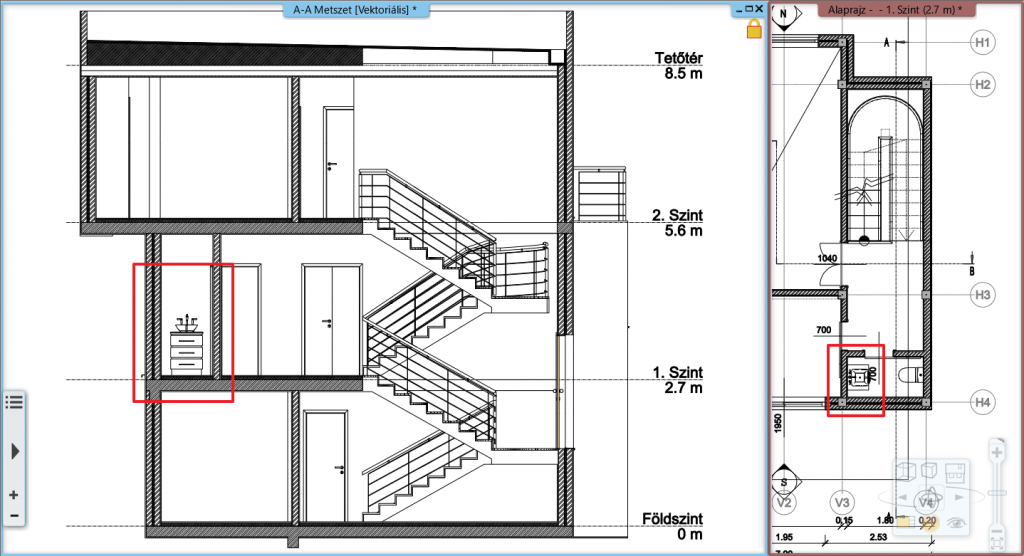

3, A felugró ablakban válassza a rajz frissítése lehetőséget. A frissítés után a berendezési tárgyak megjelennek a metszeten.



Berendezesi targyak megjelenitese metszeteken_3.png

2020.06.23.
