Objektum átalakítása Ajtó/Ablak elemmé

A rajzon elhelyezett objektumokhoz tartózó helyi menüben található Ajtó / Ablak létrehozása paranccsal a kiválasztott objektumot átalakíthatjuk ajtóvá vagy ablakká és elmenthetjük az ajtó/ablak OLI könyvtárakba.

 Ezzel a módszerrel például a Google 3D Warehouse-ból importált ajtókat vagy ablakokat át lehet alakítani falba helyezhető valódi ajtókká illetve ablakokká.

1.Lépés

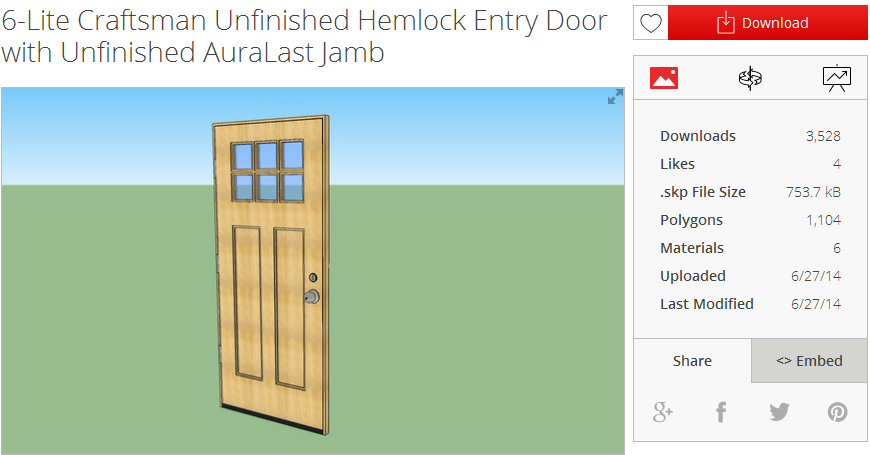

Töltsön le egy ajtót vagy ablakot a 3D Warehouse-ból.

2. Lépés
Helyezze el az objektumot a rajzon, majd jobb kattintással válassza az Ajtó/Ablak létrehozása parancsot.

3. Lépés
A megjelenő párbeszédablakban a 4 fogópontot áthelyezheti a geometriától függően. Ezekkel a pontokkal fog az ajtó/ablak az elhelyezéskor a falhoz kapcsolódni.
Adja meg az Ajtó/Ablak nevét és válassza ki a kategóriát ahová az új elemet a program elmenti.
Amennyiben aktiválja az Elölnézeti profil megadása kapcsolót, egyedi fal kivágási profilt rendelhet az új elemhez. Példa: körablak.
Alapértelmezetten a frontális befoglaló téglalapot rendeli a program az új elemhez mint fal kivágási profilt.

Az új nyilászáró tipusa az alábbiak egyike lehet:

  • Ablak,
  • Ajtó,
  • Tetőablak,
  • Nyilás mint ablak,
  • Nyilás mint ajtó,

4. Lépés.
Válassza ki az új ajtót/ablakot és helyezze be a falba.
