18.1.4.6. Gömbréteg

A paranccsal létrehozhat:

• gömbréteget

• gömbhéj réteget

• gömbcikkely réteget

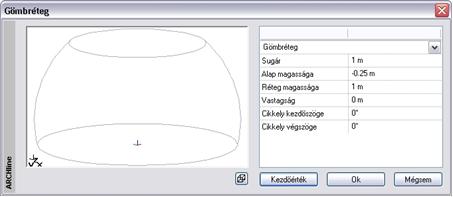

A párbeszédablakban megtekintheti a gömbréteget drótvázas vagy takart vonalas ábrázolásban, megjelenítheti az approximációs vonalakat is.

Gömbréteg létrehozása:

• Adja meg a gömb sugarát a párbeszédablakban.

• Adja meg a gömb középpontja és a gömbszelet lapja közötti távolságot. Pozitív érték esetén az alaplap a középpont felett lesz. Ha a távolság értékéül 0-t ad meg, az alaplap illeszkedni fog a gömb középpontjára (félgömböt kap eredményül).

• Adja meg a gömbréteg magasságát.

Gömbhéj réteg létrehozásához:

• Adja meg a héj falának vastagságát is.

Gömbcikkely réteg létrehozásához:

• Adja meg a cikkely kezdő- és végszögét is.

• OK bezárja a párbeszédablakot.

• Helyezze el a gömbréteget egy 3D-s pontba.

Opció:

2A gömbréteg elhelyezése az alap középpontjánál fogva történik.
