18.1.4.5. Gömbszelet

A paranccsal létrehozhat:

• gömbszeletet

• gömbhéj szeletet

• gömbcikkely szeletet

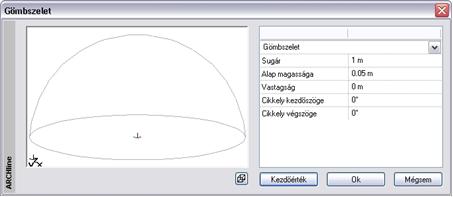

A párbeszédablakban megtekintheti a gömbszeletet drótvázas vagy takart vonalas ábrázolásban, megjelenítheti az approximációs vonalakat is.

Gömbszelet létrehozása:

• Adja meg a gömb sugarát a párbeszédablakban.

• Adja meg a gömb középpontja és a gömbszelet lapja közötti távolságot. Pozitív érték esetén az alaplap a középpont felett lesz. Ha a távolság értékéül 0-t ad meg, az alaplap illeszkedni fog a gömb középpontjára (félgömböt kap eredményül).

Gömbhéj szelet létrehozásához:

• Adja meg a héj falának vastagságát is.

Gömbcikkely szelet létrehozásához:

• Adja meg a cikkely kezdő- és végszögét.

• OK bezárja a párbeszédablakot.

• Helyezze el a gömbszeletet egy 3D-s pontba.

Opció:

2A gömbszelet elhelyezése az alap középpontjánál fogva történik.
