Henger

A paranccsal létrehozhat:

A létrehozás történhet grafikusan vagy paraméteresen.

Grafikus létrehozás

Adja meg a henger alaplapjának a középpontját a munkasíkon.
A kör paraméterét az opciók segítségével adhatja meg:

Opciók:

ÁTMÉRŐ	Az átmérő értéke.
SUGÁR	A sugár értéke.
KÖZÉPPONT	Megadott középponttal, grafikusan megadott sugarú kört rajzol.
P3	A kerület három pontjának megadásával rajzolja meg a kört.
TENGELY	A kört tengellyel (átmérővel) rajzolja meg.

Választhatja a következő opciókat:

Opciók:

DŐLT	A ferde henger létrehozásához adja meg a vektort, amely mentén kiemeli a profilt: használja a 3D iránydefiníció menü parancsait.
HÉJ	A cső létrehozásához adja meg a cső falának vastagságát.
CSONKAKÚP	A csonka kúp létrehozásához adja meg a kúp csúcsát, majd a felsősík helyzetét.
KÚP	A kúp létrehozásához adja meg a kúp csúcsát.
MAGASSÁG	Adja meg a kiemelés magasságát.
MENÜ	A 3D pont megadásokhoz használja a 3D pont definíció menü parancsait.

Megjelenik a Profildefiniciók eszköztár, amelynek segítségével bármilyen profilt kiemelhet.

Ezzel Általános kiemelt testeket hozhat létre!

Az előző opciók itt is használhatók.

&Lásd a 17.1.1. 3D Pont megadása, 17.1.2. Irány megadása és a 8.2. Profil megadása fejezeteket.

Paraméteres létrehozás

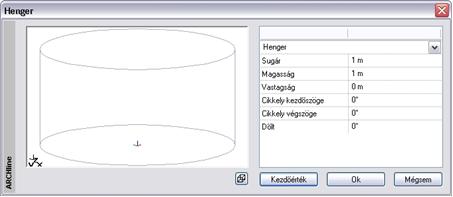

A párbeszédablakban megtekintheti a hengert drótvázas vagy takart vonalas ábrázolásban, megjelenítheti az approximációs vonalakat is

Henger létrehozása:

Adja meg a henger sugarát és magasságát. A test magassága negatív értékű is lehet; ekkor a test az alaplapja alá kerül.

Cső létrehozásához:

Dőlt henger létrehozásához:

Hengercikkely létrehozásához:

Helyezze el a hengert egy 3D-s pontba. A henger elhelyezése alaplapjának középpontjával történik.

Opció:

MENÜ	Használja a 3D pont definíció menü parancsait.

2A henger elhelyezése (pozitív magasság esetében) a test alsó lapjának középpontjánál fogva történik.
