Mint említettük a képfájl pixeleket tartalmaz. A tervezés folyamán a program nem ismeri fel a kép tartalmát, ezért van szükség a vektorizálásra.
A Modulok menü – Kalibrálás – Fotó vektorizálás parancs lehetőséget ad a beolvasott képfájl vektoriális rajzzá alakításra. A képfájl lehet egy helyszínrajz, szintvonalas térkép vagy például kézzel készített alaprajz.
Az algoritmus megkeresi a képfájlon a kontúrokat, és átrajzolja azokat. Az eredmény egy vonalas rajz lesz. Az algoritmus nem csak vonalakat, hanem nyitott és zárt vonalláncokat is felismer.

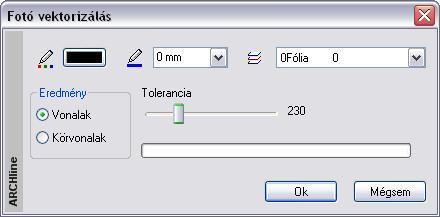

A megjelenő Vektorizálás párbeszédablakban beállítható:
A vonalas vektorizálás esetén pl. egy telek határvonalát egy vonalként ismeri fel.
A körvonalas vektorizálás esetén a határoló vonal külső és belső oldalán is húz vonalat.
A módszer nagyon jól használható a kalibrálás funkció kombinálásával.
Például egy helyszínrajz esetén először kalibrálja azt. Kalibrálás után a helyszínrajz mérethelyessé vált. Ekkor alkalmazza rá a vektorizálást. Így mérethelyes vonalas rajzot kap. A képfájlt kikapcsolhatja, ha nincs rá szükség. A már vonalas helyszínrajzot a továbbiakban szerkesztheti.
A helyszínrajz képfájlként a kalibrálás után:
A helyszínrajz a vonalas vektorizálás után:
A vonalas ábrán az alsó teleknél levő szükségtelen szövegeket (ezek is vonalakká alakultak) kitöröltük.

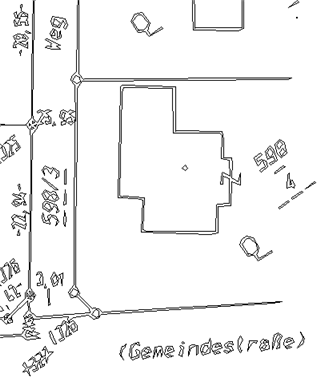

A helyszínrajz a körvonalas vektorizálás után:
2A vektorizálás funkciót ne tévessze össze a fotogrammetria élkeresés funkciójával! Az élkeresés fotókon működik és a képfájl pixelek szürkeségi szintjei közti különbséget figyeli.
