Létrehozás

Ezzel a paranccsal kiválaszthat, majd egy megadott útvonal mentén végigvezethet egy profilt.

A megjelenő Profil elhelyezés párbeszédablakban válasszon ki egy profilt a Profilok mappa valamelyik. oli könyvtárából.
A profil tulajdonságainak megadása után Enter.

&A Profil elhelyezés párbeszédablak részletes leírását lásd a 7.5.10 Válasszon a profil listából fejezetben.

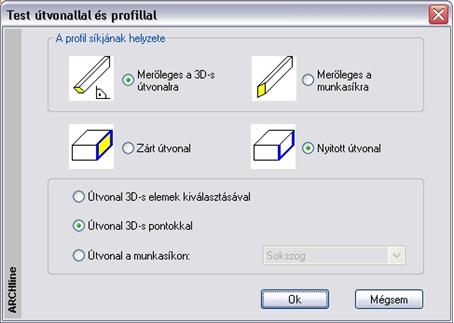

a)a profil az útvonalra vagy a munkasíkra legyen merőleges

b)az útvonal zárt vagy nyitott legyen

c)az útvonalat milyen módszerrel adja meg, 3D-s elemek kiválasztásával, 3D-s pontokkal vagy egy útvonallal a munkasíkon

Az útvonal megadása közben használhatja a következő opciókat:

Opciók:

TEST	Válassza ki azt a testet, amelynek éle mentén húzza végig a profilt.
PLANE	Válassza ki a testnek azt a síkját, amely élei mentén húzza végig a profilt.
VISSZA/ELŐRE	A kulcsszavak segítségével visszavonhatja / visszaállíthatja lépéseit.
KÖVETKEZŐ	A profil következő referenciapontját aktiválja.
DEFHOTSPOT	Módosítja a profil referenciapontját.
TÜKRÖZÉS	Tükrözi a profilt az X, majd Y tengelyre.
FORGATÁS	Elforgatja a profilt.

2A parancsot aktiválhatja a 3D menü – 3D Profil -Létrehozásutasítással is.
