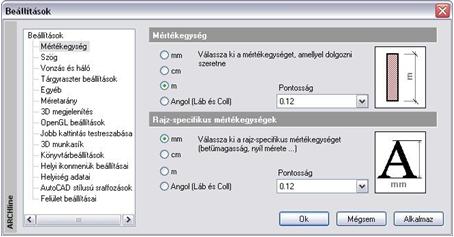

Válassza a Fájl menü – Beállítások –Általános beállítások párbeszédablakot.
Mértékegység
A rajz mértékegységét és annak pontosságát adja. A program a következő mértékegységeket ajánlja fel: mm, cm, m és inch.
|
A kívánt mértéket vagy az opció kiválasztásával, vagy a jobb oldali ikonon kattintgatva adhatjuk meg. A pontosságot a legördülő listadoboz megfelelő elemének kiválasztásával érheti el: Pl. a 0.12 kiválasztása 2 tizedes jegy pontosságot jelent. |
|
Rajz-specifikus mértékegységek
A rajz-specifikus mértékegységet ill. annak pontosságát adja meg. Ide tartozik a vonalvastagság, a szöveg, méretezés és sraffozás mérete.
2A pontosság nem a méretezésnél kívánt pontosságot jelenti (azt a méretezés tulajdonságainál kell beállítani), hanem a lekérdezés pontosságát. Ezt például a Kurzor pozíció és a Kurzor info tooltip mutatja. Lásd ::3.4.2. Fájl menü – Beállítások – Általános –Egyéb fejezetet és a 10.1.1.3. Méretezés - Formátum paraméterek fejezetet.
