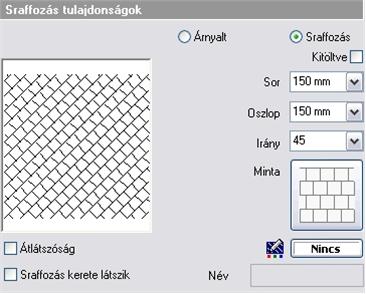

Sorok távolsága: 150 mm
Szög: 45°
Háttérszín: szürke
Szín: fekete
Oszlopok távolsága: 250 mm |
Kitöltött sraffozás
A sraffozást kitöltött színnel is megadhatjuk. Ehhez elegendő a Kitöltve opciót választani.
Sor (Y lépésköz)
Megadja a sraffozás vonalak közötti távolságot (a rajzi mértékegységben). A vonalak távolsága a sraffozás irányára merőleges, y irányban értendő.
Oszlop (X lépésköz)
Megadja a sraffozás vonalak közötti távolságot (a rajzi mértékegységben). A vonalak távolsága a sraffozás irányával párhuzamos, x irányban értendő.
Irány
Megadja a sraffozás vonalak (vagy a szimbólum vonalak) irányát fokokban (a vízszintes irányhoz viszonyítva).
Sraffozás keret
Beállíthatja, hogy látsszon-e a sraffozás kerete.
Ez a tulajdonság egy képzeletbeli sokszög által bezárt területet sraffozása esetén hasznos. A sraffozás határvonala önálló tulajdonságokkal rendelkezik.
Ahhoz, hogy a beállításokat el tudja végezni, be kell kapcsolnia a Sraffozás kerete látszik opciót. Ezután a párbeszédablak bal oldalán válassza ki a
opciót. A megjelenő párbeszédablakban beállíthatók a sraffozás határának színe, vonaltípusa és vonalvastagsága.
Név
A program megjeleníti a sraffozás minta nevét.
Háttérszín
Megadja a sraffozás hátterének színét. Alapértelmezés szerint nincs kitöltő szín.
Minta

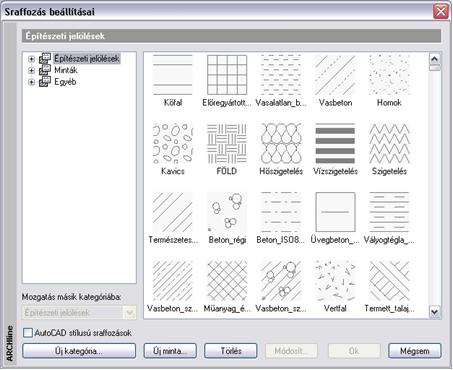

Megadja a sraffozás mintáját. A megjelenő Sraffozás beállításai párbeszédablakban számos előre megadott minta közül választhat (építészeti jelölések: téglafal, kőfal, kavics, stb. minták: kerámiák, falminták, stb.), ha a sraffozás nevére vagy képére kattint. A sornál és az oszlopnál megadott értékek a minta egy egységének méreteit határozzák meg a két fő irányban.
Új kategória gomb
Írja be a megjelenő mezőbe az új kategória nevét. A létrehozott kategória megjelenik a sraffozások kategóriáinak listájában; a meglévő sraffozás mintákat átrendezheti a kategóriák között.
Mozgatás másik kategóriába
Áthelyezhet egy mintát a kívánt kategóriába. Válassza ki a mintatípust, amelyet áthelyez egy másik kategóriába, majd válassza ki a legördülő listából a kívánt kategóriát. (A program megkérdezi, biztosan akarja-e az áthelyezést.)
Törlés gomb
Minták, illetve kategóriák törlésére van lehetőség a gomb megnyomásával. A program megkérdezi, hogy biztosan törölni akarja-e a kiválasztott mintát.
Csak felhasználók által létrehozott minták törölhetők.
!Csak újonnan létrehozott mintát töröljön, mert a módosítás az összes a terven előforduló azonos nevű mintára hatással van, illetve a már elkészített és újonnan behívott tervek mintái is törlődnek!
Új minta gomb
Új minták kialakítására használhatja a program saját 2D-s minta csoportjait, illetve egyedi minták (2D-s csoportok) felhasználására is lehetőséget nyújt a program.

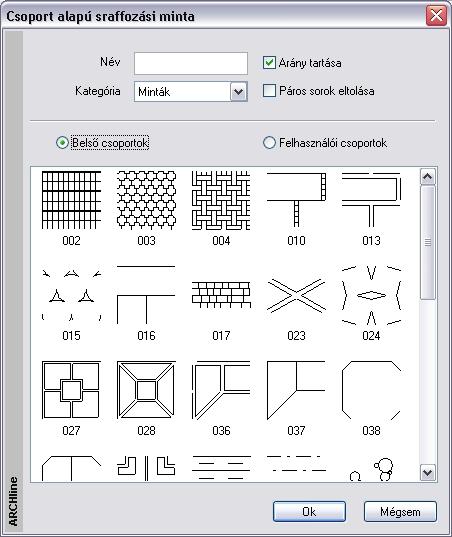

A Belső csoportok opciót kiválasztva megjelennek a sraffozás minták, melyek közül választhat. Jelölje ki a kívánt mintát, majd adja meg a minta nevét, illetve válassza ki a kategóriát, melyben elhelyezi azt.
Az Arány tartása parancs segítségével a mintát az eredeti arányaiban jeleníti meg a program; a Páros sorok eltolása opció minden második sort elcsúsztatja az előzőhöz képest.
A megadott minta megjelenik a sraffozások listájában; így a tulajdonságok pontos meghatározása (minták vízszintes és függőleges irányú távolsága, minta iránya) után sraffozásként alkalmazható.

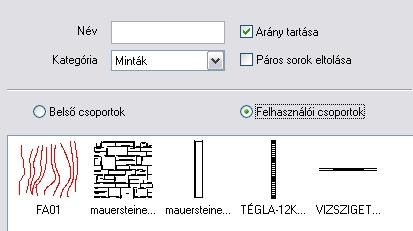

A Felhasználói csoportok opciót kiválasztva azok a sraffozás minták jelennek meg, melyeket a felhasználó az Eszközök menü – 2D-s csoport – Sraffozás minta létrehozása parancs segítségével hozott létre:
A fenti módszerekkel kiválasztott sraffozás minták használhatók mind alaprajzi sraffozáshoz (pl. falak 2D-s megjelenítése), homlokzatok precíz kidolgozásához a 2D-s rajzfelületen, 3D-s anyagmegjelenítéshez, illetve az elmetszett felületek szemléltetéséhez.
Módosít gomb
A felhasználói minták tulajdonságait: név, kategória, aránytartás, minta típus, stb. módosíthatja.
AutoCAD® stílusú sraffozások
DXF/DWG fájl importálásakor az AutoCAD®-ban használt sraffozásokat felismeri a program és az ARCHLine.XP® sraffozásoktól elkülönítve kezeli.
Ez azt jelenti, hogy az importálás után ARCHLine.XP® sraffozásoktól eltérően csak a skálázás és az elforgatás lehetősége lesz adott ezeknél a sraffozásoknál, ugyanúgy, mint az AutoCAD®-ben.
Ezen sraffozások kiválasztásához kapcsolja be a AutoCAD®stílusú sraffozás opciót.
&Lásd az 4.4.2.5. AutoCAD®stílusú sraffozás kiválasztása, 4.4.2.6. Hozzáadás a beépített mintákhoz és az 4.4.2.7. Korlátozás fejezeteket.
