A Fájl menü - Nyomtatás utasítás lehetővé teszi

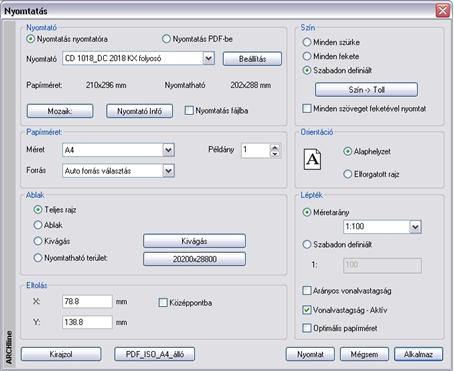

A Nyomtatás párbeszédablak az operációs rendszerben beállított alapértelmezett nyomtatóra (nyomtató, plotter fájl) küldi az előkészített rajzot (vagy a nyomtatási környezetet).
Nyomtató
A párbeszédablak felső részében megjelenítődik a nyomtatási eszköz típusa, a lap mérete, és a nyomtatható rajzterület. A nyomtatható terület nem más, mint a papír méretéből kivonva a nyomtató által igényelt legkisebb margót.
Itt kiválaszthatja a nyomtatási eszköz típusát.
Beállítás
A Beállítás gomb hatására megjelenik a Windows operációs rendszer aktuális nyomtatási párbeszédablaka.
Itt beállíthatja a nyomtató tulajdonságait.
Ha fájlba kíván nyomtatni, akkor kapcsolja be az itt megjelenő Nyomtatás fájlbaopciót.
Ezek a beállítások csak az aktuális nyomtatásra vonatkoznak.
Ha azt szeretné, hogy a következő nyomtatásokra is érvényesek legyenek a beállítások, használja a Windows Nyomtatáskezelőjét (Start menü – Beállítások – Nyomtatók).
2Ajánljuk, hogy a lapméretet és a lap tájolását a lejjebb található Papírméret részben adja meg.
Mozaik
Megjelenik a Papírméret beállítás párbeszédablak.
Ha tervlapot akar kinyomtatni, a párbeszédablak a nyomtatás előkészítése fázisban megadott értékeket jeleníti meg.
Miután bezárta a párbeszédablakot, a gombon megjelenik a nyomtatandó lapok száma (pl. egy A4-es nyomtató 2db álló lapból tudja kinyomtatni a beállított A3-as méretű, fekvő helyzetű rajzot, plusz a margó miatti eltolódás).
&Lásd a 14.1.1. Tervlap előkészítése fejezet leírását.
2Amennyiben a nyomtató tulajdonságoknál beállított papírméretet kívánja használni, akkor a Papírméret beállítás párbeszédablakban a Default (Alapértelmezett) opciót válassza. Minden más választás estén a nyomtató jelezni fogja, hogy a nyomtatáshoz nem elegendő egy alapértelmezett papírlap.
Papírméret
Adja meg a papír méretét, tájolását és a kinyomtatandó példányok számát.
Az itt megadott érték alapján a Nyomtató részben levő papírméret és nyomtatható méret információk frissülnek.
Orientáció
A rajz helyzetének meghatározására szolgál. Alaphelyzet vagy elforgatott választható.
!Az orientációt ne tévessze össze a papírlap tájolásával. Az első a rajzra vonatkozik, a második a papírlapra.
|
Ablak Kiválaszthatja a rajz optimális befoglaló ablakát vagy az aktuális ablak méretét.
|
|
Teljes rajz
Az optimális befoglaló ablakot mutatja.
Ablak
A rajznak azt a részét mutatja, amely az aktuális ablakban ténylegesen megjelenik.
Kivágás
A rajznak egy kiválasztott részét nyomtatja. Az opció kiválasztása után a program visszatér a rajzhoz, ahol Ön kiválaszthatja a nyomtatandó részt egy kiválasztási négyzettel. Ezután a program visszatér a Nyomtatás ablakhoz
Nyomtatható terület
Ez az opció is a rajznak egy kiválasztott részét nyomtatja, de a kiválasztási terület nagyságát a lapméret és a nyomtatási méterarány határozza meg.
!Ha a rajz egy részletét kívánja kinyomtatni, akkor ezt az opciót ajánljuk!
2A Nyomtatható terület opció az alapértelmezett nyomatató lapbeállítását használja. Ezért a Nyomtatás párbeszédablakban történő lapbeállítás, vagy Elforgatott rajz opció használata esetén helytelen eredményt ad. Ajánljuk, hogy a Nyomtatható terület opció használata esetén a lapbeállítást a Windows – Vezérlő pult – Nyomtató beállítások ablakban végezze el. Ez a probléma Pdf nyomtatás esetén nincs.
|
Lépték A méretarányt a két módon változtathatja meg: Méretarány Válasszon a lista létező léptékei közül: pl.: 1:100 Szabadon definiált Adja meg a méretarány új értékét az üres mezőben: 1: 15
|
|
!Tervlap esetében a léptéknek 1:1 értékűnek kell lennie!
Arányos vonalvastagság
Aktiválja az opciót, hogy a nagyítási arányt a vonalvastagságra is alkalmazza.
Vonalvastagság aktív
Kikapcsolt állapotban minden vonal a legvékonyabb vonalvastagsággal lesz kinyomtatva. Használata jelentősen lerövidítheti a nyomtatási időt.
Bekapcsolt állapotban a vonalakat a megadott vonalvastagsággal nyomtatja ki.
Eltolás
X és Y
Az X/Y mezőkbe beírt koordináta értékekkel megadhatja a nyomtatás origóját.
Középpontba
A rajz középpontját a megadott papír középpontjába helyezi.
Szín
A nyomtatás során különböző lehetőségek közül választhat:
|
|

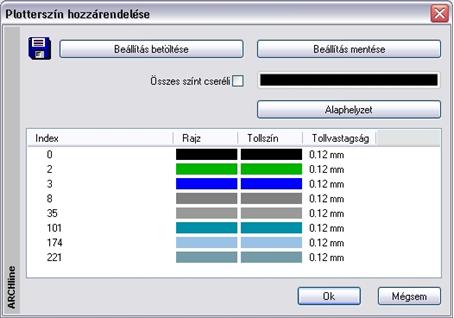

Plotter szín hozzárendelés
A Szín – Toll gomb lenyomása után megjelenő párbeszédablak segítségével a rajz színeihez eltérő tollszínt és eltérő tollvastagságot rendelhet,
Elmentheti a beállításokat, ha a Beállítás mentése gombot választja, és később újra betöltheti azokat a Beállítás betöltése gombra kattintva.
Az Összes színt cseréli opció aktiválásával a szín gombra kattintva az összes elemhez ugyanazt a színt rendelheti.
Kirajzol
A párbeszédablak úgy jeleníti meg a rajzot, ahogy azt a papírra fogja nyomtatni. Ezzel időt takaríthat meg és elkerülheti a hibás nyomtatást.
A fehér téglalap a kiválasztott papír méretét mutatja. Az éppen kiválasztott rajz helye világosszürkével jelenik meg. A fenti és oldalsó vonalzó segítségével grafikusan is megadhatja a rajz helyét a papíron.
!Ha a rajzot jelölő téglalap egy része a lapot jelölő téglalapon kívül esik, ez a rész nem lesz kinyomtatva.
Kirajzol
A nyomtatási képet a gomb megnyomása után nézheti meg.
Lépték
Adja meg a méretarányt a listából kiválasztva, vagy a mezőbe beírva.
Eltolás
Középpontba
A rajz középpontját a megadott papír középpontjába helyezi.
X és Y
A mezőkbe beírt koordináta-értékekkel megadhatja a nyomtatás origójának helyét.
Frissít
A párbeszédablakban beállított értékkel frissíti a kirajzolást.
Készletek
A nyomtatási beállításokat készletekbe mentheti, a készleteket pedig a sablonfájlba.
&Lásd: a Készletek leírását a 3.2.3. Tulajdonságkészletek használata fejezetben.
Nyomtatás
A gombra kattintva indítsa el a nyomtatást.
