8.1.12. Offset

A Szerkesztés menü – Offset paranccsal kiválasztott elem köré adott távolságban húzott kontúrt lehet létrehozni. Az egyenes, vonallánc, körív és a spline kontúrja megtartja az eredeti típusát az offset során, míg a kör körívvé, az ellipszis és ellipszisív kontúrja spline-ná válik.

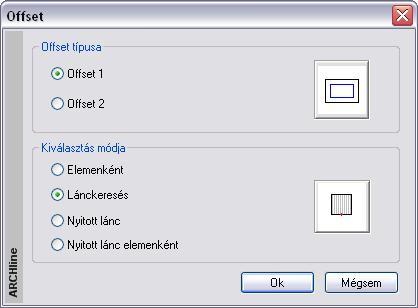

• A parancs aktiválásakor megjelenik az Offset párbeszédablak:

Offset típusa

• Válassza ki a kívánt offset típust a gombra vagy az ikonra kattintva:

Kiválasztás módja

• Adja meg a kiválasztás módját:

Elemenként

Lánckeresés

Nyitott lánc

Nyitott lánc elemenként

Elemenként

A zárt lánc alkotóelemeit egyenként, egymás után kell kijelölni.

Lánckeresés

Elegendő kiválasztania a zárt lánc egy elemét. A program automatikusan megkezdi a lánckeresést. Ha a keresés sikerrel jár, megjelenik a kontúr

Nyitott lánc keresése automatikusan

A nyitott láncot úgy adhatja meg, hogy valamelyik végpontja közelébe kattint.

A lánc egy részét úgy adhatja meg, ha bármely elemét kiválasztja (nem a végpontját). Ekkor a láncot a kijelölt elemtől azon végéig választja ki, amelyik messzebb van a kijelölt elem középpontjától.

Nyitott lánc megadása elemenként

A nyitott lánc kontúrját a láncot alkotó elemek egymás utáni kiválasztásával is megadhatja.

Offset távolsága

Az offset távolsága az új körvonalnak a kiválasztott elemektől mért távolsága.

Az Offset párbeszédablak bezárása után a program kéri az offset távolságát:

• Mozgassa el a kurzort abba az irányba, amerre az offsetet létre kívánja hozni. A gumi vonal jelzi az irányt.

• Írja be az eltolás értékét.
