Távolságméretezések

10.1.2.3. Távolságméretezések

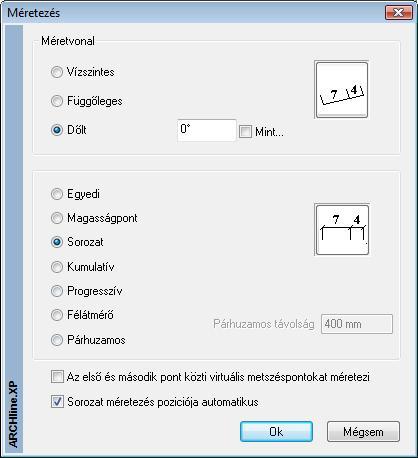

A következő párbeszédablak segítségével lehetősége van a háromféle irányban hétféle távolságméretezés közül választani:

Méretezés iránya

Válassza ki a méretezés irányát. Két pont között megadhat:

vízszintes

függőleges vagy

adott szögű méretezést

Méretezés típusa

Válassza ki a méretezés típusát. A választható típusok neve a következő:

EGYEDI	két pont közötti távolságot méretez
MAGASSÁGPONT	építészeti magasságméretezés létrehozásához
SOROZAT	pontok egymás közötti távolságát méretezi sorozatban egymás után
KUMULATÍV	a pontok egy origótól való távolságát méretezi, a méretvonalak bázis felé eső részére nem kerül nyíl
PROGRESSZÍV	a pontok egy origótól való távolságát méretezi, a méretvonalak csak a nyíl kirajzolásánál jelennek meg
FÉLÁTMÉRŐ	átmérő méretezés a sugár megadásával
PÁRHUZAMOS	a pontok egy origótól való távolságát méretezi, az újabb méretvonalat bizonyos távolsággal eltolva helyezi el

Az összes metszéspontnál

A méretezés első és második pontja közti virtuális metszéspontokat automatikusan méretezi az ábrának megfelelő módon:

Sorozatméretezés pozíciója automatikus.

Ezzel az opcióval, a sorozatméretezés során, a méretezés automatikusan feljön vagy eltűnik, ha nincs elég hely a szöveg elhelyezésére két egymást követő pont között.

Adja meg a méretezés origóját (az első pont).

Adja meg a második pontot.

Adja meg a méretezésvonal egy pontját.

Adja meg a harmadik pontot.

Definiálja az nº pontot.

EnterBefejezi a műveletsort.

EnterBefejezi a parancsot.

FÉLÁTMÉRŐ:

Szimmetrikus testek méretezésére használható. Először a szimmetria tengely egy pontját kell megadni, utána a kívánt elemek szélső pontjait. A program a mért távolság dupláját írja a méretvonalra, és az átmérő jellel jelöli.

Adja meg a szimmetriatengely egy pontját.

Adja meg az elem méretezendő pontját.

Adja meg a méretezés egy pontját.

EnterBefejezi a parancsot.

Az ábra a vízszintes félátmérő méretezést szemlélteti.

Méretezések jellemzői:

Ha a kiválasztott pont egy elem speciális pontja (végpont, középpont, felezőpont), a méretezés ahhoz az elemhez kapcsolódik. Ekkor a méretezés asszociatív.

Sorozat, kumulatív és progresszív méretezés esetén lehetőség van a szöveg áthelyezésére, ha az különben felülírná a nyílhegyet vagy másik méretezés szövegét. Enter esetén az eredeti helyre teszi a szöveget.

Párhuzamos méretezés esetén megadhatja a méretvonalak közötti távolságot. Lásd a méretezések tulajdonságainak leírását.

Ha egy méretvonalat két másik közé szeretne beilleszteni, vagy törölni szeretne a sorozatból, akkor használja a Méretezés helyi menü –Méretezéslánc szerkesztése - Beszúr a sorozatba, Töröl a sorozatból utasításokat

Példák vízszintes méretezésre:

Egyedi

Sorozat

Kumulatív

Progresszív

Párhuzamos

Példa dőlt méretezésre:

Dőlt méretezés esetében írja be a méretvonal szögét, vagy válassza a Mint opciót, majd válassza ki azt az elemet a rajzon, melynek szögére hivatkozik.

A dőlt méretezés abban az esetben ajánlott, amikor a mértezendő elemek nem párhuzamosak valamelyik főtengellyel (X, Y).
