Téglatest

A paranccsal létrehozhat:

A létrehozás történhet grafikusan vagy paraméteresen.

Grafikus létrehozás

Választhatja a következő opciókat:

Opciók:

DŐLT	A ferde téglatest létrehozásához adja meg a vektort, amely mentén kiemeli a profilt: használja a 3D iránydefiníció menü parancsait.
HÉJ	Téglalap keresztmetszetű cső létrehozásához adja meg a cső falának vastagságát.
CSONKAKÚP	A csonka gúla létrehozásához adja meg a gúla csúcsát, majd a felsősík helyzetét.
ÉK	Az ék létrehozásához adja meg a kiemelendő él 2 pontját (ez lehet a felső él vetülete is), majd a felső él helyzetét.
KÚP	A gúla létrehozásához adja meg a gúla csúcsát.
MAGASSÁG	Adja meg a kiemelés magasságát.
MENÜ	A 3D pont megadásokhoz használja a 3D pont definíció menü parancsait.

Megjelenik a Profildefiníciók eszköztár, amelynek segítségével bármilyen profilt kiemelhet.

Ezzel Általános kiemelt testeket hozhat létre!

Az előző opciók itt is használhatók.

&Lásd a 17.1.1. 3D Pont megadása, 17.1.2. Irány megadása és a 8.2. Profil megadása fejezeteket.

Paraméteres létrehozás

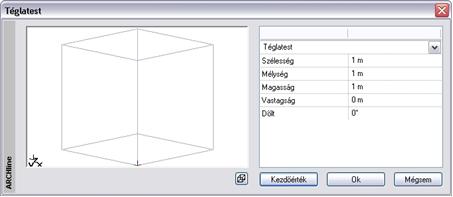

A párbeszédablakban megtekintheti a téglatestet drótvázas vagy takart vonalas ábrázolásban, megjelenítheti az approximációs vonalakat is.

Téglatest létrehozása:

Adja meg a téglatest szélességét, mélységét és magasságát. A test magassága negatív értékű is lehet; ekkor a test az alaplapja alá kerül.

Téglalap keresztmetszetű cső létrehozásához:

Ferde téglatest létrehozásához:

Opció:

MENÜ	Használja a 3D pont definíció menü parancsait.

2A téglatest elhelyezése (pozitív magasság esetében) minden esetben a test bal alsó csúcsánál fogva történik.
