2019 ÚJDONSÁGOK

Az ARCHLine.XP 2019 változat minőségi ugrást jelent az ARCHLine.XP történetében.
A fejlesztése 3 fő koncepcionális irányt fed le:

1. A terv magasabb szintű szervezettsége
2. Új és megújult utasítások a felhasználói kérések alapján
3. Új típusú látványtervezés

Az ARCHLine.XP 2019 változat várható megjelenése: 2019. március.

Tervezési fázisok

A tervezési fázisok használatával lehetőség van a meglévő állapot és az új építési terv egyidejű bemutatására. A tervezési fázisok elkülöníthetők és a fázisszűrők használatával a tervezési folyamat .minden szakasza bemutatható.

Az épületek felújítása, vagy a bonyolultabb projektek tervezése lényegesen egyszerűbb a tervezési fázisok használatával.

Fázis szűrők:

A fázis szűrők olyan szabályok , amelyek az elemek állapota szerint (Új, Meglévő, Lebontandó) történő megjelenítésére vonatkoznak: Az ARCHLine.XP 5 fázis szűrővel rendelkezik:

  1. Összes fázis
  2. Meglévő állapot
  3. Bontási terv
  4. Meglévő állapot bontás után
  5. Új építési terv

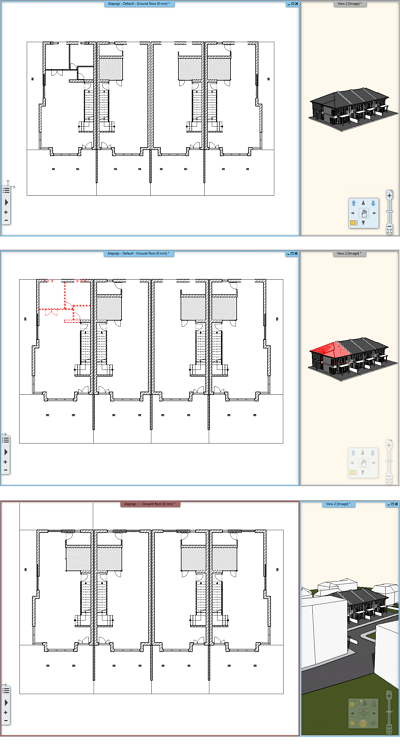

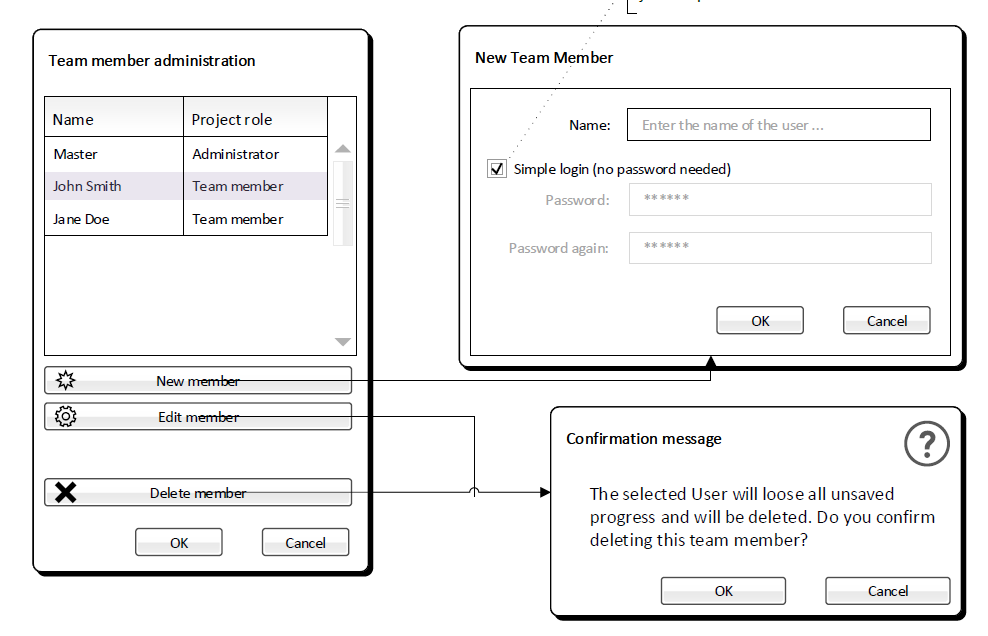

Megújult több felhasználós (csoport) projekt

Egy projektet fel lehet osztani a munkamegosztás szempontjából a csoporttagjai között.
Az alapelvek a több felhasználós (csoport) projektek esetén:

- A több felhasználós projekt résztvevői: Adminisztrátor, csoporttagok.

- Egyetlen rendszergazda van a csoportban, az a felhasználó (adminisztrátor), aki létrehozza a több felhasználós projektet és első alkalommal elmenti a fájlt. Az adminisztrátornak van joga arra, hogy meghatározza és később módosítsa a projekt alap tulajdonságait, mint az épületek, szintek szerkezete, fóliák szerkezete.

- Az adminisztrátor hozhat létre a több felhasználós projektben tagokat és később törölheti is őket.

- Az adminisztrátor adhat a csoporthoz további tagokat egyetlen név megadásával. Nincs szükség jelszóra. A csoporttagok belépni csak az adminisztrátor által regisztrált névjegyzék alapján tudnak.

- A több felhasználós projekt elemei: fő munkaállomás, további munkaállomások.

- Az adminisztrátor a tervet önállóan szerkeszthető egységekre osztja (továbbiakban: Munkaállomás)

- A munkaállomásoknak 3 állapota lehetséges:
Aktív (új elemek hozhatók létre és itt szerkeszthetőek)
Engedélyezett (látható és szerkeszthető)
Referencia (látható, de csak hivatkozással érhető el).

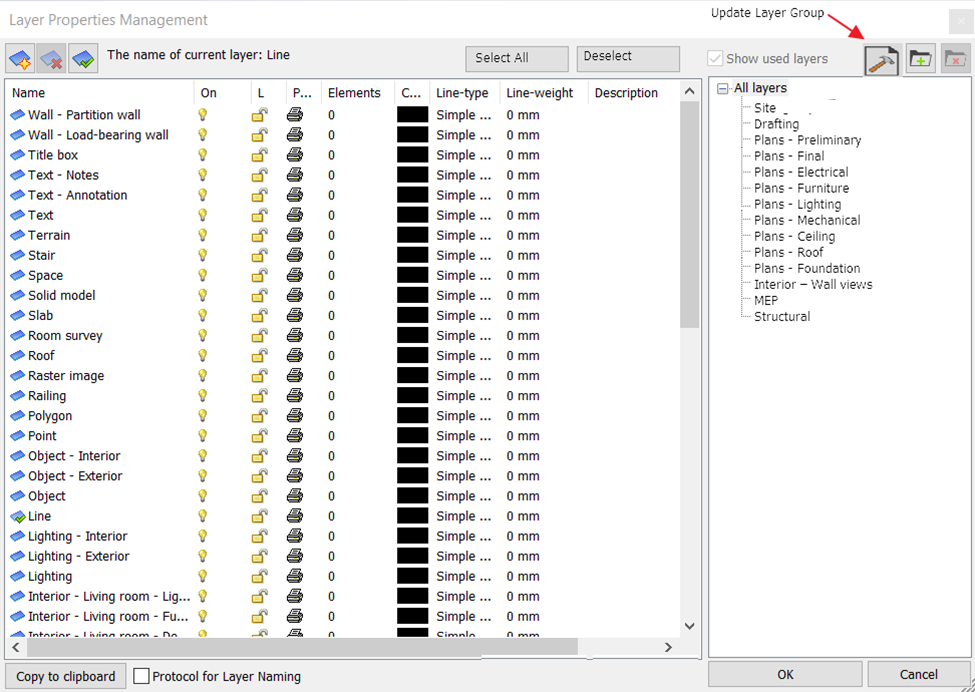

Új fólia beállítások, szűrők, variációk

Az ARCHLine.XP 2019 változatban a Fólia kezelőn végzett fejlesztések további rendszerezési lehetőségeket kínálnak.
A projekt áttekinthetőségét a Fólia szűrők, valamint a Fólia variációk használata jelentősen megkönnyíti.
A Fólia variációk a megfelelő eszköz a szkenneléseket, importált rajzokat,
berendezési tárgyakat, gépészeti berendezéseket vagy épületrészeket tartalmazó fóliák egyszerre történő ki-/bekapcsolására.

A Fóliaszűrők segítségével különböző csoportokat hozhatunk létre.
A DWG import során az importált fájl fóliái automatikusan külön szűrőcsoportba kerülnek az átláthatóság növelése érdekében.

A Fólia kezelőben mostantól elérhető egy új állapotikon, amely engedélyezi olyan fóliák törlését is, amelyen elemek találhatók.

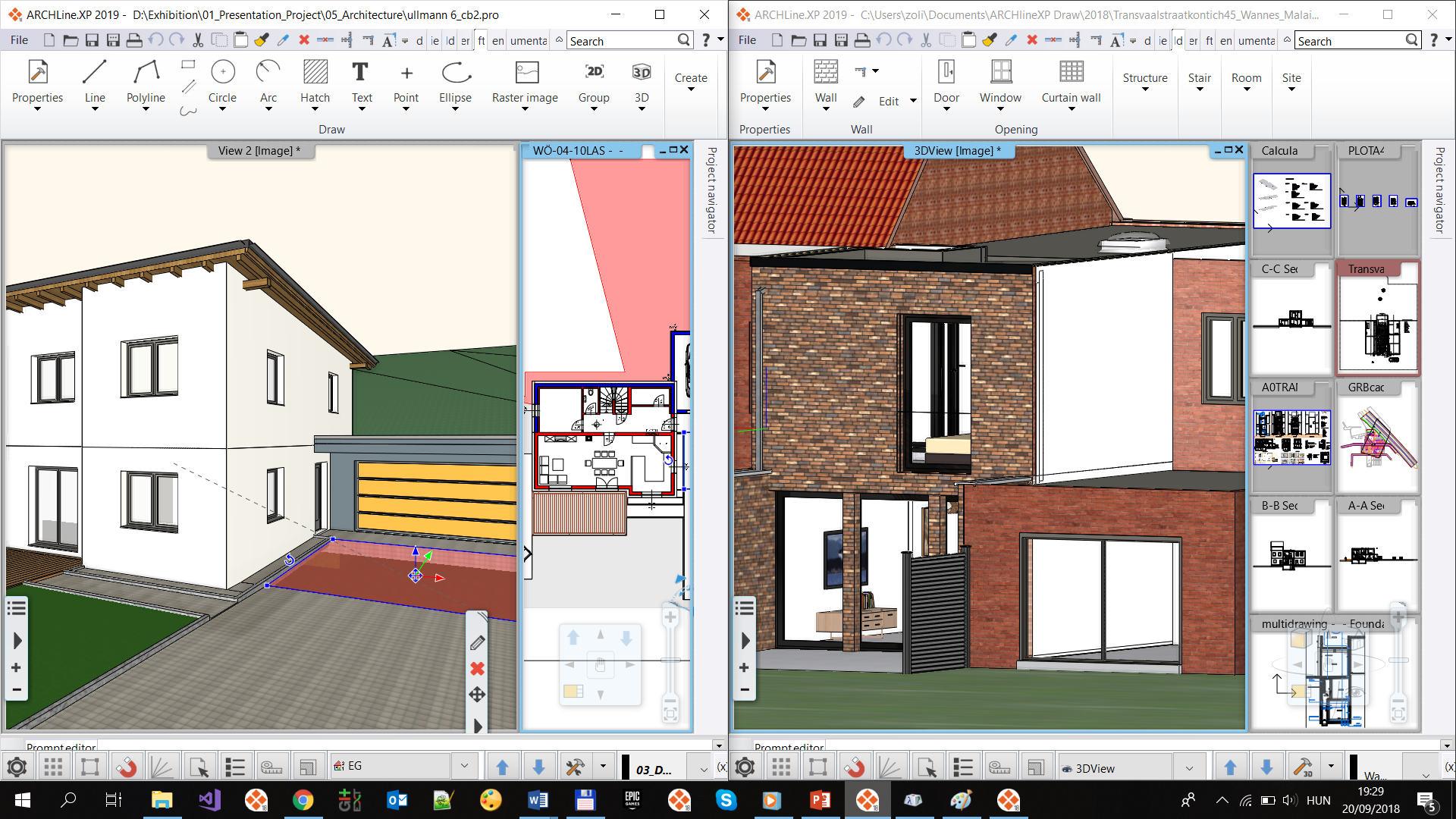

ARCHLine.XP indítása több példányban

Gyakori eset, hogy egy projekt részletre szükség van egy másik projektben.
Mivel az ARCHLine.XP 2019 változatból több példány indítható egy időben, egy számítógépen több projektet tudsz egy időben megnyitni és azok között műveleteket végezni, például rajz részletet egyik projektből a másikba átmásolni.

Az alaprajz részlet az egyik projektből a másikba való átmásolásához egyszerűen használd a "Másolás" utasítást az egyik példányban és a "Beillesztés vágólapról" utasítást a Szerkesztés menüpont alatt a másik példányban.


Rajz állapot kezelő sáv

A rajz állapotkezelő eszköztár gyors hozzáférést biztosít az elemek megjelenítésének szabályozásához.

A Rajz állapotkezelő sáv az alábbi eszközök gyors elérését teszi lehetővé:

  • Fázis állapot: Meglévő állapot vagy Új építés
  • Fázis szűrő: Meglévő terv, Bontási terv,  Bontás utáni terv, Új építési terv.
  • Fal állapot: Sematikus, Egyszerűsített, Finom,
  • Nyílászárók részletezettsége: 1:20, 1:50, 1:100, stb.
  • Fóliák láthatósági csoportjai
  • Input mező

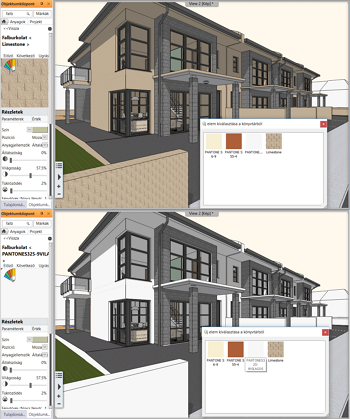

Anyag helyettesítés eszköze: Színkártyák

A színkártya célja, hogy megkönnyítse a szín vagy textúra választást a 3D modellen a terv módosítása nélkül.

Egy kattintással megmutatható hogyan mutat a ház, vagy a lakás egy másik színben.
Színkártyát kétféleképpen lehet készíteni:

  1. Új színkártya létrehozása
  2. Meglévő anyag átalakítása színkártyává. Az objektumközponton belül a Projekt mappában ki kell választani az anyagot, amit színkártyává szeretnénk alakítani. Majd a fogaskerék ikonra kattintva válasszuk ki az „Átalakítás színkártyává” utasítást.

Burkolás előre definiált mintákkal

Az egyedi, modern terek újszerű belsőépítészeti megoldásokat igényelnek. Ezért a beépített burkolat kiosztás minták száma megnövekedett, amelyekkel már színkombinációkat is be lehet mutatni.

Új beépített minták

- Chevron különböző típusok,
- Francia halszálka,
- Alhambra,
- Legyező típusok,
- Háromszög típusok
- Benzol
- Három részből álló hatszög

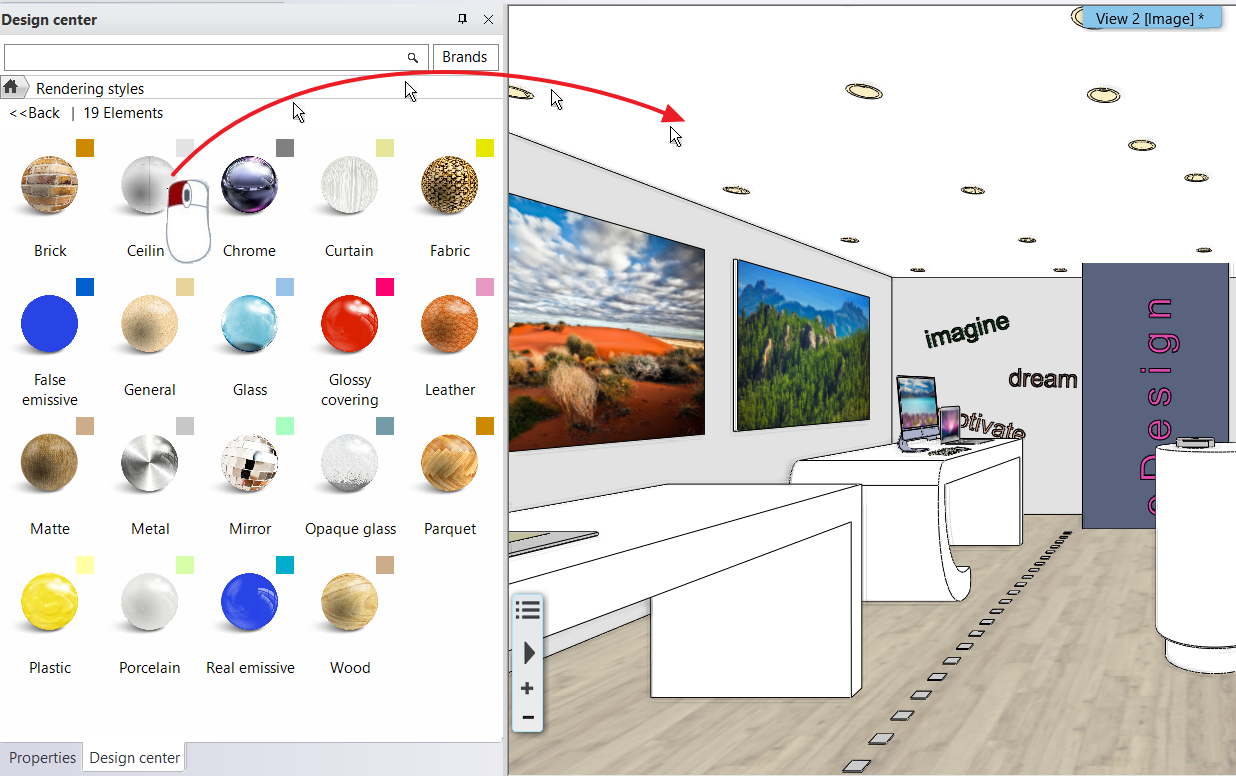

Render Stílusok

A jó minőségű valósághű fotó-realisztikus kép létrehozásához alapvető az anyagjellemzők helyes beállítása.

Az ARCHLine.XP renderstílusok meghatározott csoportokba vannak besorolva, mint fém, üveg, tégla, tükör stb.
A renderstílusok bármilyen anyaghoz hozzárendelhetők.

"Fogd és vidd" módszerrel lehet az Objektumközpontból rádobni a 3D nézeten a kiválasztott felületre. A hatás a belső Rendering alkalmazásban látható.

A rendérstílus az anyagok méretét, textúráját NEM változtatja meg, csak az anyagjellemzőket cseréli. A készleteken túl egyedi beállítások is készíthetők.

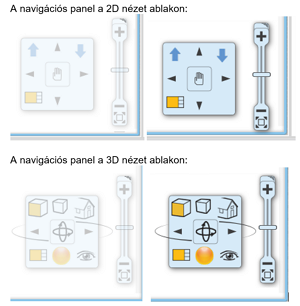

Megújult Navibár

 A navigációs panel a jobb alsó sarokban található, mely elhalványul ha nincs használatban. Ahhoz, hogy újra látható legyen az egéret a közelébe kell húzni.

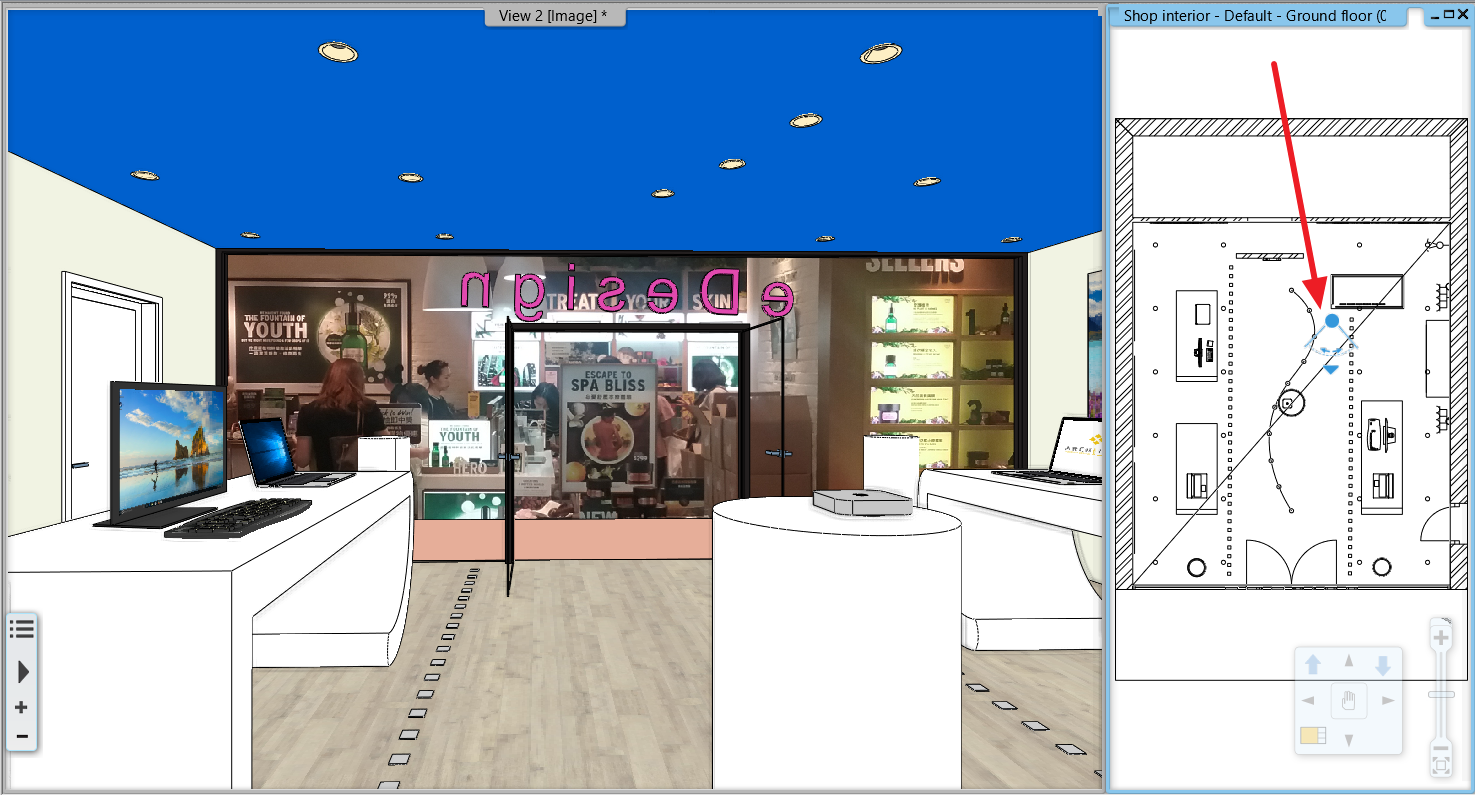

Kamera ikon az alaprajzi nézeten

A Kamera ikon lehetővé teszi, hogy pontosan azt lássuk, mintha az alaprajzon a kamera ikonnal megjelölt helyen állnánk.

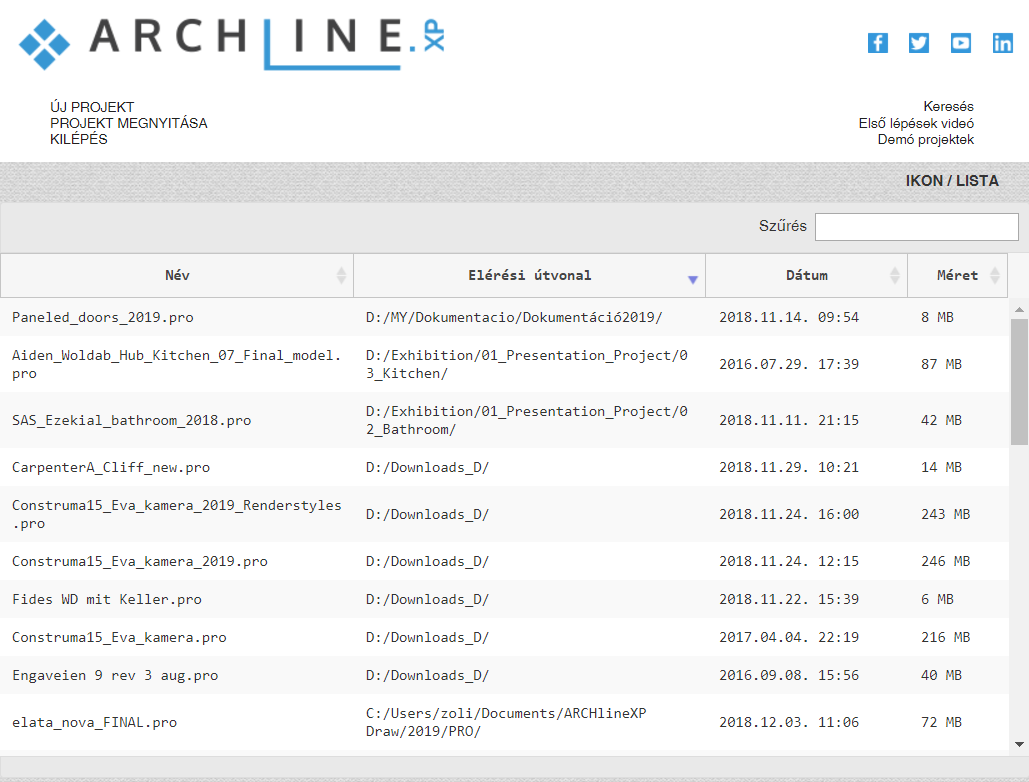

Nyitóképernyő - Ikon / Lista nézet

A nyitóképernyő kibővült az egyszerű lista nézettel, így az összes projekt az alábbi részletekkel jeleníthető meg:

Projekt neve, Elérési útvonal, Dátum, Méret.

Így lehetővé válik, hogy akár száz projektet rendezzünk név, dátum vagy méret szerint.

A lista elemei fölé húzva az egeret a projekt utoljára elmentett jellemző képét hozza fel.

A párbeszéd jobb oldalán az Ikon és Lista nézet között bármikor válthatunk.

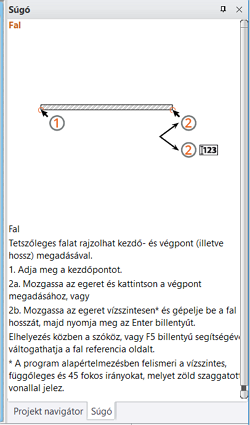

Súgó panel

Alaphelyzetben a képernyő jobb oldalán a Súgó panel is megjelenik a Projekt navigátor mellett.  Itt lehet a kiválasztott parancshoz tartozó rövid magyarázatot elolvasni. Előnye, hogy a Súgó tartalma a parancs végrehajtása alatt végig követhető. A parancshoz kapcsolódó hasznos tippek tovább gyorsítják a munkát..

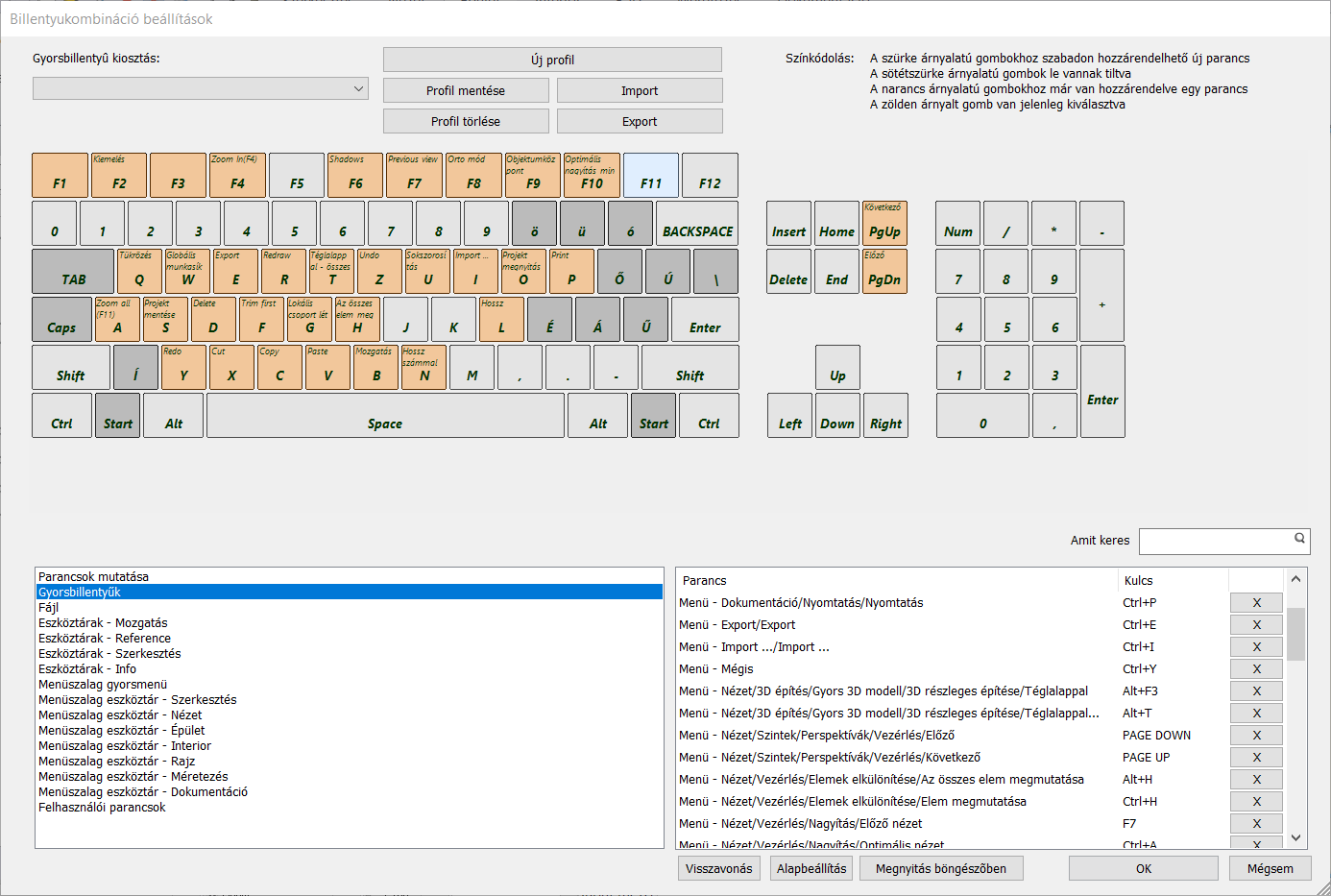

Vizuális billentyűzetkiosztás a billentyűparancsokhoz

A billentyűparancsok átszervezésével könnyebben helyettesíthető az egér használata, így tovább gyorsítható a munka.

A vizuális billentyűzet az adott billentyűhöz rendelt összes billentyűparancsot megjeleníti, amikor az egeret egy gomb fölött tartjuk egy rövid ideig.

A billentyűkombinációk teljes listája egy kattintással megjeleníthető a számítógépre telepített bármely böngészőben.

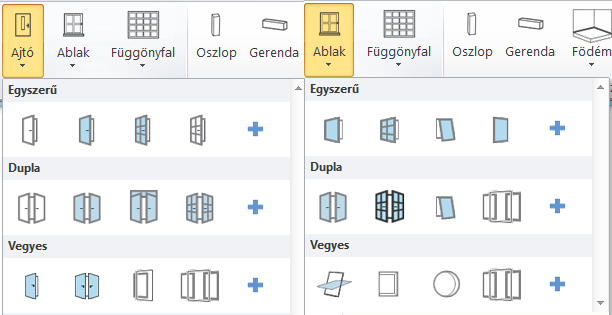

Szalagmenü hozzáférés a leggyakrabban használt ajtó/ablak típusokhoz.

Az ikonok segítségével közvetlenül helyezhetjük el a leggyakrabban használt ajtó és ablak típusokat.

Továbbá ha a + ikonra kattintunk, a program az Objektumközpontban megjeleníti a kiválasztott kategóriát. A kategória tartalmát "fogd és vidd" módszerrel helyezhetjük el az alaprajzon.

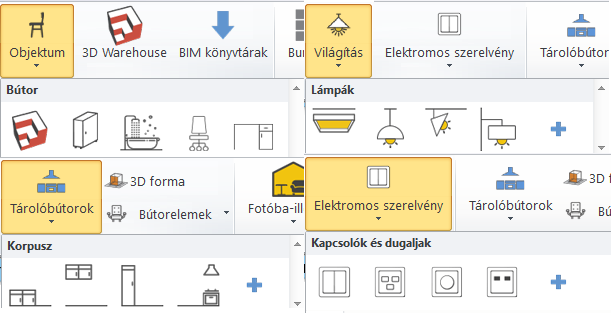

Szalagmenü hozzáférés a leggyakrabban használt objektumokhoz

Az ikonok segítségével közvetlenül helyezhetjük el a leggyakrabban használt objektum-, lámpa-, kapcsoló-, aljzat- és szekrénytípusokat. Az ikonjukra kattintva a kiválasztott kategória megjelenik az Objektumközpontban. A kategória tartalmát "fogd és vidd" módszerrel helyezhetjük el az alaprajzon.

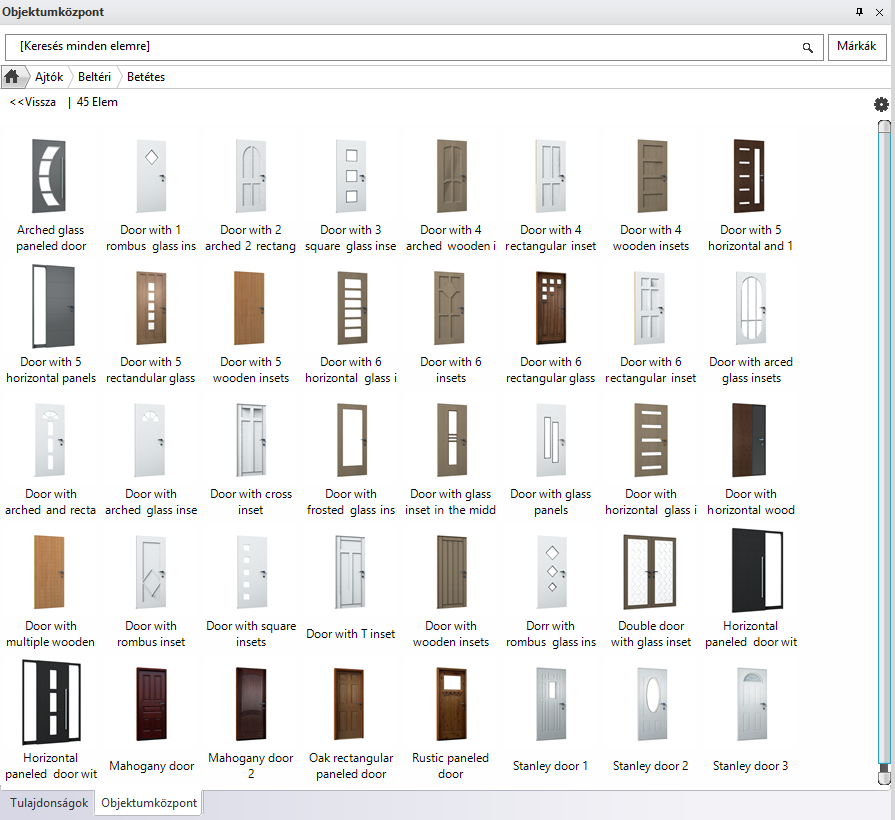

Új betétes ajtók

A beltéri betétes ajtók kategóriája 43 új tipikus ajtóval bővült ki.
Használatukkal a tervezés még gyorsabbá válik, mivel kész típusok közül válogathatsz.
Az ajtók mérete paraméteresen állítható, átszínezhetők, így jobban beleillenek a kívánt látványvilágba.

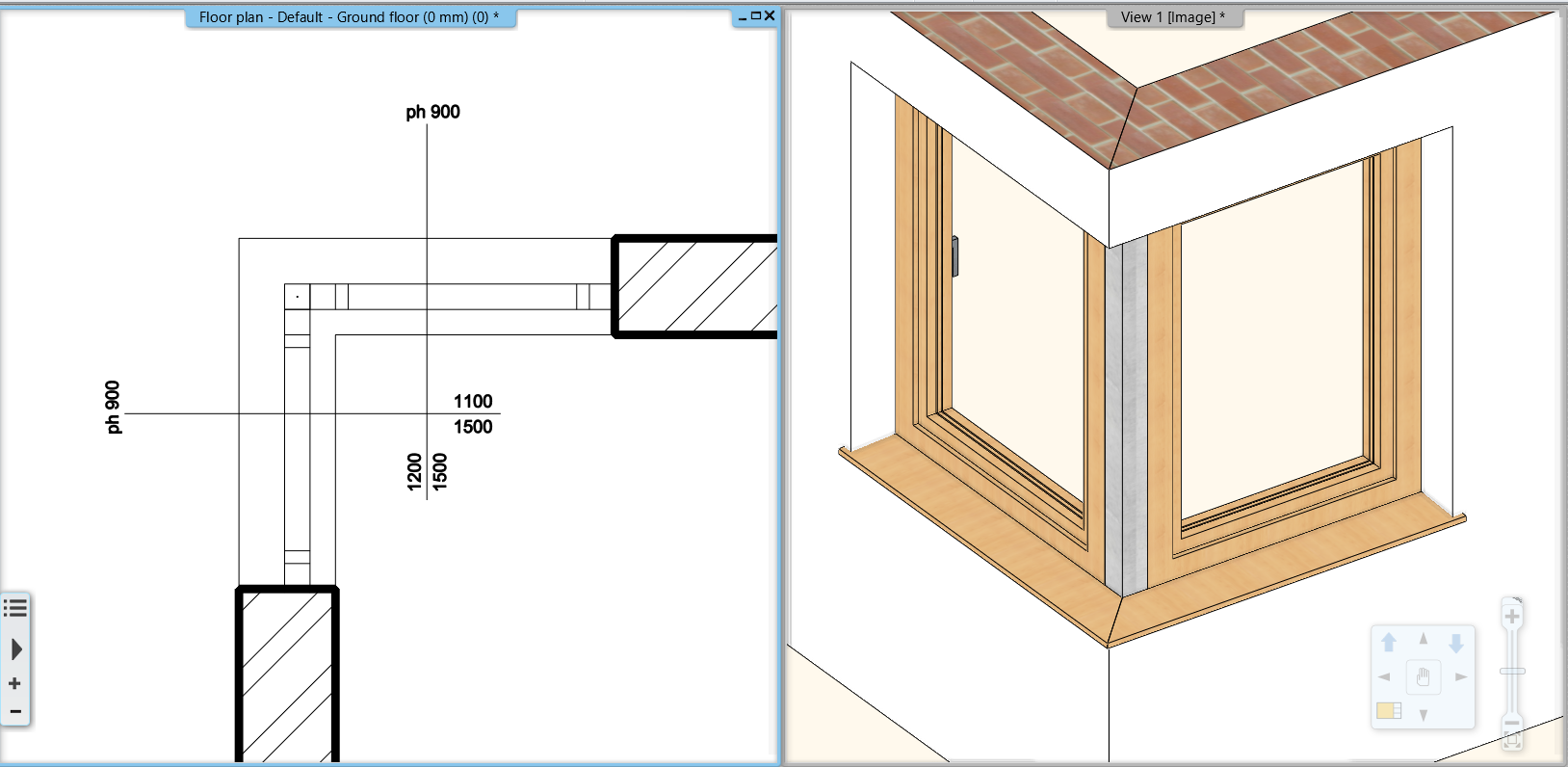

Sarokablak elhelyezése két ablak segítségével

A szabvány ablakok bármely kombinációja összeilleszthető sarokablakká.
Két módszerrel lehet sarokablakot létrehozni:

  1. Automatikus: A program automatikusan létrehozza az illesztést és beilleszti a két ablak közötti sorolót.
  2. Kézi: Az ablakok sarokra tolása után a Fal kivágás átméretezése paranccsal a falkivágást meg lehet növelni szükség szerint az ablak jobb vagy bal oldalán.

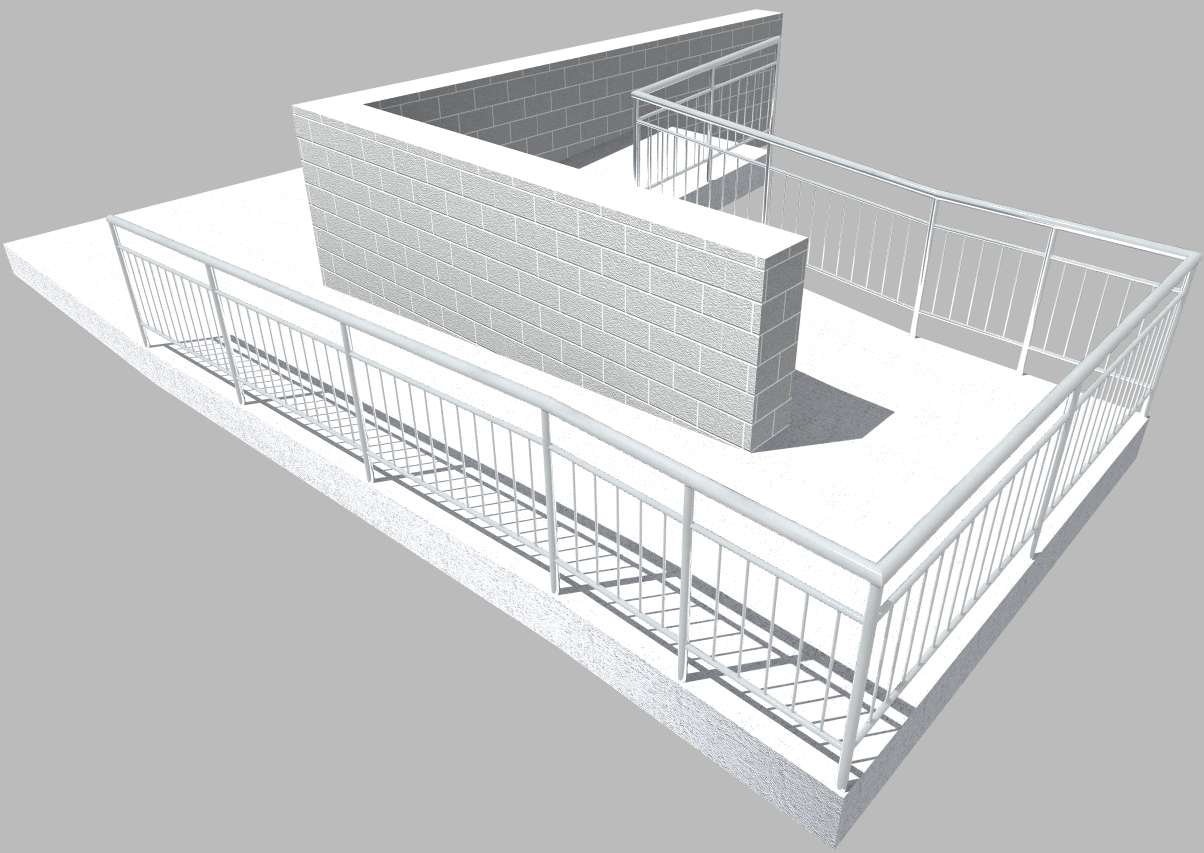

Megújult rámpa eszköz

A megújult Rámpa eszközzel a lépcsőhöz hasonló módszerrel lehet rámpát létrehozni.

3 típus szerkeszthető:
- Egyenes
- Körív rámpa
- Tetszőleges egyedi forma

A tetszőleges egyedi formájú rámpák határvonalát a 2D rajzi eszközökkel szabadon szerkesztheted.
A rámpa keresztmetszeti profil szabadon szerkeszthető a Keresztmetszeti profil hozzáadása paranccsal.

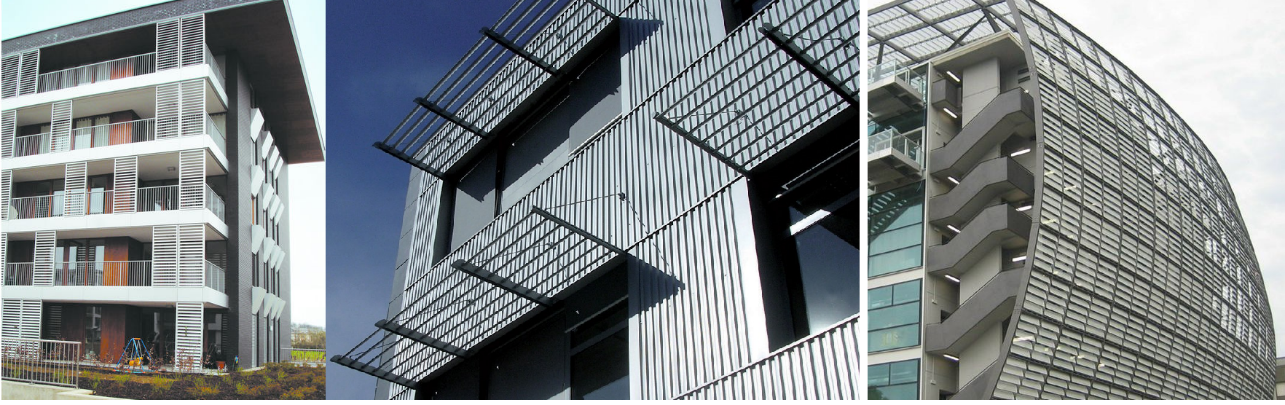

Kültéri lamellás árnyékolók

A modern épületek energia-hatékony működéséhez kültéri lamellás árnyékolók szükségesek.

A Kültéri lamellás árnyékolók tervezését három különálló eszköz könnyíti:

- Vízszintes
- Függőleges
- Egyéni


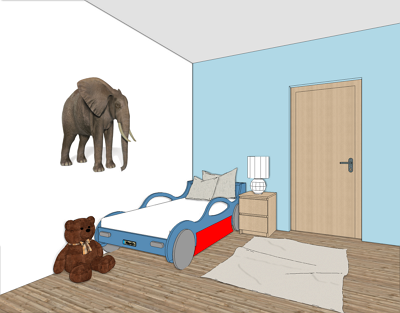

Képek a falon újdonsága: Átlátszó képek kezelése

PNG formátumban mentett képek tulajdonsága, hogy átlátszó részterületeket tartalmazhatnak.

A Kép a falon parancs kibővült a PNG formátumú képek kezelésével, így háttér és keret nélküli tetszőleges formát is el lehet helyezni a falon.

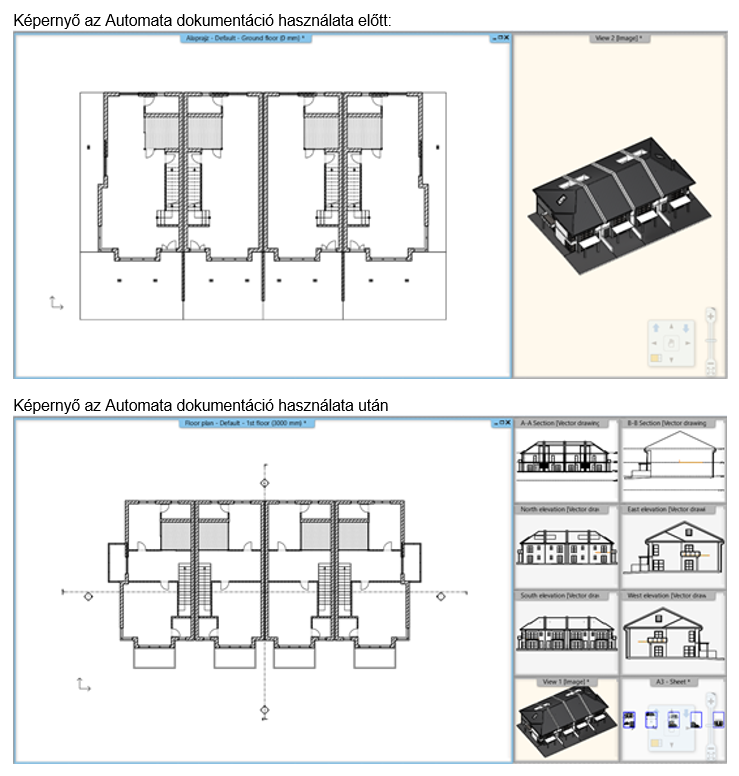

Automatikus dokumentáció

A parancs célja, hogy a technikai dokumentáció legfontosabb elemeit automatikusan létre lehessen hozni.

A következő lehetőségeket, akár az összeset lehet a programmal egy lépésben végrehajtatni:

  1. Két metszet létrehozása a modell közepén, melyek merőlegesek egymásra (A-A, B-B).
  2. Négy fő homlokzati nézet

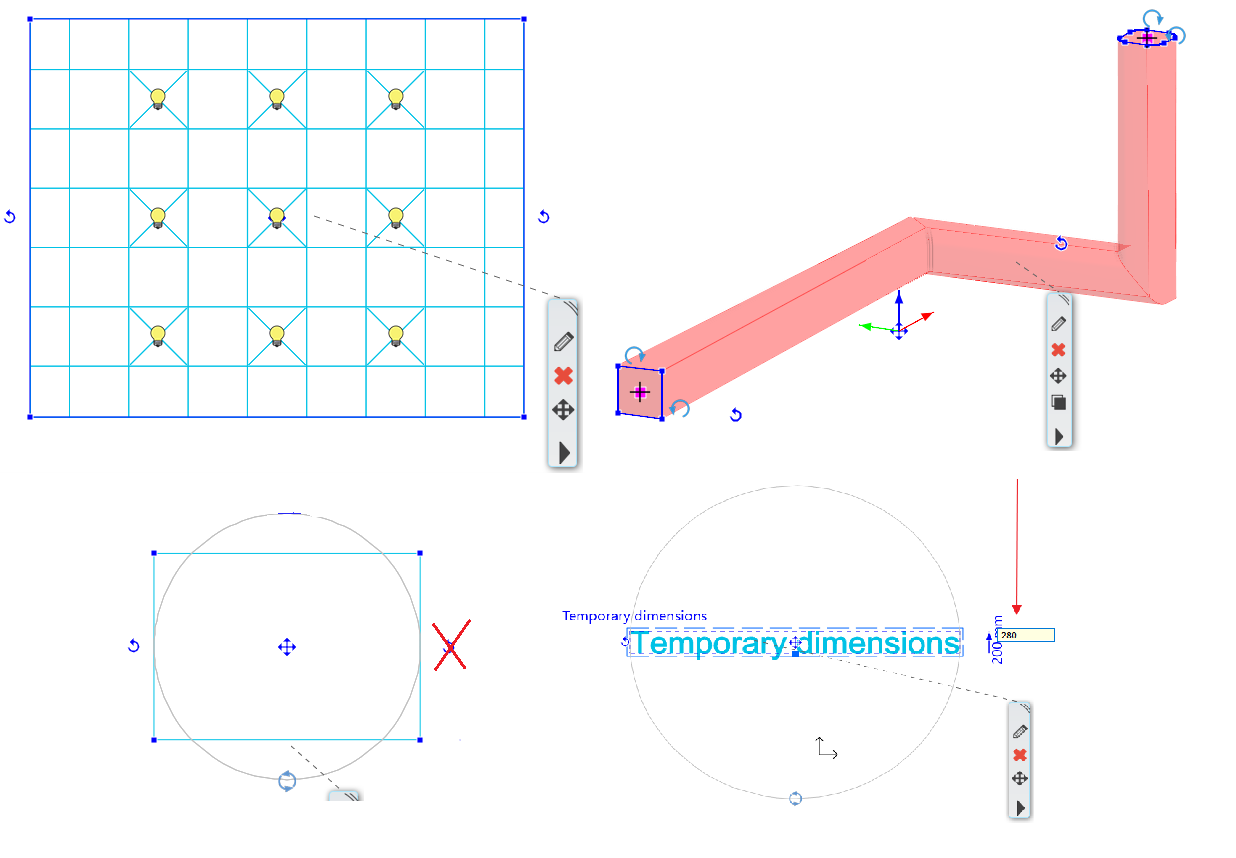

Új markerek

Parapet magasság /relatív magasság módosító: Olyan elemek esetében, mint ajtó és ablak, ha az új markerre kattintunk és átírjuk az értéket, akkor a parapet magasság azonnal módosul. Objektumok esetében, valamint oszlop és gerenda típusoknál módosítható a  szinttől mért relatív magasság.

Új markerek a mennyezeten és a 3D profilokon: A kibővített marker pontok segítik a kiválasztott elem keresztmetszeti profil szerkesztését.

Új forgatási markerek a 2D-s elemeken: Az új forgatási marker a 2D-s elemeken, mint vonalak, vonalláncok, ívek, szövegek, raszter képek gyors és pontos forgatást tesz lehetővé.

Szöveg magasság módosítása: A kiválasztott szöveg magassága a rajzon módosítható az új értékre.


Elemek tologatása

Nyomd meg a billentyűzeten a nyilakat, hogy a kiválasztott elemeket vízszintesen vagy függőlegesen a meghatározott távolságra mozgathasd.
A billentyűzet nyilak minden egyes megnyomása a kiválasztott elemeket normál (100 mm), vagy finom (10 mm) lépésekkel mozgatja. Az alapértelmezett  beállításokat az Opció párbeszédablakban személyre szabhatod.

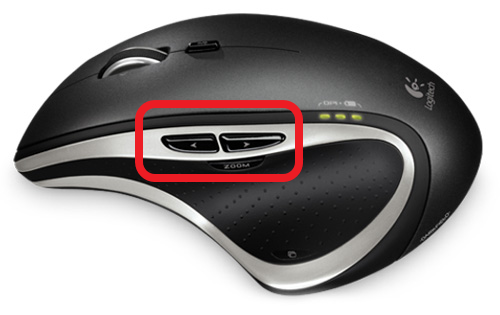

Az egér bal oldali két gombjához rendelt gyorsítókulcsok

A speciálisabb egerek néha öt vagy még több gombbal rendelkeznek. A felhasználói igényekhez igazodva a bal oldali két gomb lenyomásával végrehajthatók a gyakran használt Visszavonás és Mégis (Undo / Redo) parancsok.

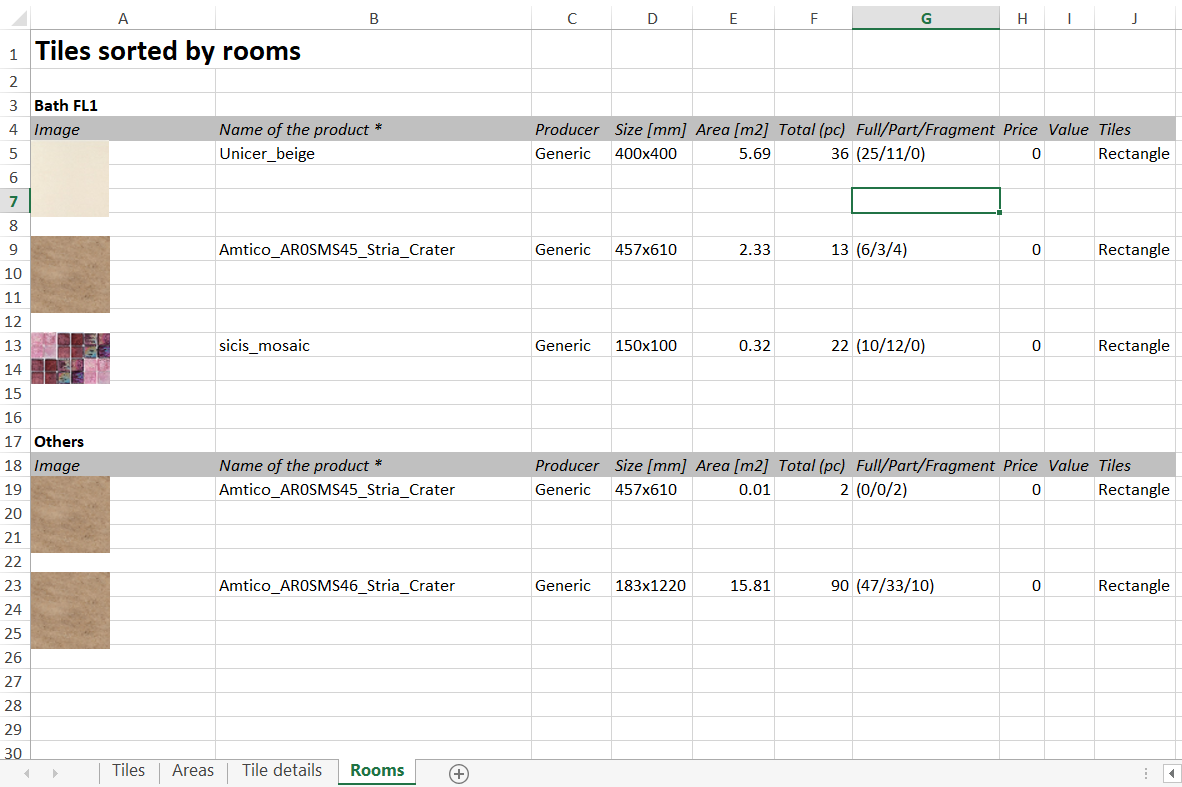

A burkolat listázása helyiségenként

A burkolás anyagkimutatás kibővült egy új Excel munkalappal, mely helyiségenként gyűjti ki a felhasznált lapokat.

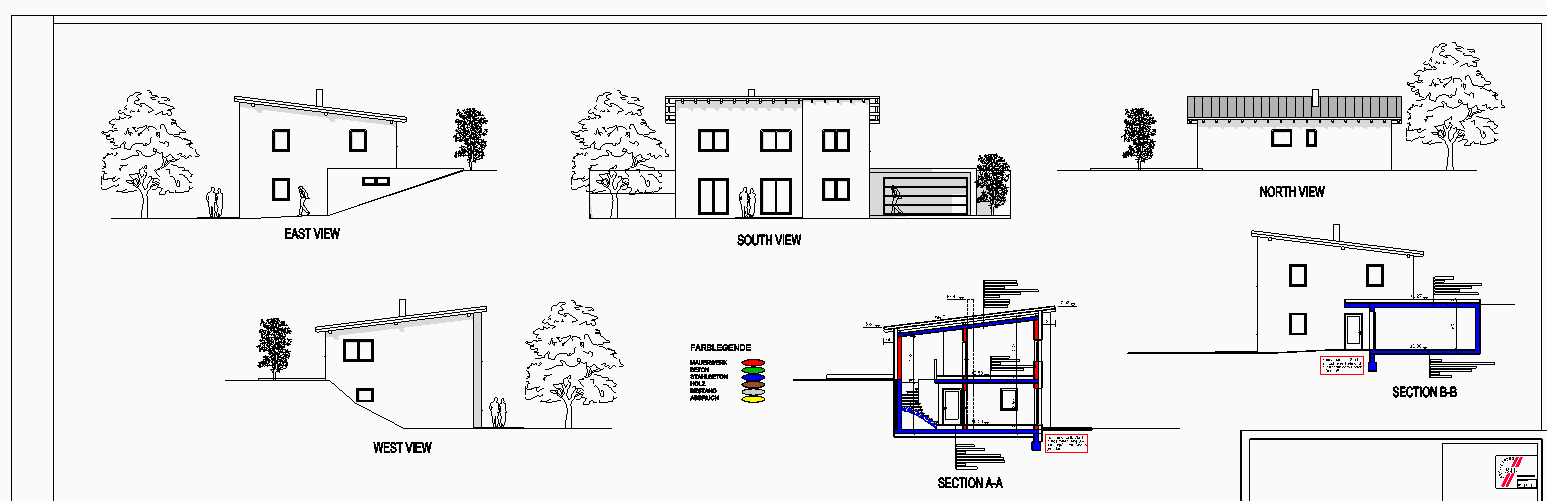

Nézet elnevezések a tervlapokon

Amikor a tervlapra helyezünk egy dokumentumot, akkor az ARCHline.XP megjeleníti a feliratokat, mint alaprajz, emelet, homlokzati nézet és a 3D-s nézetek elnevezéseit.

A cím projektspecifikus információ és a Projekt Navigátor dokumentum nevéhez kötött.

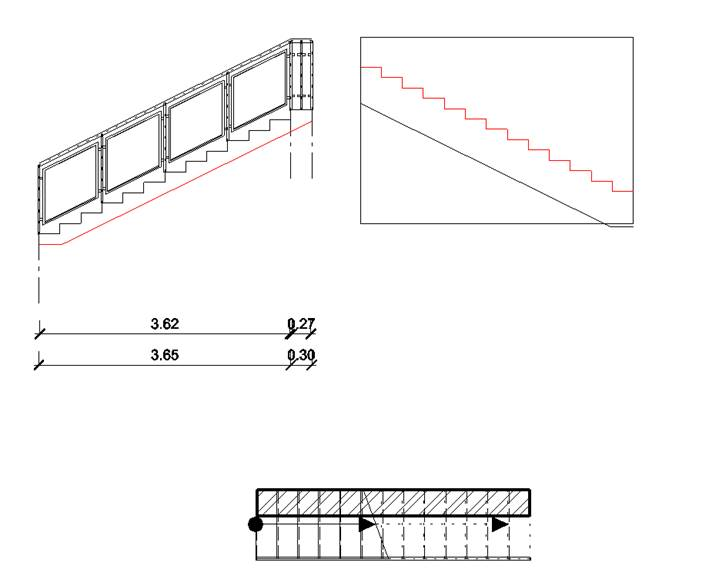

A lépcső kontúrjának egységesítése különféle Szerkesztés kiterítésen parancsokkal

A teljes lépcső kiterítése rákerül a fal kiterítésre és ezáltal falat lehet húzni vagy a lépcső alatt vagy a lépcső felett meghatározott magasságban.

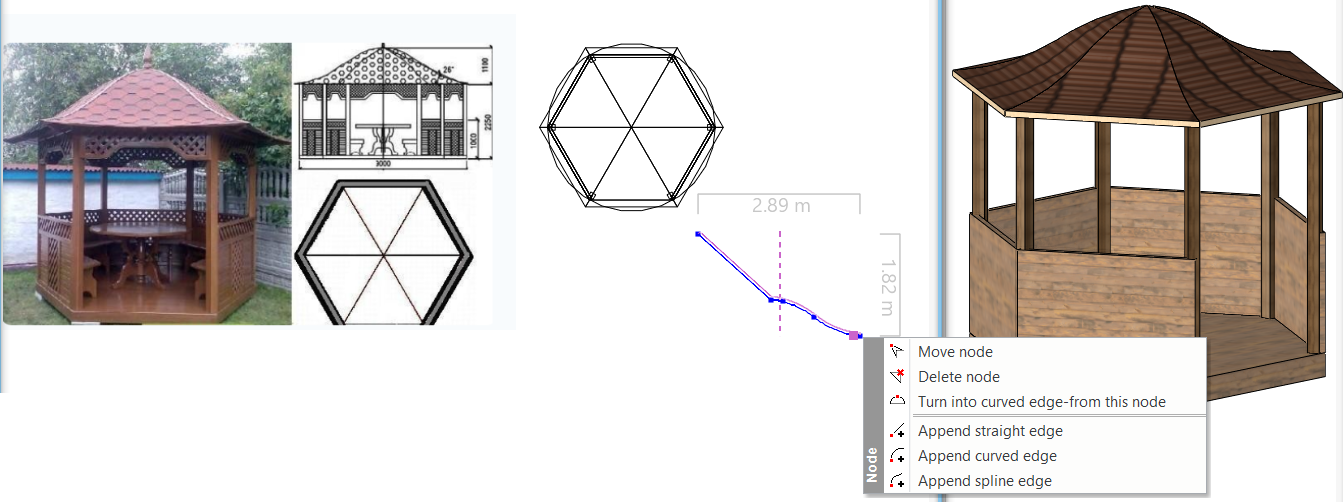

Tető keresztmetszet profilja szerkeszthető (automata tető profil esetén)

Amikor egyedi alakzatú tetőt készítünk, akkor először a profilt rajzoljuk meg, majd ezután ezt az alakzatot használjuk fel a tető elkészítésére.

Ez a profil a későbbiek folyamán szerkeszthető a Metszeti profil szerkesztése paranccsal.

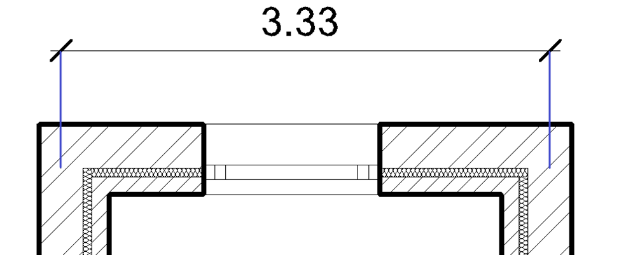

Fal méretezése főréteg tengelyen

Lehetőség van a főréteg tengelyen méretezésre.

Válasszuk ki a fal méretezése parancsot és váltsunk át a Fal főréteg méretezésre a felező pont méretezéssel együttesen.
