Hogyan alkalmazzuk a tervezési fázisokat az ARCHLine.XP-ben?

A tervezési fázisok használatával lehetőség van a meglévő állapot és az új építési terv egyidejű bemutatására.



Az épületek felújítása, vagy a bonyolultabb projektek tervezése lényegesen egyszerűbb a tervezési fázisok használatával.

A tervezési fázisok elkülöníthetők és a fázisszűrők használatával a tervezési folyamat minden szakasza bemutatható.

Fázis szűrők
A fázis szűrők olyan szabályok, amelyek az elemek állapota szerint (Új, Meglévő, Lebontandó) történő megjelenítésére vonatkoznak. Az ARCHLine.XP 5 fázis szűrővel rendelkezik:
     1. Összes fázis (Minden)
     2. Meglévő állapot
     3. Bontási terv
     4. Meglévő állapot bontás után
     5. Új építési terv

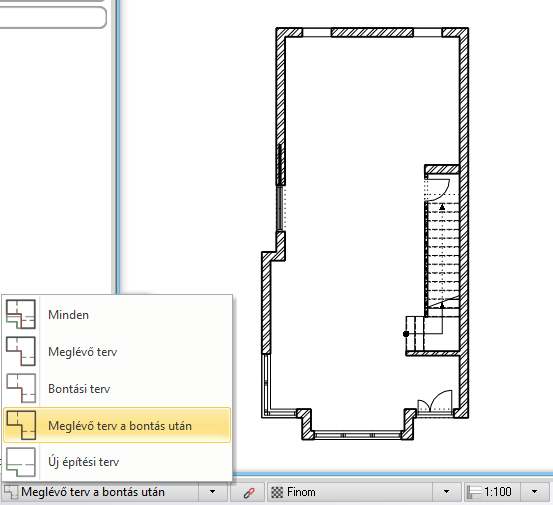

A fázisokkal kapcsolatos parancsok a Menüszalag / Szerkesztés / Fázisok menüpont alól érhetők el. A fázis szűrőket az alsó Rajzi állapotsorról is elérhetjük.

Nézzük végig egyesével, hogyan működnek és mit érünk el az adott szűrő kiválasztásával.

Összes fázis (Minden)
Ebben a fázisban látható a terv minden állapota egyben, vagyis a Bontási terv, az újonnan létrehozott elemekkel ellátott Új építési terv illetve az eredetileg már meglévő elemek is.


Meglévő állapot

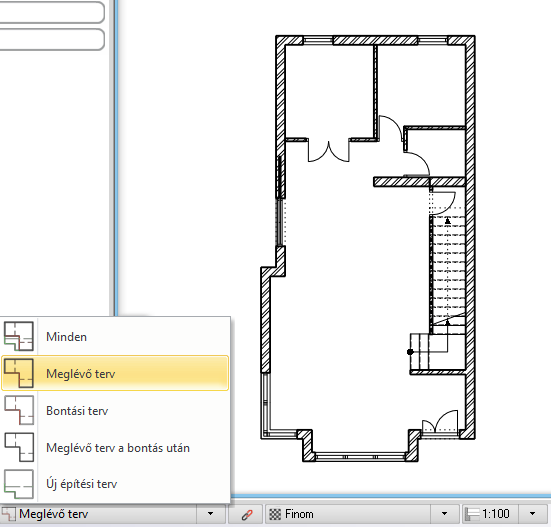

A Meglévő állapotban azt a projektet látjuk, amit a felmérés során készítettünk, vagy másképp nevezhetnénk az alap, kiinduló állapotnak.


Bontási terv
A bontási állapot alkalmazásával megjelölhetjük azokat az elemeket, amik bontásra kerülnek.

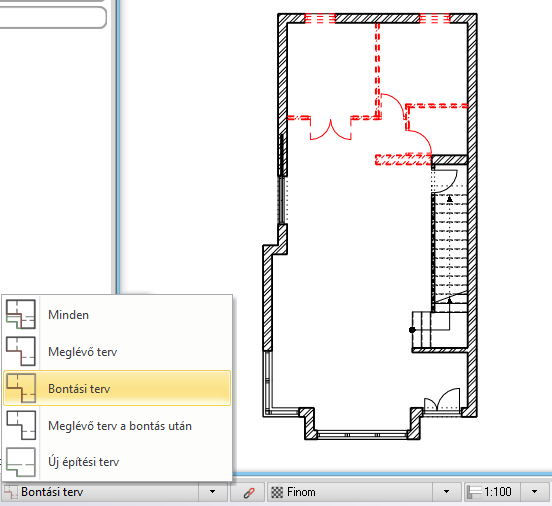

Ha a Minden vagy Meglévő terv szűrőt használjuk, és ott jelöljük ki a bontandó elemeket, akkor erre a szűrőre átváltva a bontott elemeket alapértelmezetten piros színnel jeleníti meg a program mind az alaprajzon, mind pedig a 3D-ben.

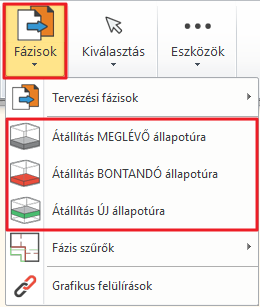

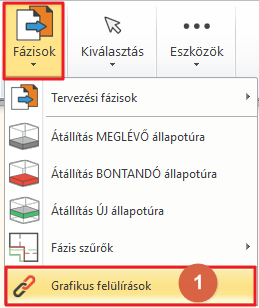

Ha bontásra szeretnénk egy elmet állítani először is válasszuk a Minden vagy a Meglévő terv szűrőt majd a Menüszalag / Szerkesztés / Fázisok eszköztár alatt lévő Átállítás BONTANDÓ állapotúra parancs segítségével módosítsuk.

Itt többek közt lehetőségünk van megadni, hogy egy elem a meglévő, azaz az eredeti állapothoz tartozzon, bontásra ítélt elem legyen vagy pedig egy teljesen új elemként szeretnénk megjeleníteni a terven.


Az adott parancs elindítása után a kiválasztott elemek állapota átáll az új állapotra.

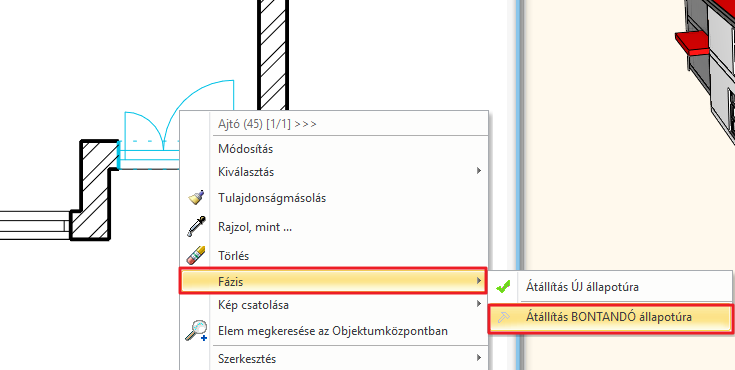

Ezt megtehetjük egy másik módon is. Jobb klikkel kattintsunk rá a kiválasztott elemre, és a megjelenő menüből válasszuk a Fázisokat, majd állítsuk át a megfelelő állapotra pl.: Bontandó.


Az elbontandó nyílászárók helyén kitöltés marad. Ez látható a grafikus felülírás színével a 3D nézeten.


Meglévő állapot bontás után
Minden, ami a bontási fázisban meg volt jelölve, hogy el lesz majd bontva, azt ebben a fázisban már egyértelműen mutatja a program, hiszen a bontott elemek ebben a fázisban már nem jelennek meg. Így a terv jobban átlátható, és kezdődhet a tervezés következő folyamata, vagyis az új elemek elhelyezése a tervben.

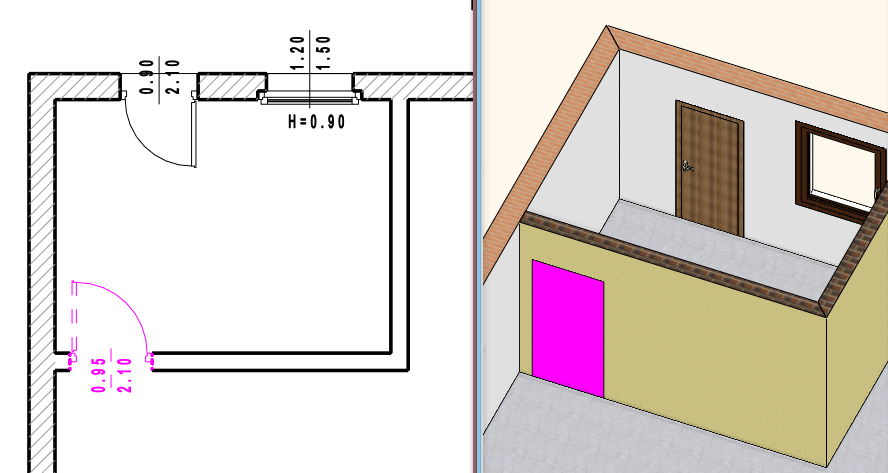

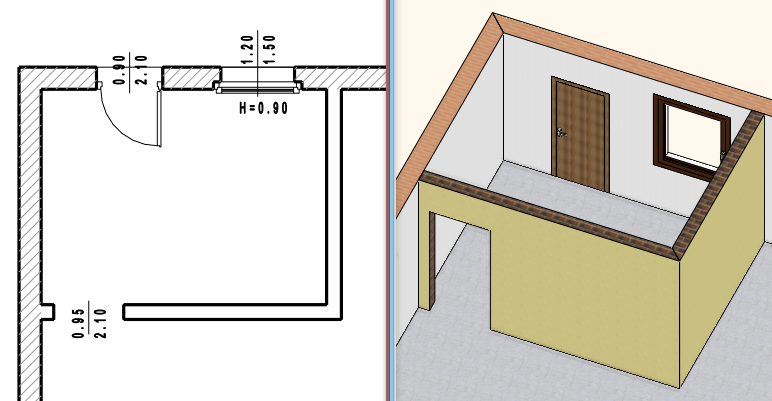

A nyílászárók helyén ameddig nem helyezünk el új nyílászárókat vagy falazzuk be addig egy nyílás marad. Ez látható mind az alaprajzon mind pedig a 3D-ben.


Új építési terv

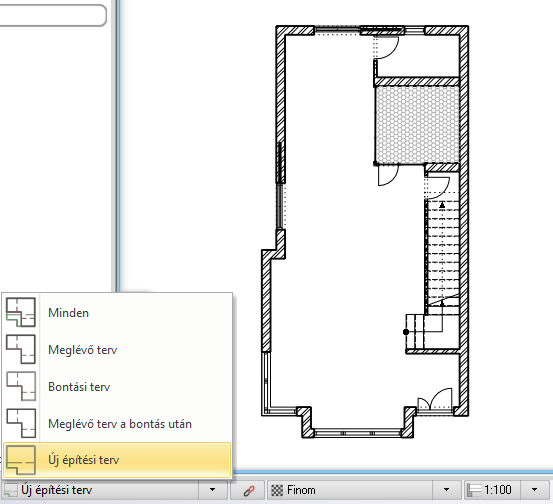

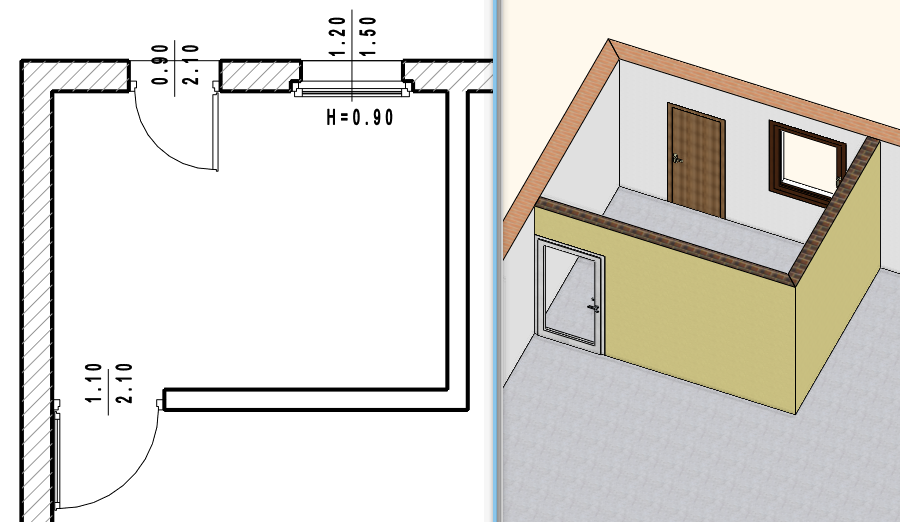

Az új építési terv a befejező állapot. Az elbontandó falaink, vagy a falakban elbontott nyílások és egyéb elemek már eltűntek. Ebben a fázisban kétféleképpen tervezhetünk:

1. új elemeket helyezünk el, vagy
2. ha ezt korábban a Meglévő terven már megtettük, akkor jobb klikkel kattintsunk rá a kiválasztott elemre, és a megjelenő menüből válasszuk a Fázisokat, és állítsuk az állapotát: Átállítás új állapotúra.


Összefoglalva: A meglévő tervből a bontás után az új elemek elhelyezésével eljutottunk az Új építési tervhez, vagyis a végső állapothoz.


Fontos, hogy amikor bontani szeretnénk vagy folytatni a munkát új elemek rajzolásával vagy elhelyezésével, akkor figyeljünk, hogy melyik állapotban állunk éppen. Érdemes ilyenkor a fázisszűrők közül vagy a Minden szűrőre vagy pedig a Meglévő terv szűrőre visszaállítani a tervet.

Ha egy elemhez helytelen állapot lett hozzárendelve a tervezés során, és ezt utólag észrevesszük, természetesen lehetőségünk van az adott elemhez más állapotot választani.

Grafikus felülírások
A grafikus felülírások célja a terv könnyebb áttekinthetősége.

A grafikus felülírások szabályozzák az új, elbontandó és meglévő elemek megjelenítését a különböző fázisszűrőt aktiválásakor.

Választhatjuk a felülírás opciót az Új, meglévő és elbontandó elemek megjelenítésének egységesítéséhez, vagy a kategória szerint az eredeti grafikus tulajdonságok megtartásához.

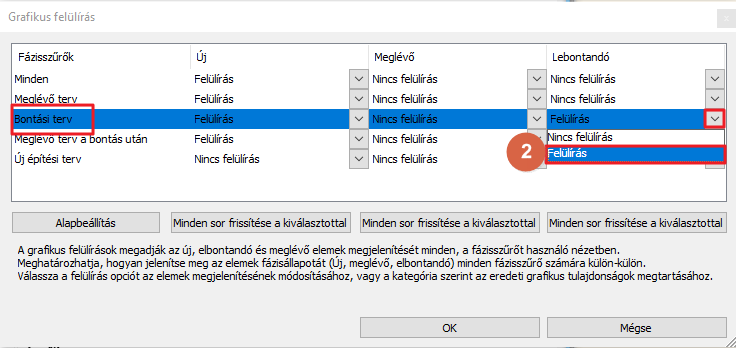

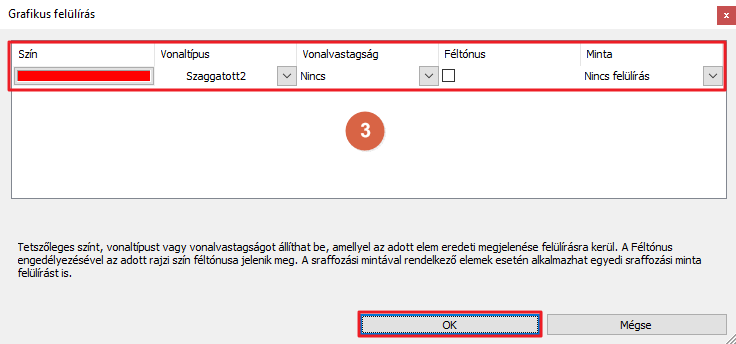

Nézzünk erre egy példát. A bontási terv megjelenítésénél jelenleg piros szín van beállítva és szaggatott vonal. Ezeket mind módosíthatjuk igényeink szerint.




Ezeket a beállításokat megtehetjük a többi állapotnál is.

Amennyiben még több részletre vagy kíváncsi, nézd meg ingyenesen elérhető videónkat a témáról.
