Címkék
A címke a legújabb funkció, amely elősegíti a tervek jobb dokumentálását az ARCHLine.XP 2020 változatban.
1.1. Címkék
A címke egy jelölés, vagy megjegyzés az elemek azonosításához a rajzon.
Miért érdemes használni a címkéket?
- Az elemhez tartozó adatokat közvetlenül a nézetre lehet helyezni ahelyett, hogy különálló és könnyen elavuló statikus szöveges megjegyzések kerülnének a rajzra.
- Egyedi formátumú címkéket lehet létrehozni, hogy csak a számunkra fontos adatok jelenjenek meg a rajzon.
-A címke követi a projekt változásait. Mindig naprakész, valós idejű adatokat jelenít meg. Sőt a címke szerkeszthető, és a változtatás visszahat az elemre pl. méretek, anyagok.
A címke munkafolyamata a következő:
a. Címke sablon létrehozása az elemtípushoz, fal, födém, ajtó, ablak, stb..
b. Címkék automatikus vagy kézi elhelyezése.
c. Címkék frissítése.
1.2. Új címke létrehozása
Készítsünk egy új címkét.

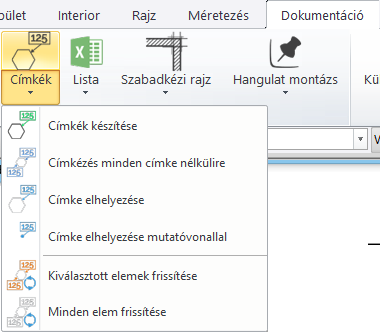

A címke parancsok a Menüszalag – Dokumentáció – Címkék almenüben találhatók.

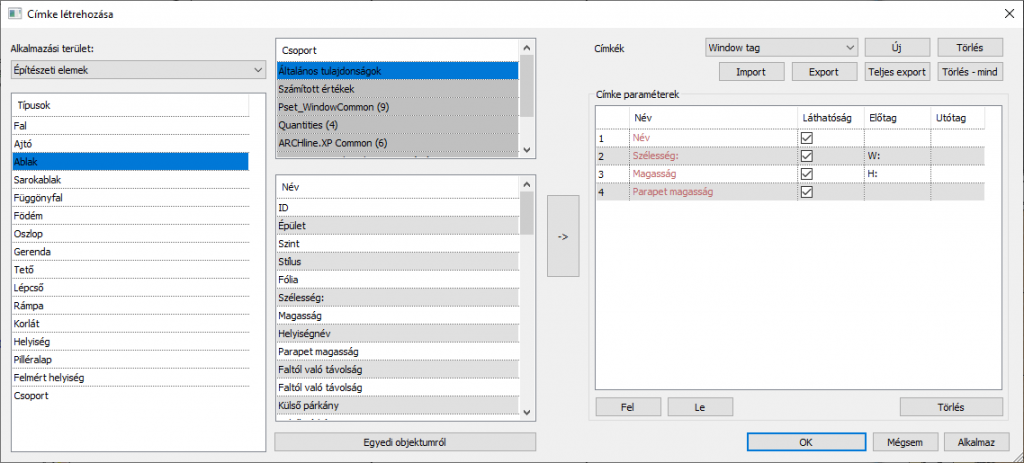

Válasszuk a Címkék készítése parancsot.
Először válasszuk ki az alkalmazási területet, ami lehet Építészeti elemek, interior, környezet vagy gépészet. Válasszuk ki milyen elemtípushoz tartozó címkét szeretnénk létrehozni.
Válasszuk az Építészeti elemeket az Alkalmazási terület listából, majd a Fal típust.

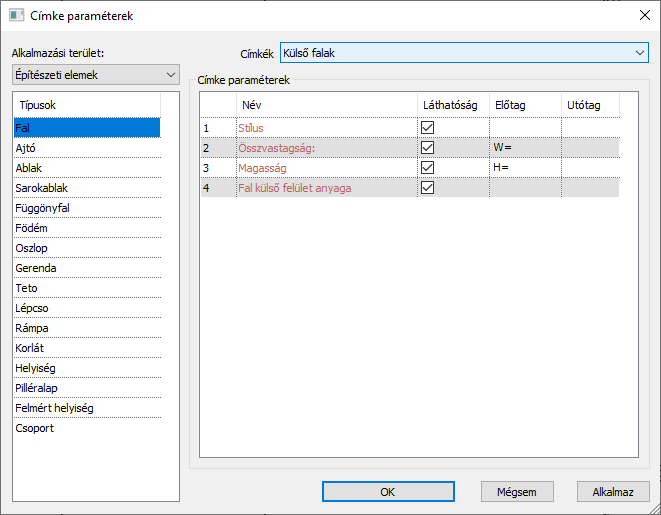

Az Új gomb megnyomása után adjunk nevet az új sablonnak: Külső falak.
Az új címke jelenítse meg a fal stílus nevét, a méreteket (szélesség és magasság) és a külső burkolat anyagát.
Az aktuális típushoz tartozó paraméterek a párbeszédpanel közepén találhatók.

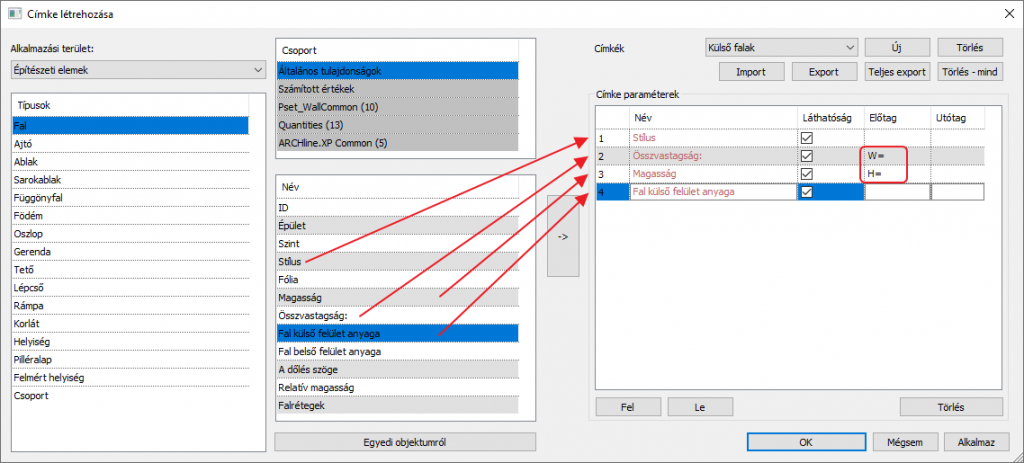

Elsőnek válasszuk a Stílus elemet, és a -> gombot megnyomásával tegyük át a jobb oldali táblázatba. Tegyük ugyanezt az Összvastagság, Magasság és Fal külső felület anyaga elemmel.
Ezután írjuk be a W = és H = értéket a megfelelő Előtag mezőbe.
1.2.1. BIM paraméter hozzáadása

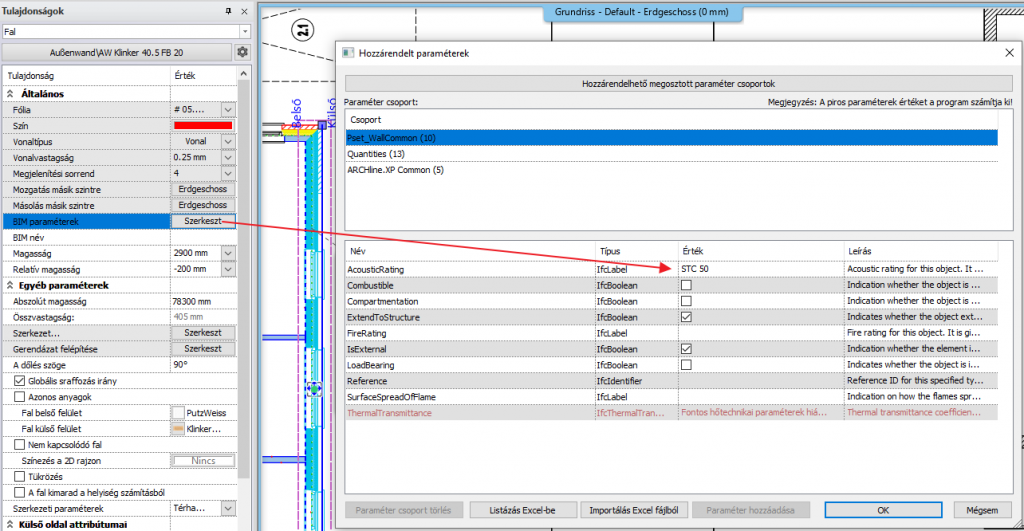

Adjunk hozzá még egy BIM paramétert, az akusztikus besorolást. Esetünkben a falnak már van hozzárendelt BIM paramétere, az akusztikus STC besorolás.
Az STC 50 nagyon jó zajszintet jelent - a hangos beszéd alig hallható.

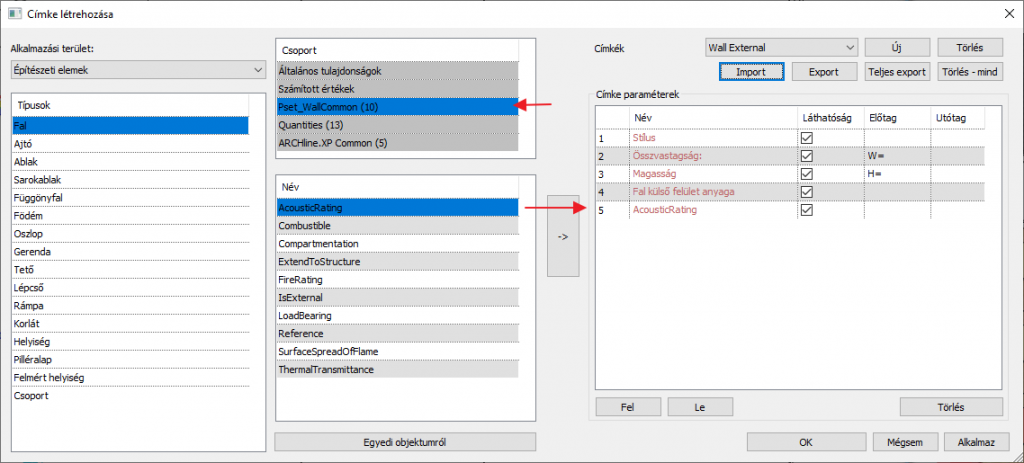

Kattintsunk a Pset_WallCommon csoportra, majd az AcousticRating elemre és nyomjuk meg a -> gombot.
Zárjuk be a párbeszédpanelt az OK gombbal. Mostantól a Külső falak stílus a projekt része.
Ha másik projektben is szükség van erre az új stílusra, az Export gomb megnyomásával el lehet menteni egy XML fájlba, amit a másik projektben be lehet importálni.
Most már ez az új alapértelmezett fal címke stílus. Az új fal címkék ezt a stílust fogják használni.
1.3. Címke elhelyezése

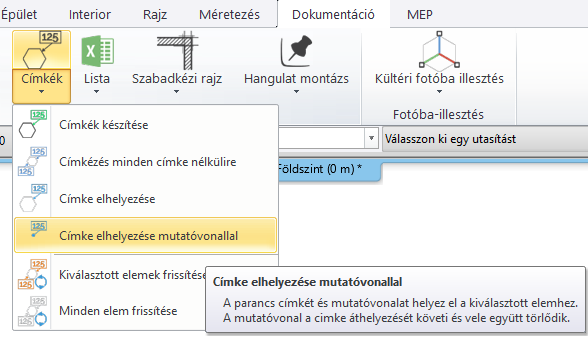

Helyezzünk el egy új címkét a Menüszalag – Dokumentáció – Címkék – Címke elhelyezése mutatóvonallal.
A Fal típusú címkék közül az előbb létrehozott Külső falak nevű stílust választom.

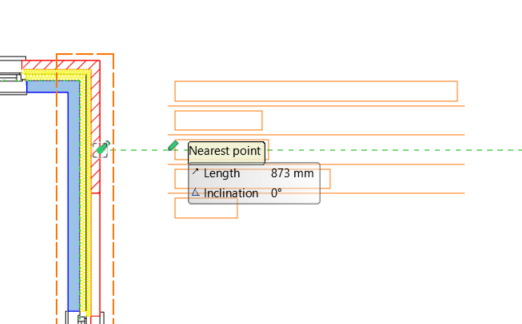

A terven kiválasztok egy falat, hogy a címkét hozzárendeljem, majd elhelyezem a terven.
A parancsot meg lehet ismételni ugyanúgy az ablakokra, ajtókra stb.
1.4. Címkék szerkesztése

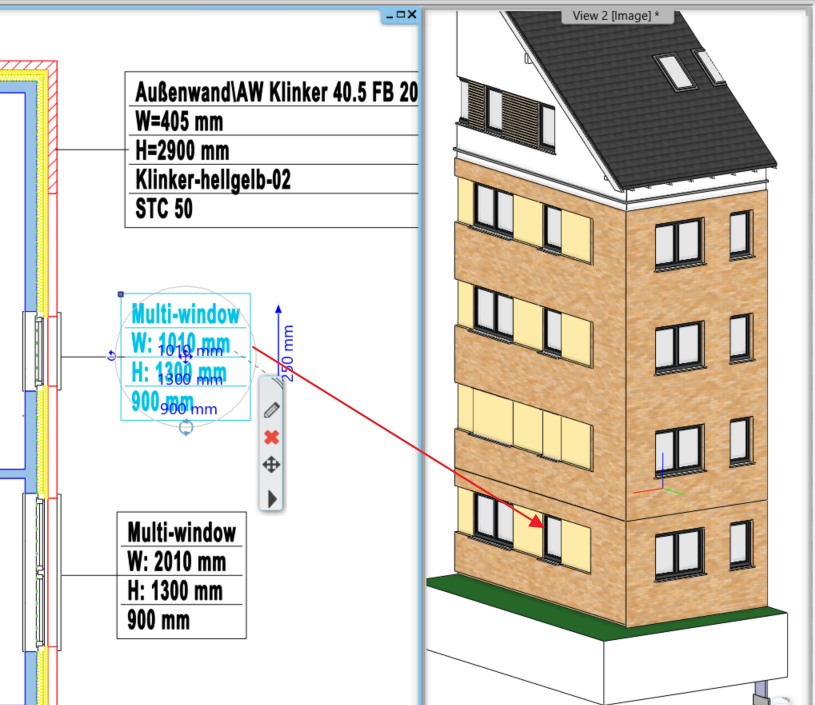

A címkében vannak olyan mezők, amelyek szerkeszthetők. A mező szerkeszthetősége a címke típusától függ. A szerkeszthető paramétert sötétkék szöveg jelöli. A címke kiválasztása után a módosítani kívánt kék szövegre kell kattintani. Megjelenik a szerkeszthető mező, és itt lehet módosítani a tartalmat.

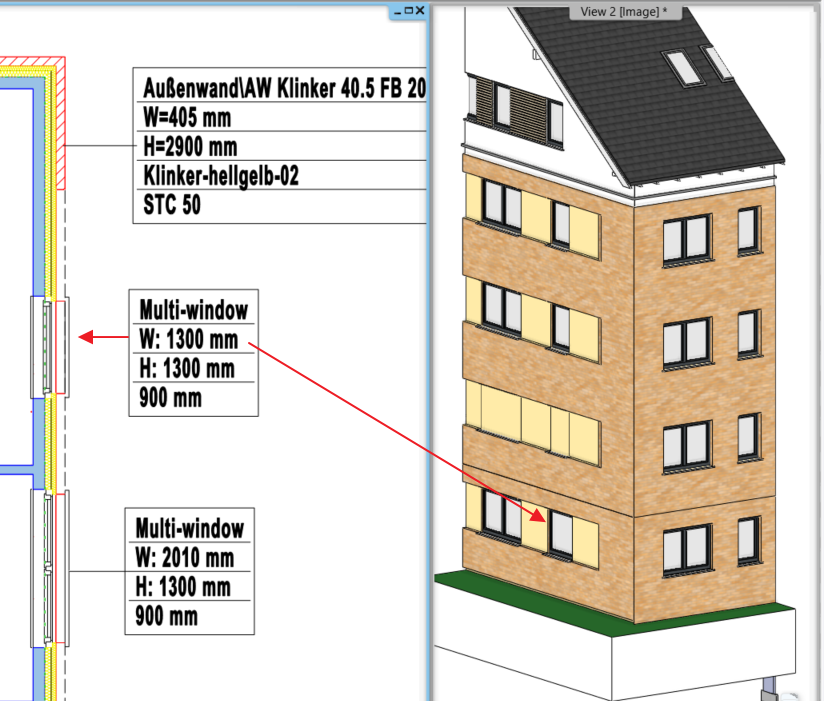

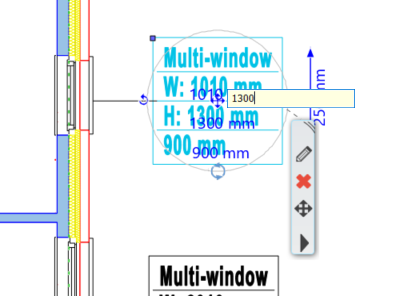

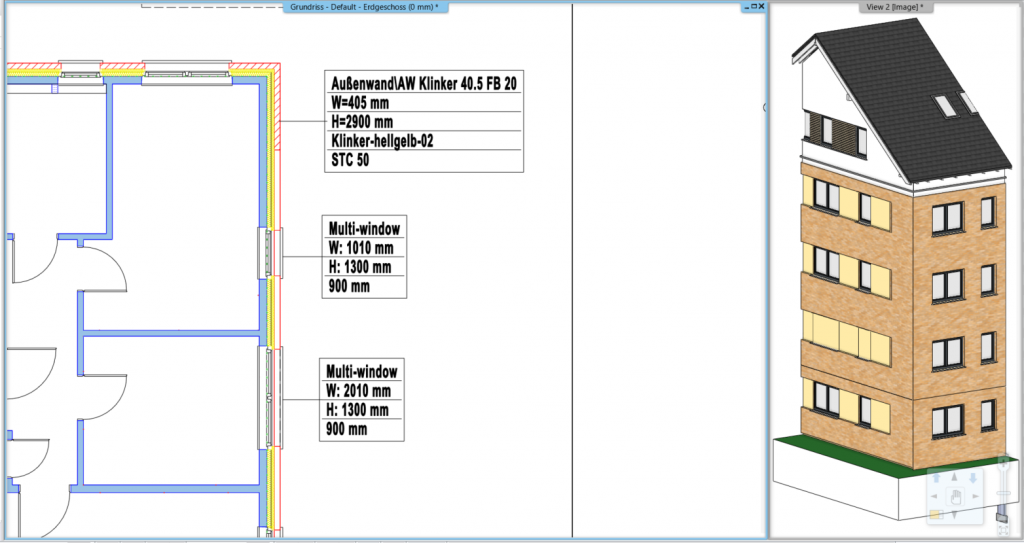

Ebben az esetben az ablak szélessége kap új értéket 1010 mm -> 1300mm. A változás azonnal végrehajtódik mind az alaprajzon, mind a 3D nézeten.
Anyag módosítása

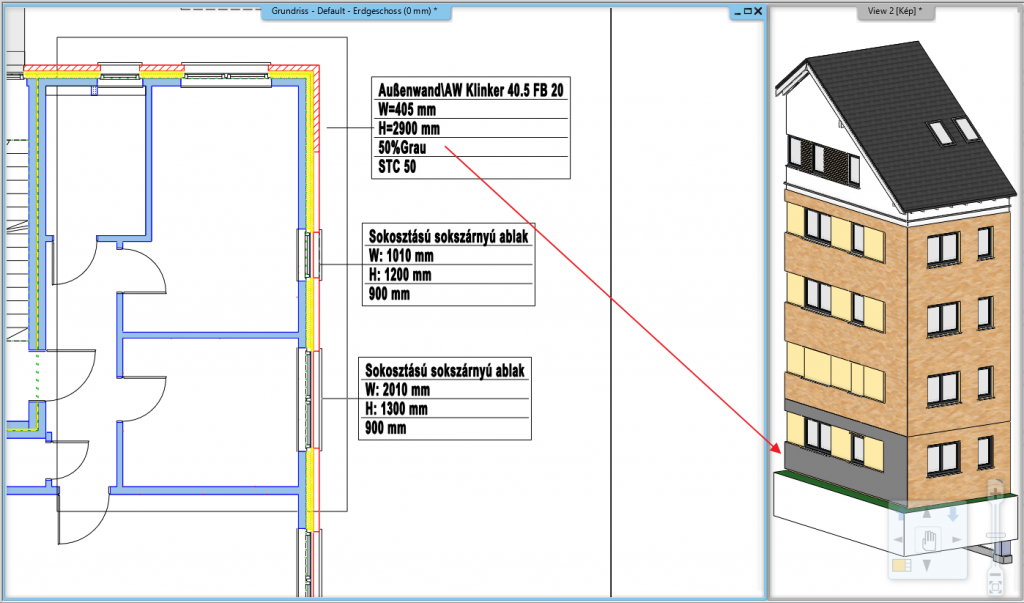

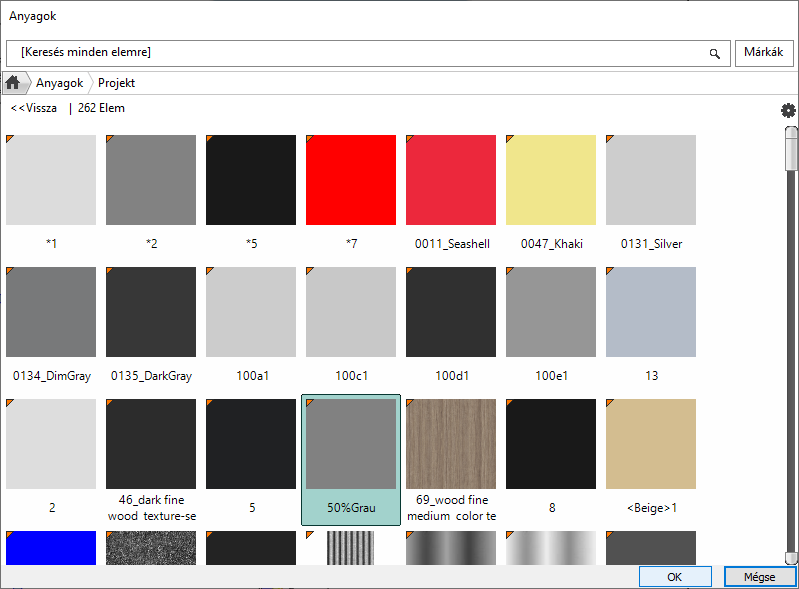

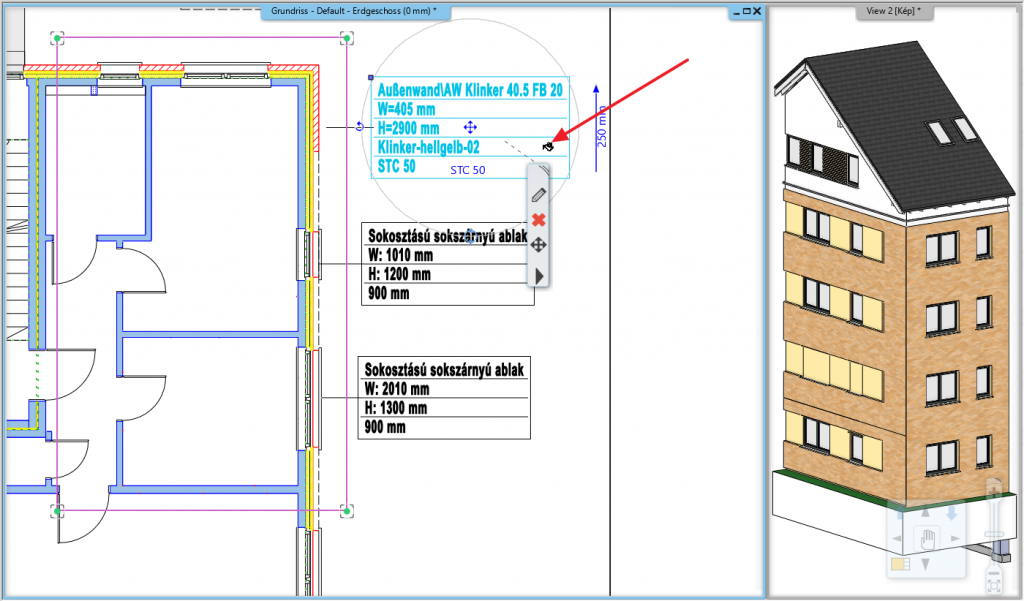

A geometria méretek mellett az anyagokat is lehet közvetlenül a címkéből módosítani. Ehhez a kiválasztás után a festőecsetre kell kattintani és a megjelenő Anyagok párbeszédpanelen lehet kiválasztani az új anyagot. A változás azonnal végrehajtódik mind az alaprajzon, mind a 3D nézeten.
1.5. A címkék követik a modell változásait
Az elhelyezett címkék a projekt adattartalmát jelenítik meg, tehát a címkék tudják követni az elemek változását.
Ha megváltozik pl. az ablak szélessége, a címkék frissítése paranccsal lehet aktualizálni a vonatkozó címkék tartalmát.

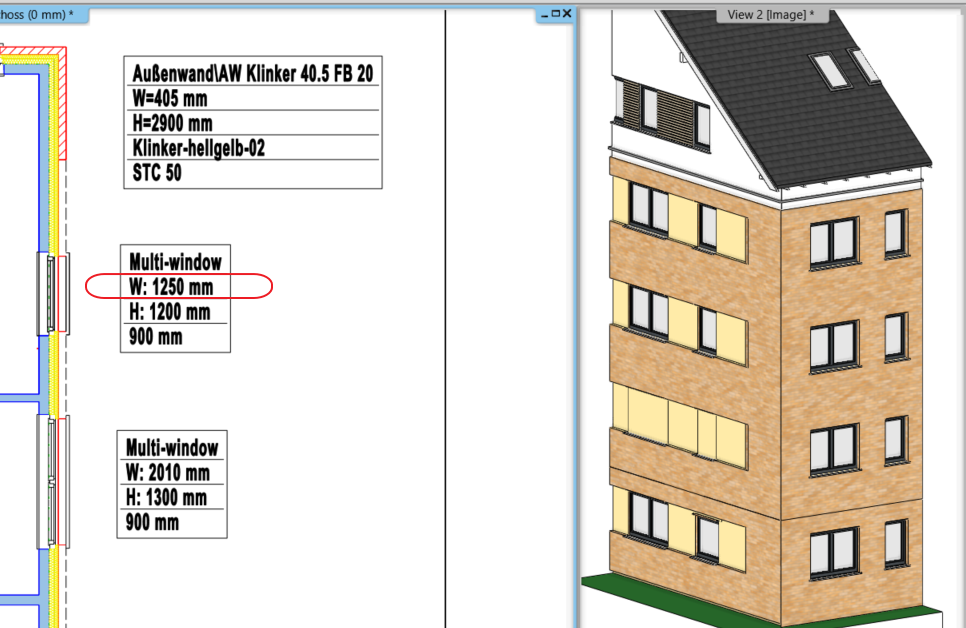

Ebben a példában az ablak szélességének új értéke 1250 mm.

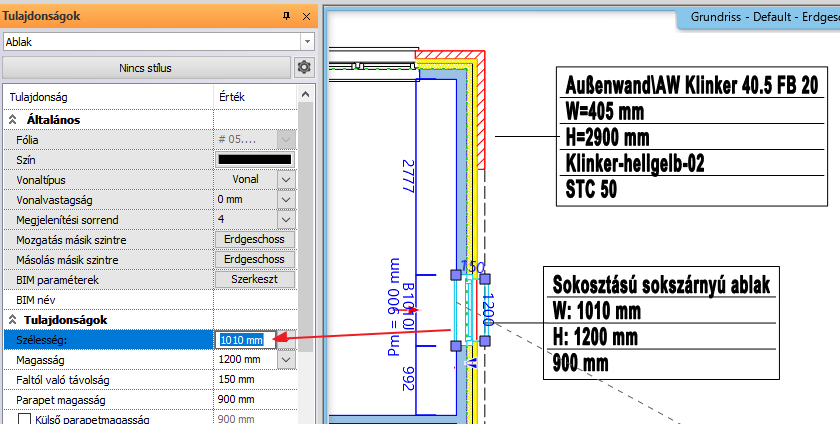

Az ablak kiválasztása után Tulajdonságok panelen lehet szerkeszteni a szélesség mezőt. Az új érték 1250 mm. Az alaprajz és a 3D nézet frissül az új adat szerint.
Válasszuk a Címke menü – Minden elem frissítése parancsot.
