A tartószerkezetes lépcső bevezetésével tovább bővült a lépcső eszköztár az ARCHLine.XP 2020 változatban.
A tartószerkezetes lépcső alkalmazásával megoldható, hogy a lépcső akár csak egy oldalon rögzített konzolos lépcsőfokokkal, vagy akár középső, esetleg kétoldali tartószerkezettel elegáns, légies hatást keltő lépcsőként jelenjen meg.
Létrehozás

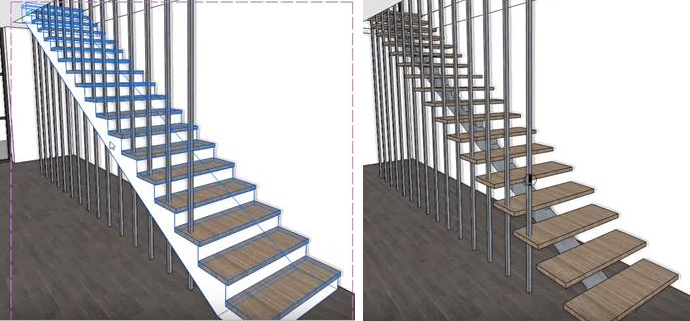

A tartószerkezetes lépcsőt egy meglévő lépcső átalakításával vagy közvetlenül is létrehozhatjuk.

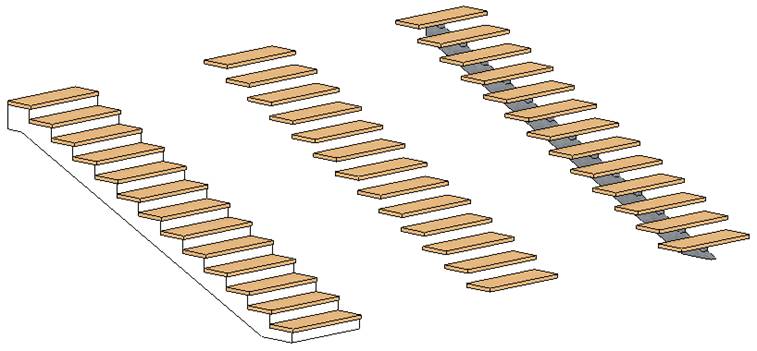

Kétféle szerkezet választható a tulajdonságok lapon:
a. Lépcső betontesttel.
b. Lépcső csak fokokkal.
c. Tartószerkezetes lépcső.
Lépcső átalakítása: Lépcső tartószerkezettel

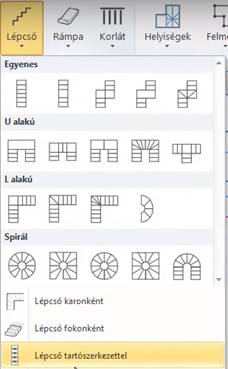

Parancs: Szalag menü – Épület – Lépcső – Lépcsőszerkezet tartószerkezettel
Középvonalon, jobb- vagy baloldalt helyezhető el a tartószerkezet.
A tartószerkezet két részből áll: a többnyire a lépcsőfokok alatt, vagy oldalán elhelyezkedő alátámasztásból és a tartószerkezetből, ami acél lépcsők esetében gyakran zártszelvény keresztmetszetű.

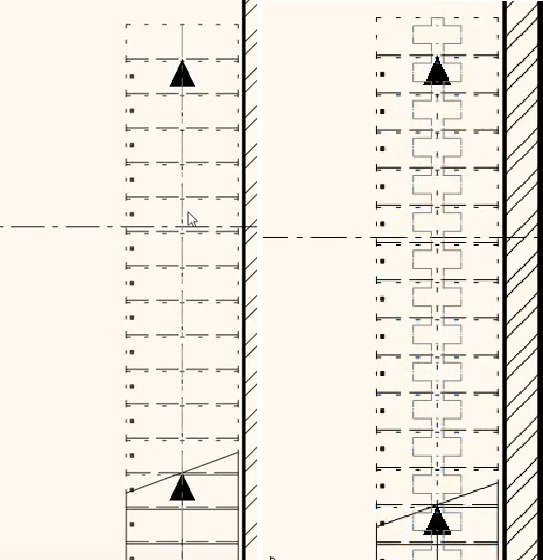

A tartószerkezet az alaprajzon alapbeállításban a középvonalával jelenik meg, amit át lehet állítani felülnézeti megjelenítésre.

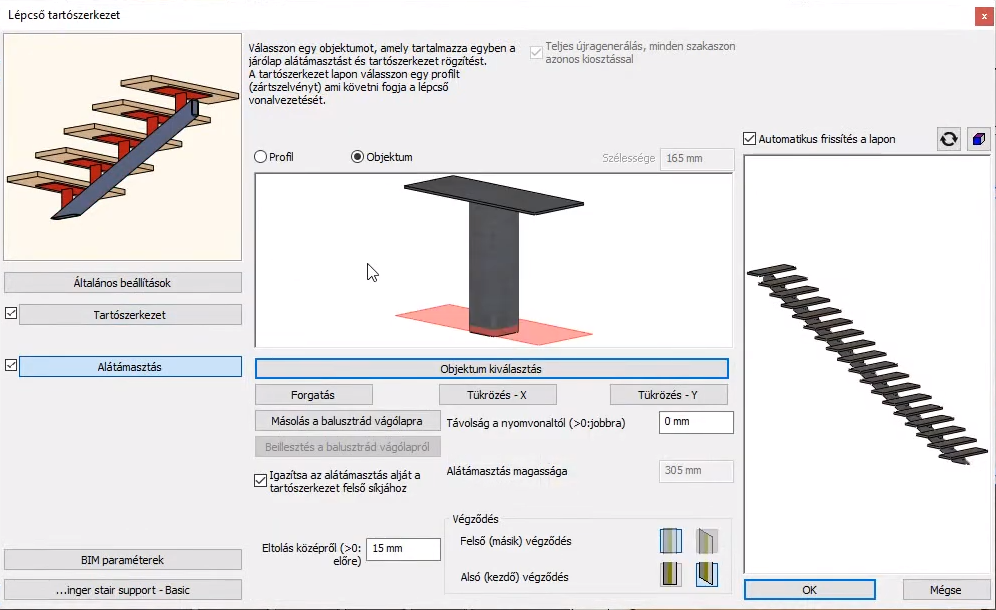

Sokfajta tartószerkezetet lehet kialakítani különböző alátámasztással és tartószerkezettel. Alátámasztásként profilokat, illetve kész objektumokat egyaránt használhatunk. Ez utóbbiak lehetnek korábban letöltött objektumok vagy akár saját magunk által készített egyedi elemek.
Beépített stílusok:

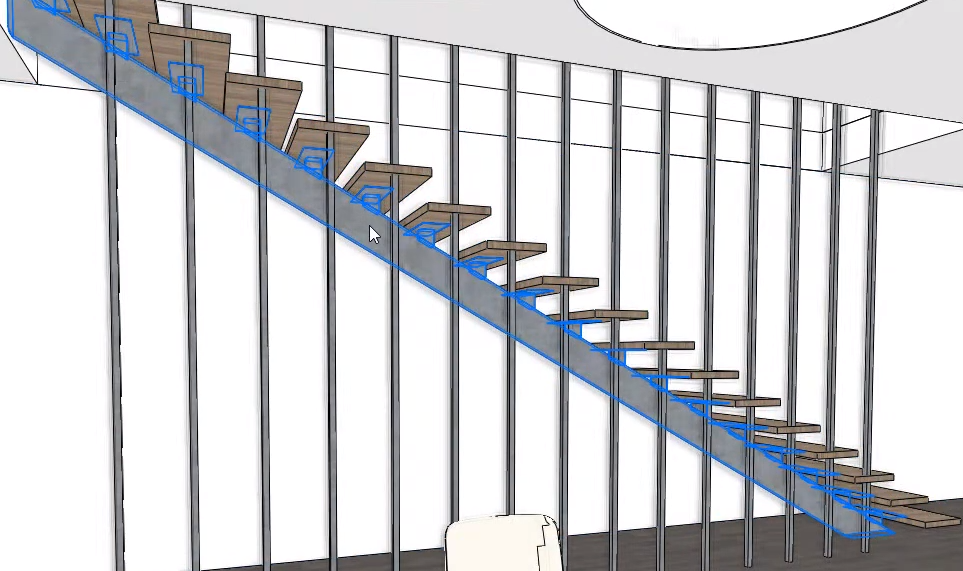

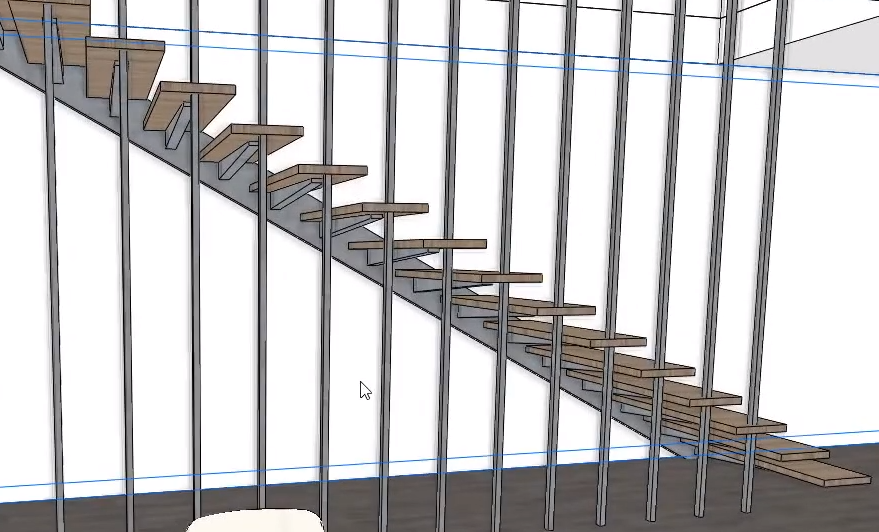

Jobb oldali tartószerkezet konzollal

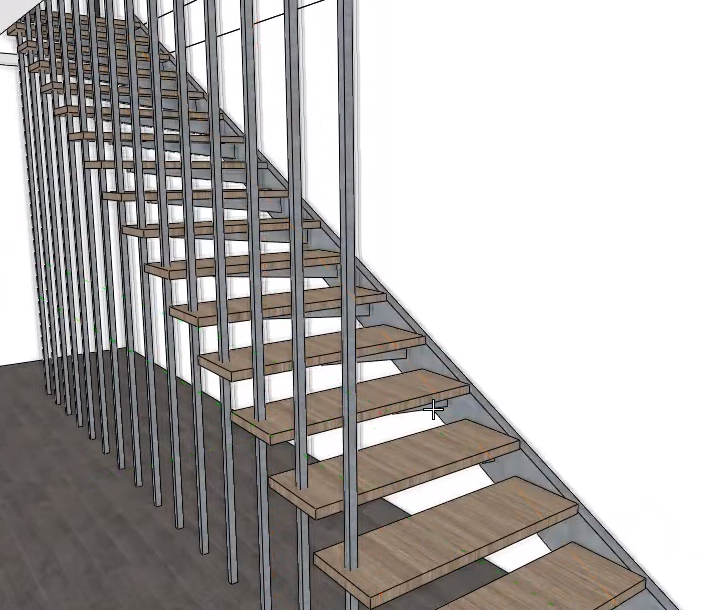

A lépcső ergonómiáját, alapvető geometriáját a tartószerkezet alkalmazása nem változtatja meg, azaz egy meglévő lépcső alá tetszőleges tartószerkezetet lehet készíteni.

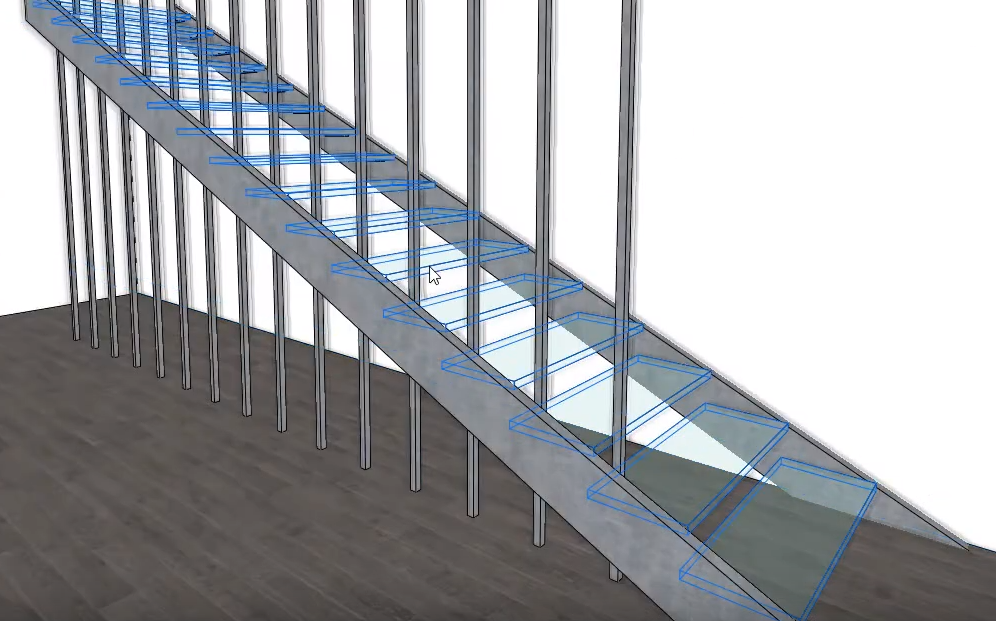

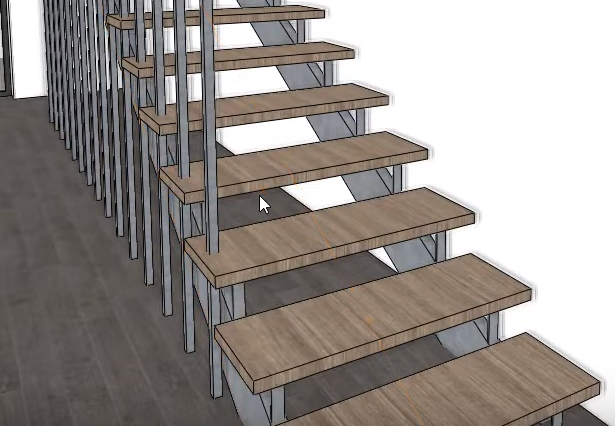

A program több új gyári lépcső és támasz stílussal rendelkezik. Ilyen például az "Üveglépcső kétoldali támasszal".

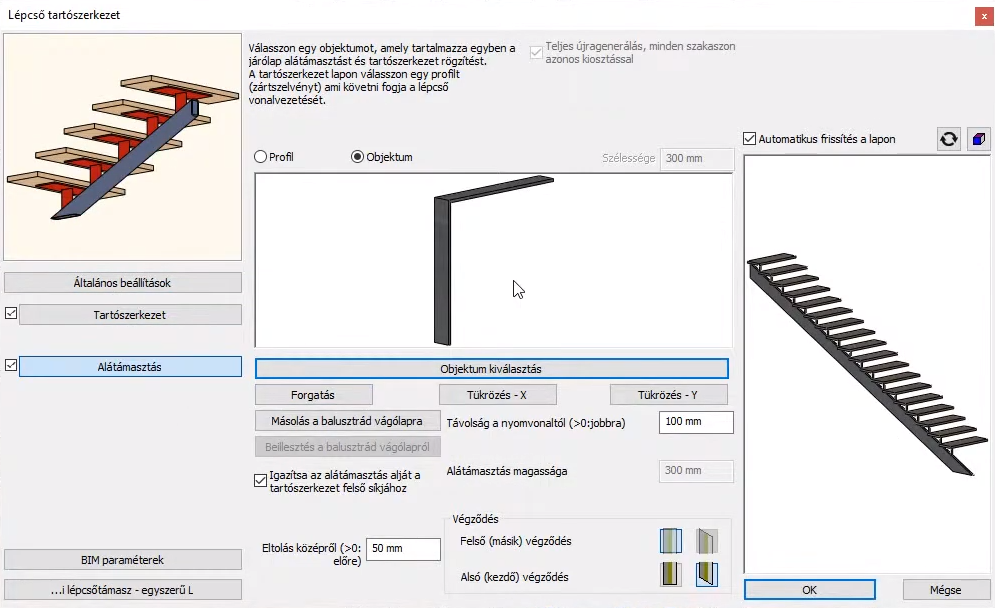

"Egyszerű L alakú lépcsőtámasz" - itt az alátámasztás egy egyszerű L idom.
Tartószerkezet szerkesztések

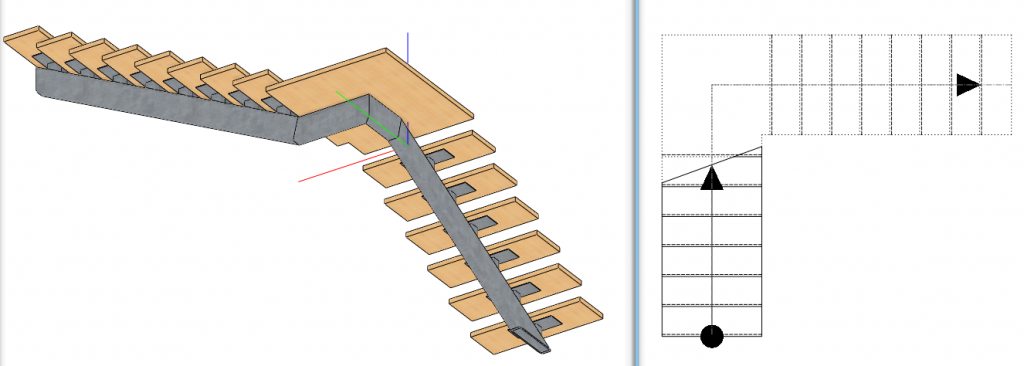

Pihenővel készített lépcső esetén a pihenő alatt nincsen alátámasztás csak a tartószerkezet jelenik meg.

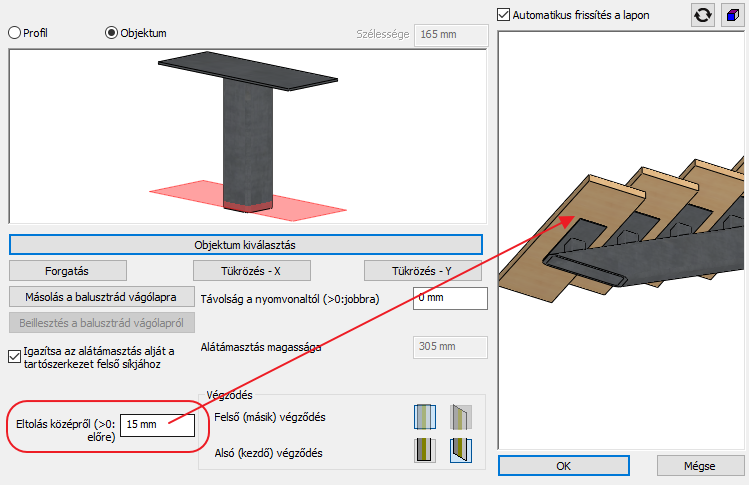

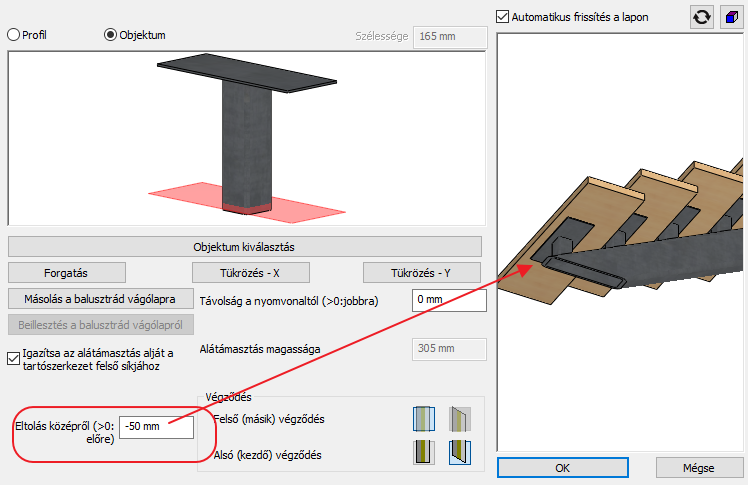

Az alátámasztás helyzetét a járólaphoz képest lehet megadni, ezzel a járóvonal irányának megfelelően előre vagy hátra pozícionálva azt:

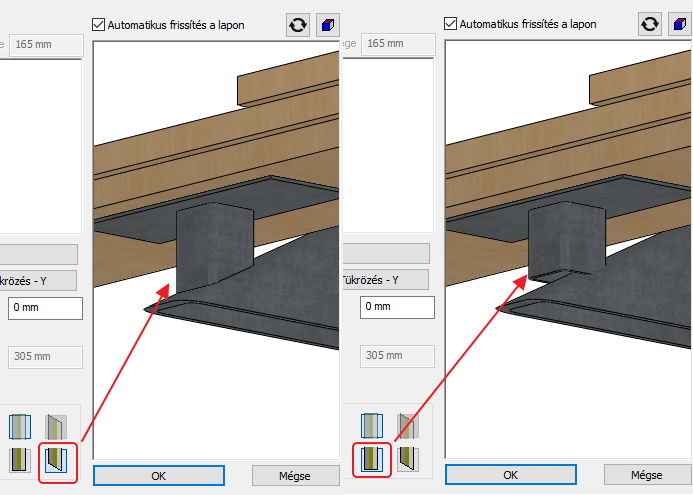

A tartószerkezet és az alátámasztás kapcsolatának illeszkedését az alábbi ikonokkal lehet beállítani.
