2020 ÚJDONSÁGOK
Az ARCHLine.XP 2020 változat folytatja tovább azt az irányt, amit a 2019. változatban kijelöltünk:
1. A terv magasabb szintű szervezettsége: a dokumentáció és a világítási terv területén
2. Új és megújult utasítások a felhasználói kérések alapján
3. Új típusú látványtervezés: magasabb minőségű anyag átadás a LIVE programnak
Az ARCHLine.XP 2020 változat: MEGJELENT
1. A terv magasabb szintű szervezettsége: a dokumentáció és a világítási terv területén
2. Új és megújult utasítások a felhasználói kérések alapján
3. Új típusú látványtervezés: magasabb minőségű anyag átadás a LIVE programnak
Az ARCHLine.XP 2020 változat: MEGJELENT

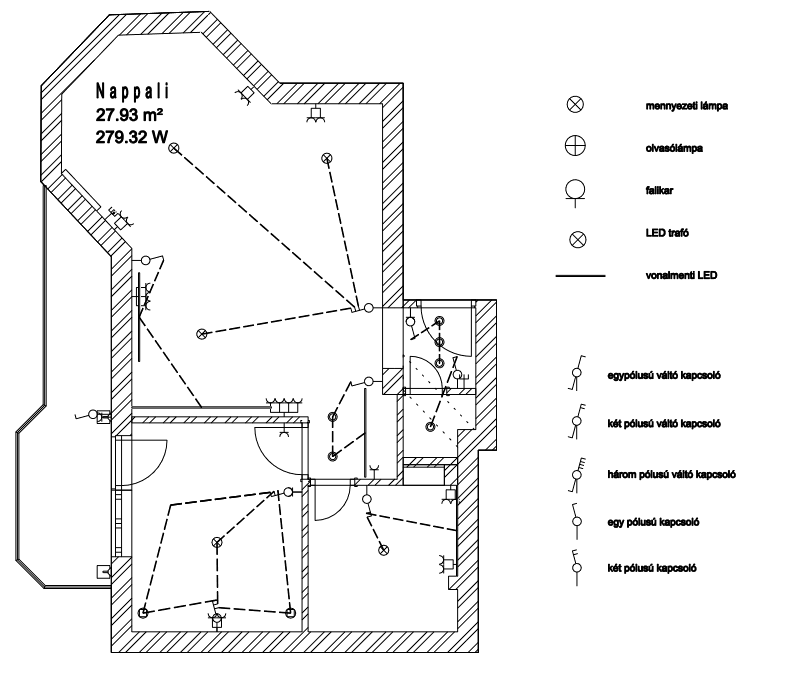

VILÁGÍTÁSTERV KÉSZÍTÉSE
A funkció segít elkészíteni a világítási tervet a kapcsolók és lámpák összerendelésével.
A lámpák szimbolikus ábrázolása egységes alaprajzi megjelenítést tesz lehetővé.
A módszer a következő:
-
A lámpák világítótest típusának meghatározása: mennyezeti, fali, asztali, állólámpa vagy spot lámpa
-
Váltás a lámpák szimbolikus ábrázolására
-
Kapcsolók és a lámpák összerendelése
-
A kapcsolók és lámpák állapotának ellenőrzése: mely kapcsoló foglaltak, melyek szabadok, illetve mely lámpákat még nem kapcsol kapcsoló.
-
Végezetül a program információt ad a helyiségbe beépítendő teljesítményről.

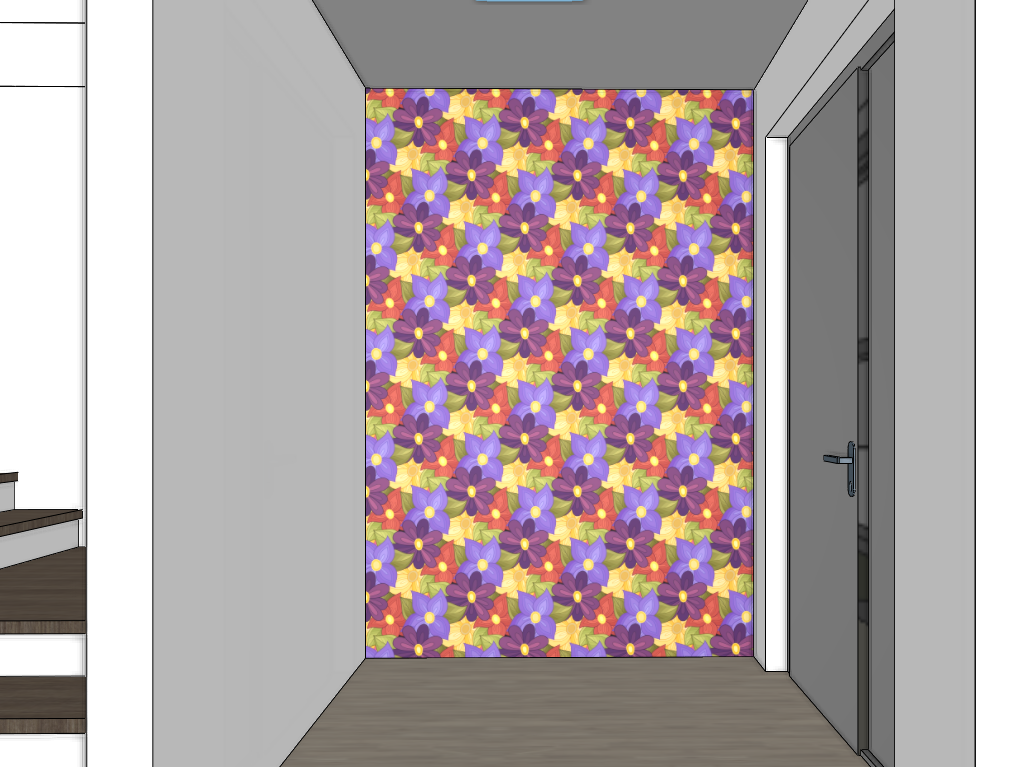

TERÜLŐMINTA KÉSZÍTÉSE
Lehetőség van a betöltött textúra minta terülőmintává alakítására. Ez azt jelenti, hogy a minta sor és oszlop folytonossá válik. Ezzel az új utasítással lehetőség van a textúra szerkesztésére a programon belül, nem kell külső képszerkesztő programhoz folyamodni. Az így szerkesztett mintát elmentjük anyagként és máris használhatjuk a modellben.
„A pattern tulajdonképp egy olyan kis képecske, amit ha minden irányban ismételve egymás után raksz, akkor egy terülőmintát alkot, és akármeddig ismételve kitöltheted vele a rendelkezésre álló teret. Mivel a minta ismételhető, így nem látod, hogy a kép bárhol megszakadna.”

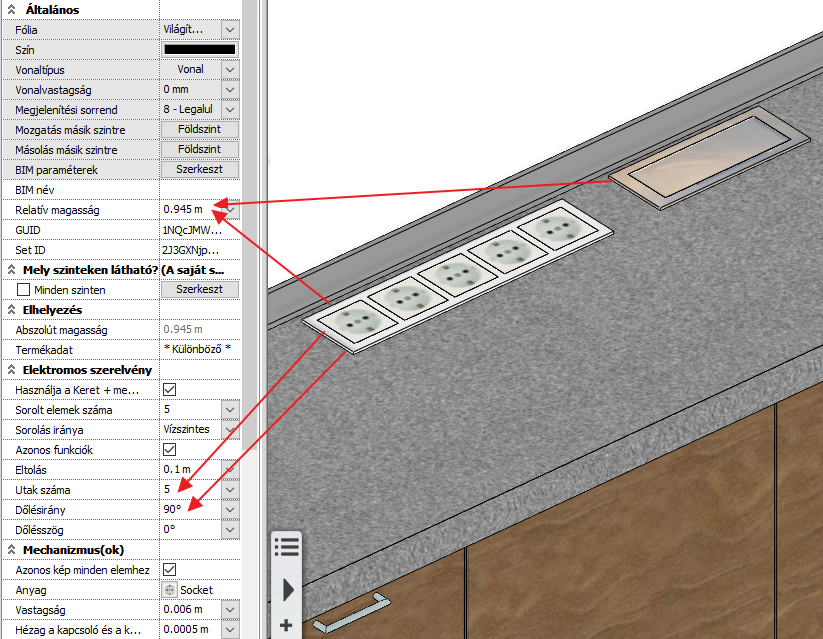

BÚTORBA, PADLÓBA SÜLLYESZTETT DUGASZOLÓALJZATOK
Az elektromos szerelvények a falakon történő elhelyezés mellett, elhelyezhetők munkalapokba, födémek alsó, felső felületeibe, azaz vízszintes elhelyezéssel.

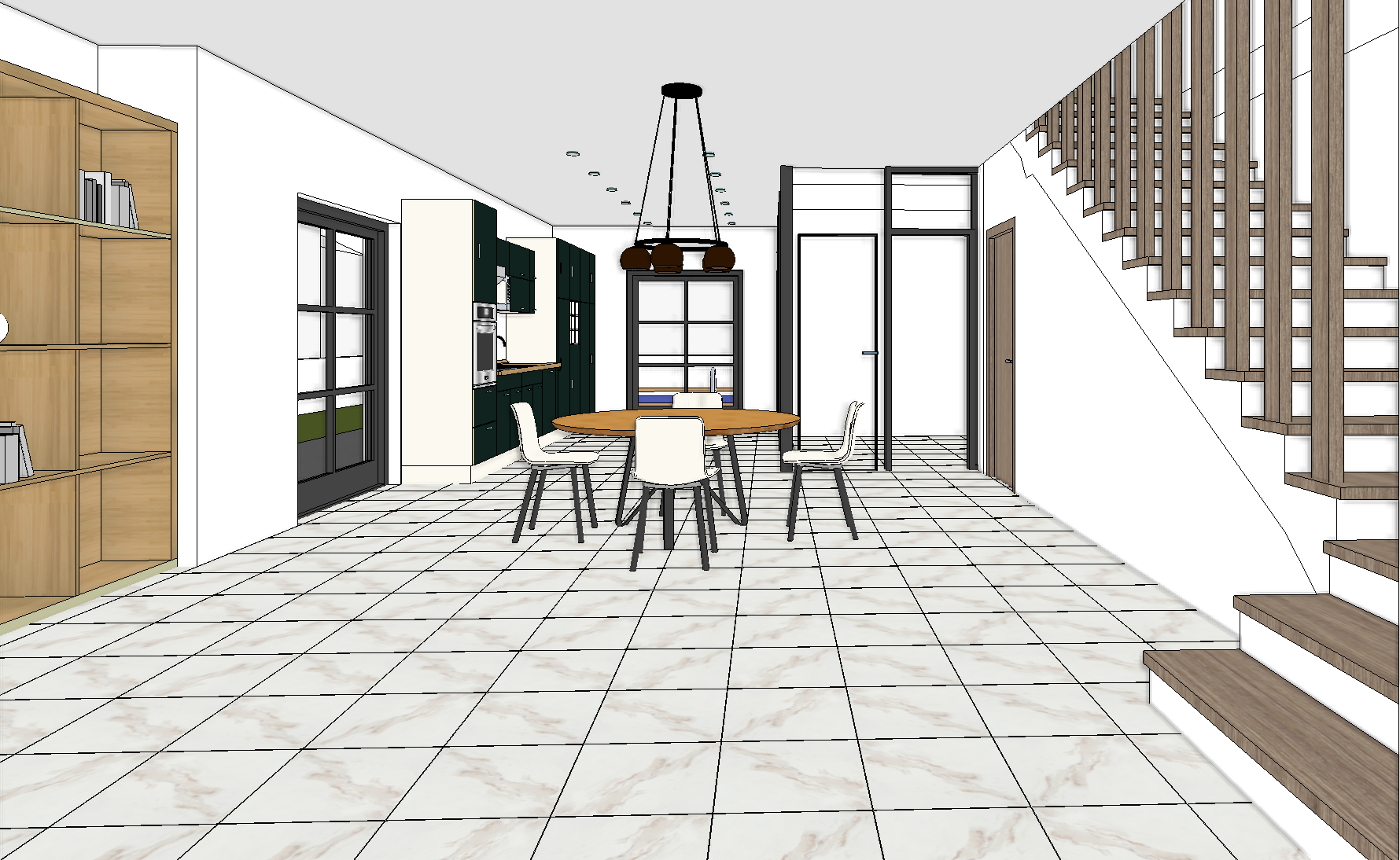

BURKOLÁS VÉLETLENSZERŰEN ELFORGATOTT LAPOKKAL
Burkoláskor sok esetben a burkoló ugyanabból a lapból „keverve” teszi le a mintát. Ilyenkor a lapokat véletlenszerűen elforgatja, ezzel egy sokkal természetesebb eredményt kapunk.
A lapokkal való burkolásnál beállítható a „Csempék véletlenszerű burkolása” opció, így a lapok elforgatva helyeződnek el. Az utasítás ismétlésével különböző véletlenszerű eredményt kapunk.
SZERKESZTŐMÓD – EGY MODELLBŐL TÖBB ELEM MENTÉSE
Sokszor szükségünk van a letöltött modellek szerkesztésére. A Szerkesztő módban lehetőség van arra, hogy csak a kiválasztott elemeket mentse el, majd mentés után tovább folytathatjuk a munkát egy másik kiválasztott elem vagy elemek mentésével. Közben elemeket törölhetünk, illetve szükség esetén áthelyezhetünk, forgathatunk.
TETŐABLAK GEOMETRIA KITERJESZTÉS
A tetőablaknak a tetőkontúrral való közös kontúrvonala a 2020-as változatban megengedett. A továbbiakban csak a kontúrvonalak ütközése nem megengedett.

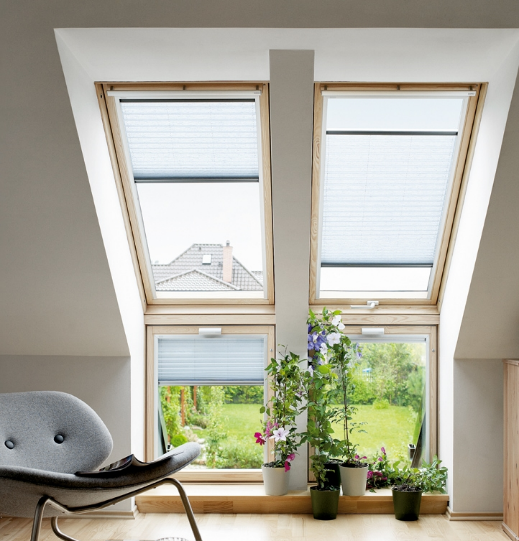

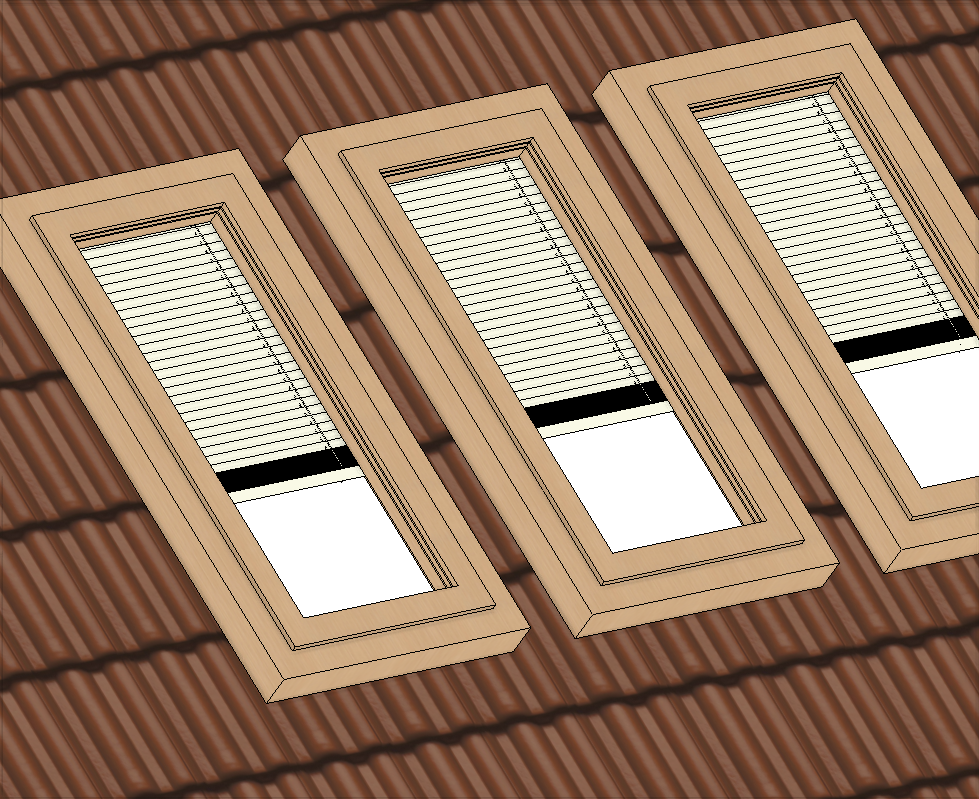

FERDE TETŐTÉRI ABLAK FÜGGÖNYÖZÉSE
A Függöny eszköz használható tetőtérben, tetőtéri ablakokra is, a függöny követi a tető dőlésszögét.

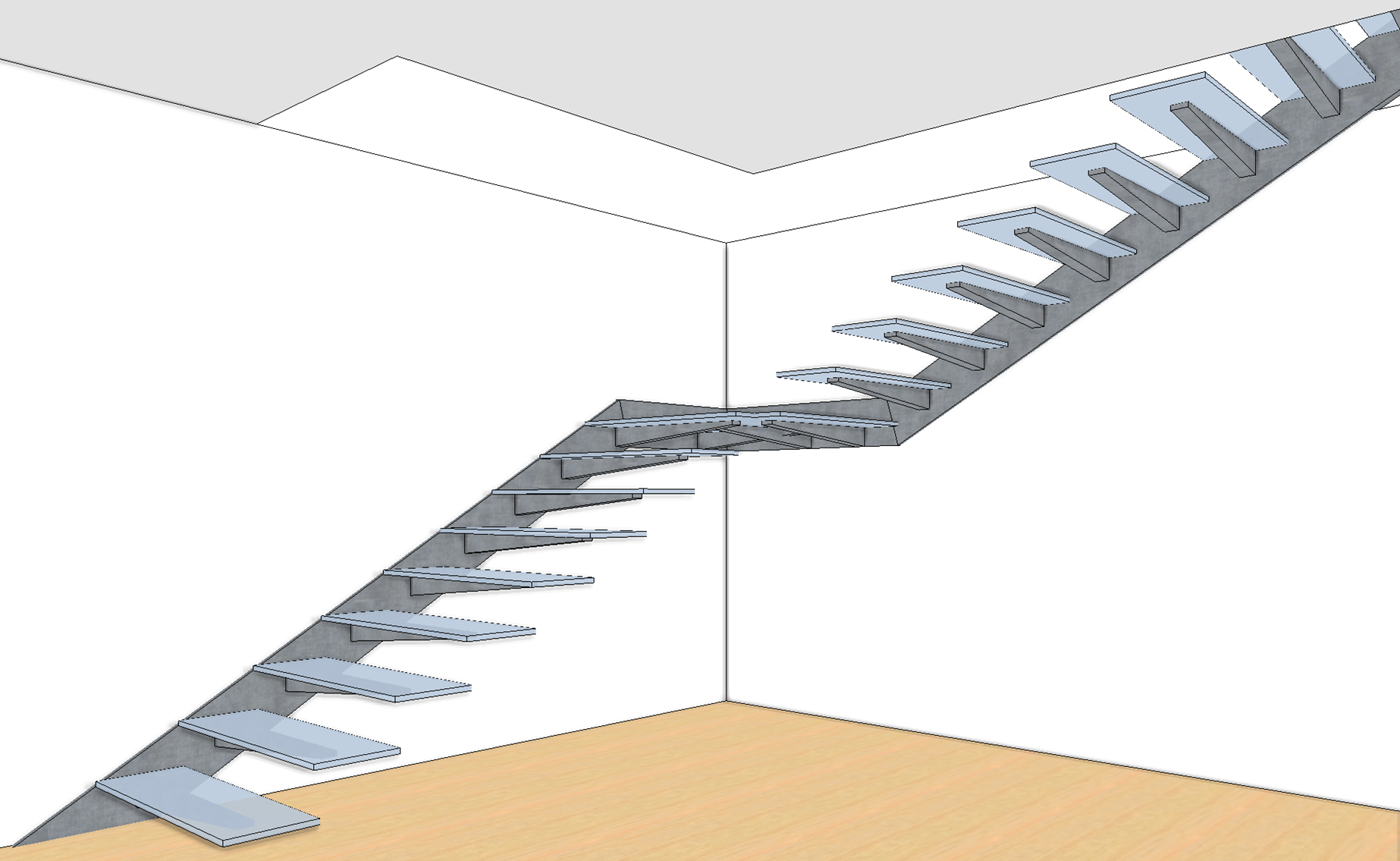

LÉPCSŐ TARTÓSZERKEZETTEL
Új szerkezetű lépcsők tervezését teszi lehetővé a 2020 változat.
Ilyen a függesztett szerkezetű lépcső, valamint az egygerinces vagy kettős tartószerkezettel támasztott lépcső.
A ilyen típusú lépcsők előnye, hogy nem igényelnek alátámasztást, így a lépcső légies, áttört szerkezetet eredményez.
A tartószerkezet két részből állhat, a gerincből és a lépcsőfokokat tartó alátámasztás elemből.
A két elem az Objektumközpont profil és objektum kategóriákból szabadon kiválasztható.
A függesztett lépcső esetében a tartószerkezettől kinyúló konzolok tartják a lépcsőfokokat.
Az egygerinces vagy kettős tartószerkezettel támasztott lépcsőnél a gerincre ráhelyezett alátámasztás elem
tartja a lépcsőfokokat.
Ilyen a függesztett szerkezetű lépcső, valamint az egygerinces vagy kettős tartószerkezettel támasztott lépcső.
A ilyen típusú lépcsők előnye, hogy nem igényelnek alátámasztást, így a lépcső légies, áttört szerkezetet eredményez.
A tartószerkezet két részből állhat, a gerincből és a lépcsőfokokat tartó alátámasztás elemből.
A két elem az Objektumközpont profil és objektum kategóriákból szabadon kiválasztható.
A függesztett lépcső esetében a tartószerkezettől kinyúló konzolok tartják a lépcsőfokokat.
Az egygerinces vagy kettős tartószerkezettel támasztott lépcsőnél a gerincre ráhelyezett alátámasztás elem
tartja a lépcsőfokokat.

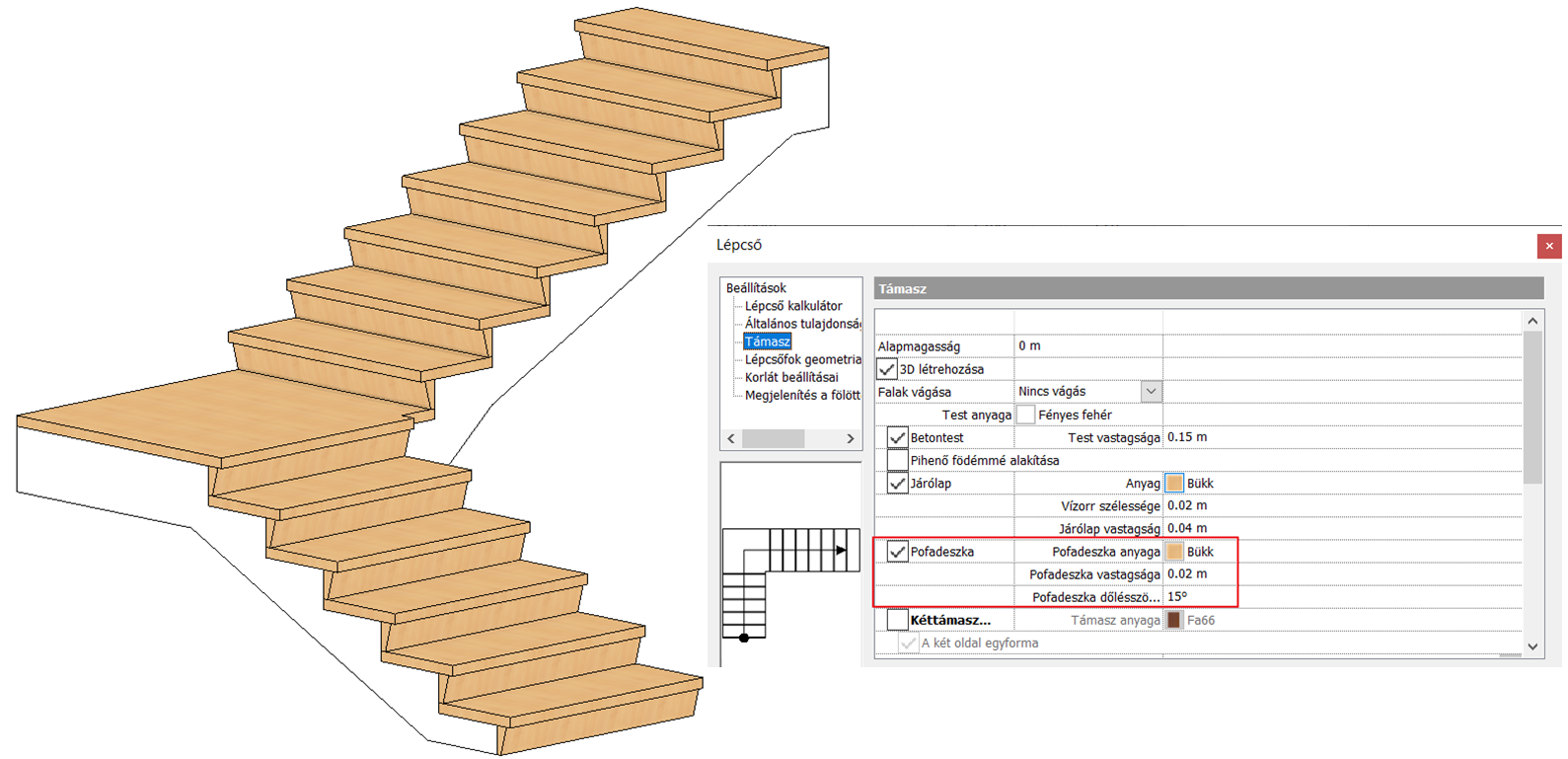

LÉPCSŐFOKOK FERDE POFADESZKÁVAL
A lépcső kényelmi fokát a lépcső adott alaprajzi helyigénye mellett a ferde pofadeszkájú lépcsőfokok alkalmazásával lehet növelni.
A nagyobb lépcsőfok mélység javíthatja a lépcső biztonságát is.
A nagyobb lépcsőfok mélység javíthatja a lépcső biztonságát is.

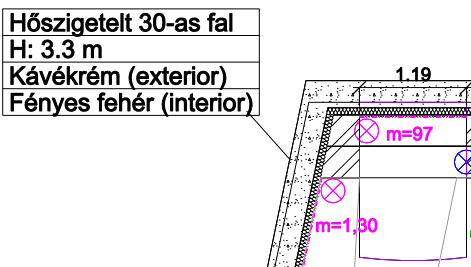

CÍMKÉK
A címke olyan felirat, amely egy elem azonosítására szolgál a rajzon.
A címkék a modell dokumentálását segítik az elemhez rendelt értékek megjelenítésével.
A címkék a tervezési folyamat során bármikor létrehozhatók és elhelyezhetők.
A címke formázható, azaz az elemhez rendelt értékek sorrendje átrendezhető.
A kimutatások elhelyezhetők az alaprajzon és Excel táblázatba menthetők.
A címkék frissítése utasítással a projekten történő változások, amelyek hatással vannak a címkékre, frissíthetők.

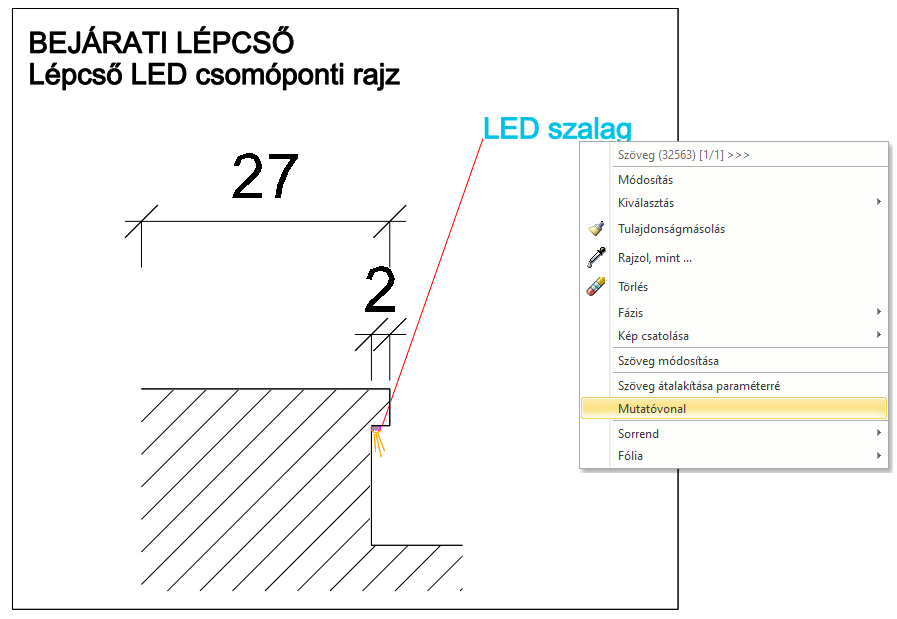

SZÖVEG MUTATÓVONALLAL
A parancs mutatóvonalat kapcsol és helyez el a kiválasztott elem és az egy vagy többsoros szöveg között.
A mutatóvonal a szöveg áthelyezését követi és vele együtt törlődik.
A mutatóvonal elejéhez, végéhez a vonal elemre érvényes tulajdonságok szerint nyílhegyet lehet hozzárendelni.

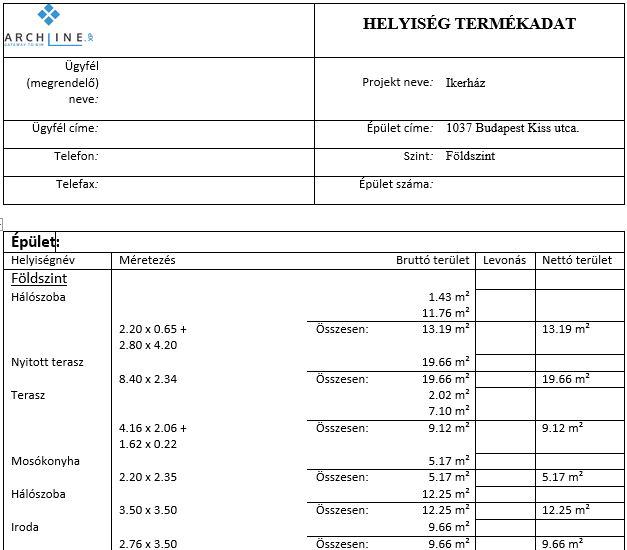

KONSZIGNÁLÁS SAJÁT DOKUMENTUM-SABLONOKKAL
A parancs az ARCHLine.XP XML kimeneti adatait társítja egy RTF formátumú sablonhoz.
Segítségével saját elrendezésű anyagkimutatások lehet létrehozni. A sablonokat a Microsoft Word használatával lehet elkészíteni.
Az RTF sablon létrehozása azt jelenti, hogy MergeField mezőkódot rendel az RTF dokumentumhoz.
A MergeField megjeleníti az adatmező nevét a "chevron" egyesítési karakterekben - például: «BuildingName».
A testreszabott sablonkiosztás tervezésekor az ARCHLine.XP XML kimeneti adatokat kell hozzárendelni az RTF MergeField mezőkódokhoz.

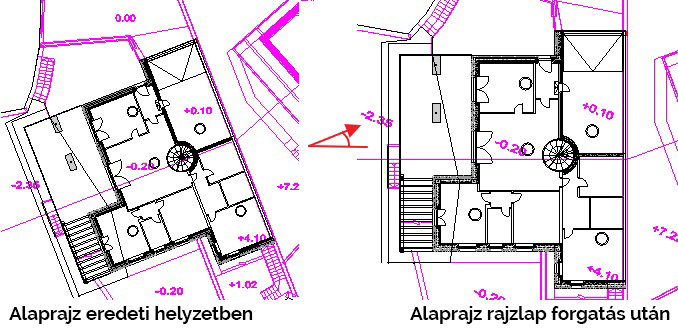

RAJZLAP FORGATÁS VALÓDI ÉSZAK IRÁNY ÉS PROJEKT ÉSZAK IRÁNY
A rajzlap elforgatása segít beállítani az épület fő falainak tengelyét vízszintes irányba.
Ezután könnyebben meg tudja adni az értékek nagy részét vízszintes és függőleges irányban.
A rajzlap bármikor visszaállítható eredeti helyzetébe.
A váltás vissza paranccsal válthat az elforgatott nézet és az eredeti nézet között
A rajzlap elforgatása nem befolyásolja a 3D-s modellt és a nyomtatási elrendezéseket.

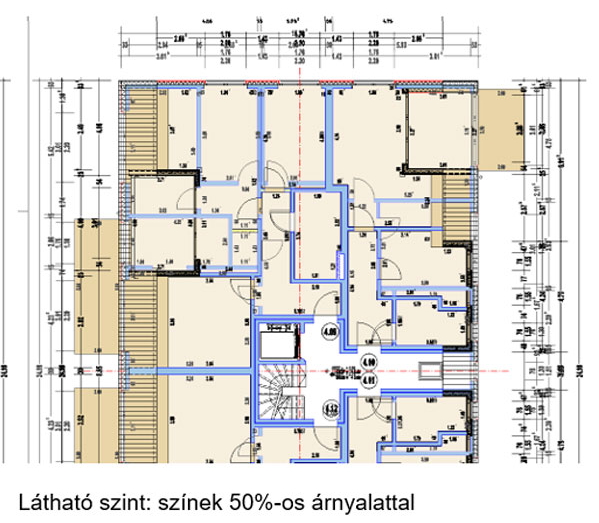

A NEM AKTÍV SZINTEK MEGJELENÍTÉSÉNEK BEÁLLÍTÁSA
A látható de nem aktív szintek háromféle módon jelenhetnek meg a terven:
-
Helyettesítő színnel
-
Színek 50%-os árnyalattal
-
Eredeti színekkel
Új lehetőség a váltás a látható szintek között a CTRL + Nyíl gyorsító kulccsal.

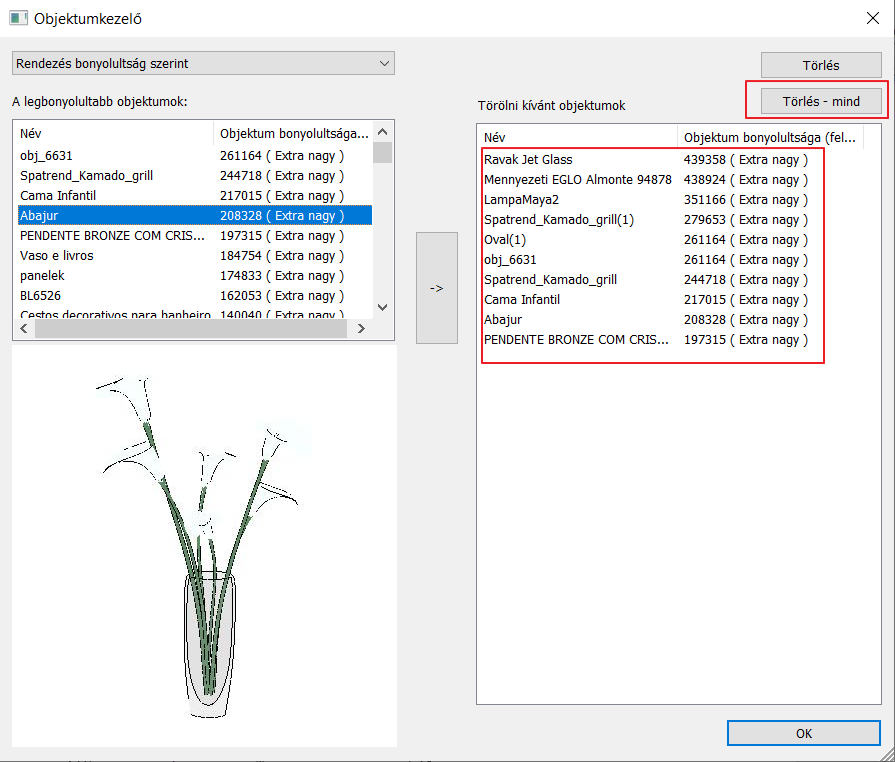

OBJEKTUMKÖZPONTBAN OBJEKTUMOK MÉRET SZERINTI LISTÁZÁSA
Hogyan ellenőrizzük és tisztítsuk meg az Objektumközpontban levő objektumkönyvtárunkat a már letöltött nagy modellektől?
Ehhez ad segítséget az Objektumok szűrése összetettségük alapján utasítás.
A Objektumközpont tartalmát az új párbeszédpanel szűri, és az elemeket méret vagy dátum szerint sorolja fel.
A jobb oldalon lévő listában összegyűjtheti a törölni kívánt elemeket.

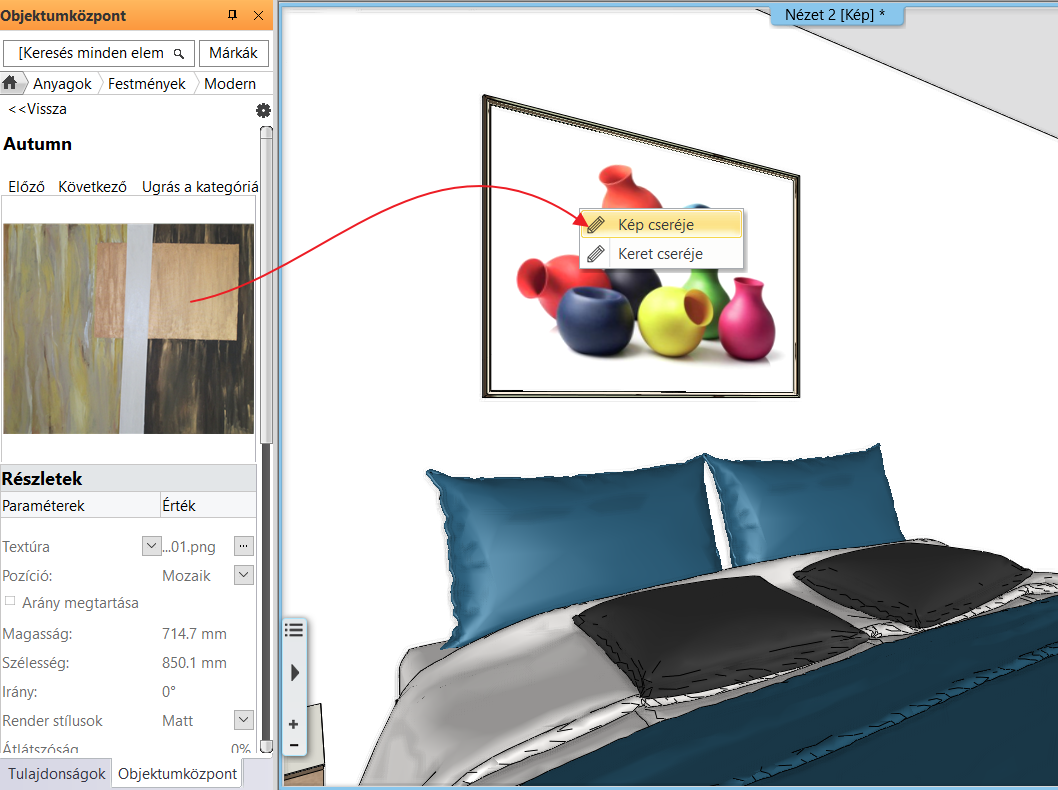

FALIKÉP ANYAGÁNAK MÓDOSÍTÁSA AZ OBJEKTUMKÖZPONTBÓL
A falkép keret anyaga illetve a kép témája cserélhető az objektumközpontból. A kép témájának cseréje esetén az új téma méretét veszi át a fali kép.
ÚJ TÁROLÓBÚTOR FUNKCIÓK

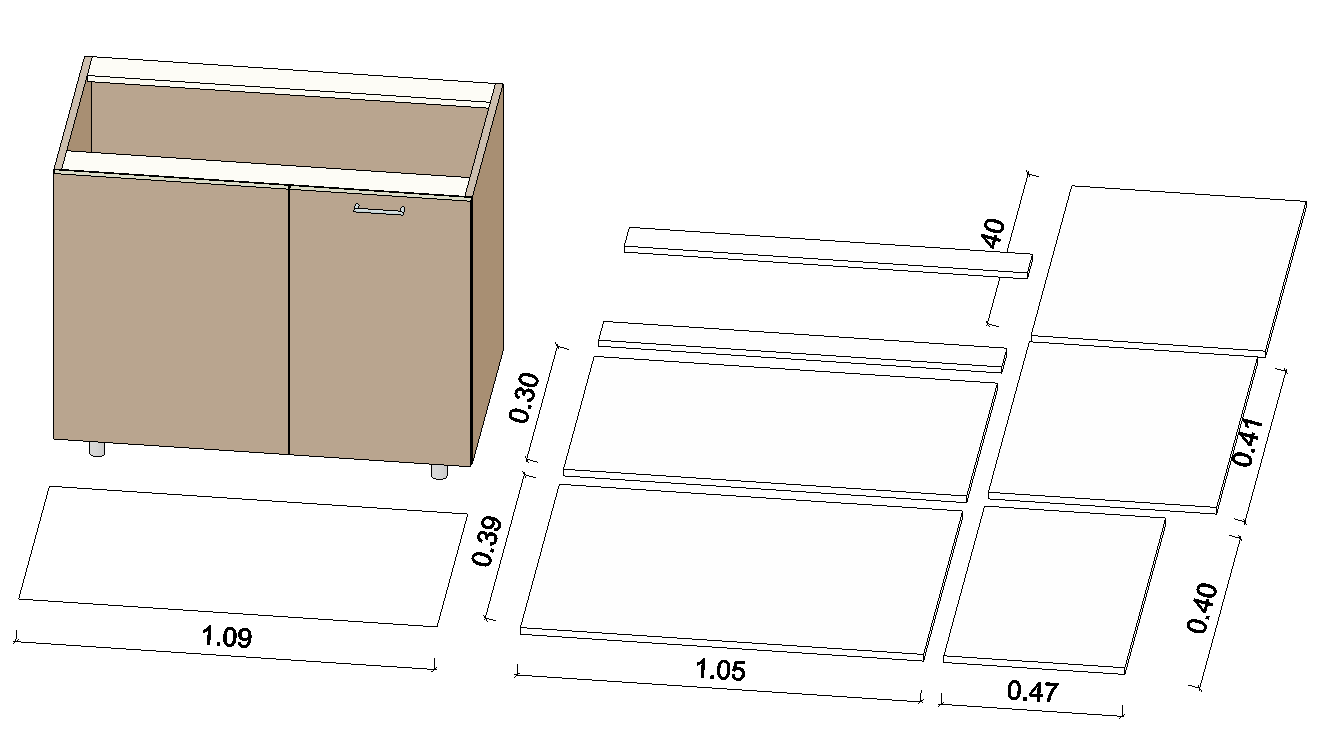

1. DXF formátumú kimenet a CNC gépek számára
A bútor 3D modellezés után pontos vágási lista kimenetet generálhat 3D-ben.
A bútort alkotú lapok mindegyike önálló DXF fájlban adható át a CNC gépek felé.
2. CSV formátumú kimenet a vágó optimalizáló programok számára
A CSV a vágó optimalizáló program formátuma. A lapok befoglaló méretét, darabszámát és anyagát tartalmazza, amely bemenet alapján a vágó optimalizáló program a táblákból optimálisan, minimális veszteséggel vágja ki a lapokat.
FRISSÍTETT RENDERELŐ, GYORSABB RENDERELÉS, MÉLYSÉGÉLESSÉG
A frissített renderelővel rövidebb idő alatt hozhat létre fotorealisztikus, nagy felbontású képeket.
Új tulajdonság a mélységélesség, ami a fotózásban a főtéma kiemelésére szolgál. A kép kiválasztott fókusza az a pont, ahol a kép maximális élességű és az előtte/mögötte levő részeket tetszőlegesen el lehet homályosítani.
PANORÁMA 360 TOVÁBBFEJLESZTÉSE
Különböző szinten levő kamerák összekapcsolhatók. Ehhez elegendő láthatóvá tenni a másik szintet.
KÉP ÁTLÁTSZÓVÁ TÉTELE: ALFA CSATORNA
Sokszor van szükségünk olyan képre, amelynek a háttere átlátszó. Ilyen kép pl. a fali matrica.

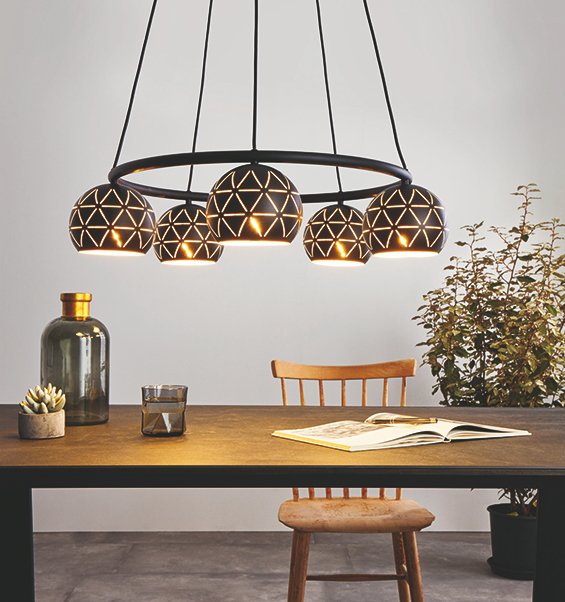

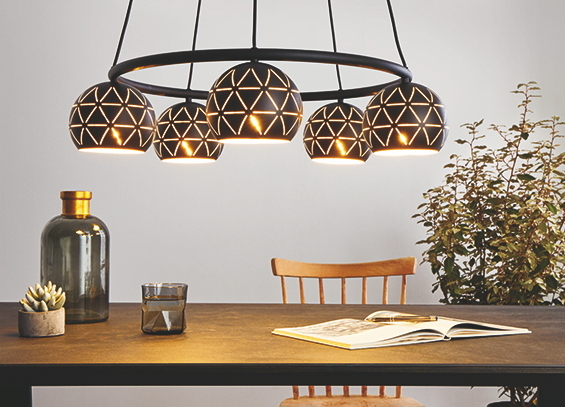

Átlátszó képet használunk abban az esetben is, amikor egy olyan lámpaburát akarunk megjeleníteni, amibe mintát vágtak és a lámpa átvilágít ezen a mintán.
A megoldás az ALFA csatorna használata a képen. Ez azt jelenti, hogy a képen levő színek közül megjelölhetők azok, amelyek átlátszók.
FELÜLETI EGYENETLENSÉG - BUMP MAPPING – SAJÁT MINTÁVAL
A Bump Mapping a felületek megjelenését teszi egyenetlenné, sokkal valósághűbb hatást kelve.
Az eljárás során úgy jön létre egyenetlenebb felület, hogy az eljárás a modell normál-vektorainak irányát szabadon módosítja, s így egy bonyolultabb, egyenetlenebb felület illúzióját kelti. Ezek a normálvektorok egy textúrában tárolódnak el. Ezeket a textúrákat nevezzük Normal Map-nek.

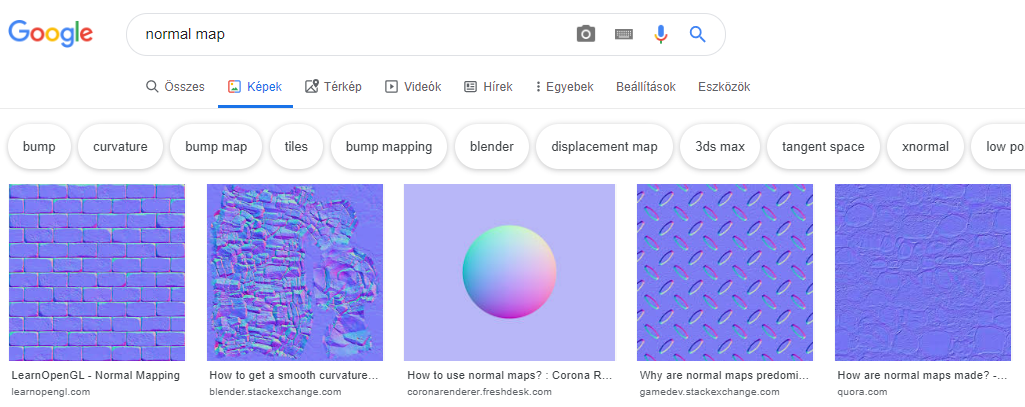

Normal map textúrákat letölthetünk a webről, vagy saját magunk is létrehozhatunk egy adott textúra alapján.
ANYAG ÉS TEXTÚRA SZÍNEZÉSE

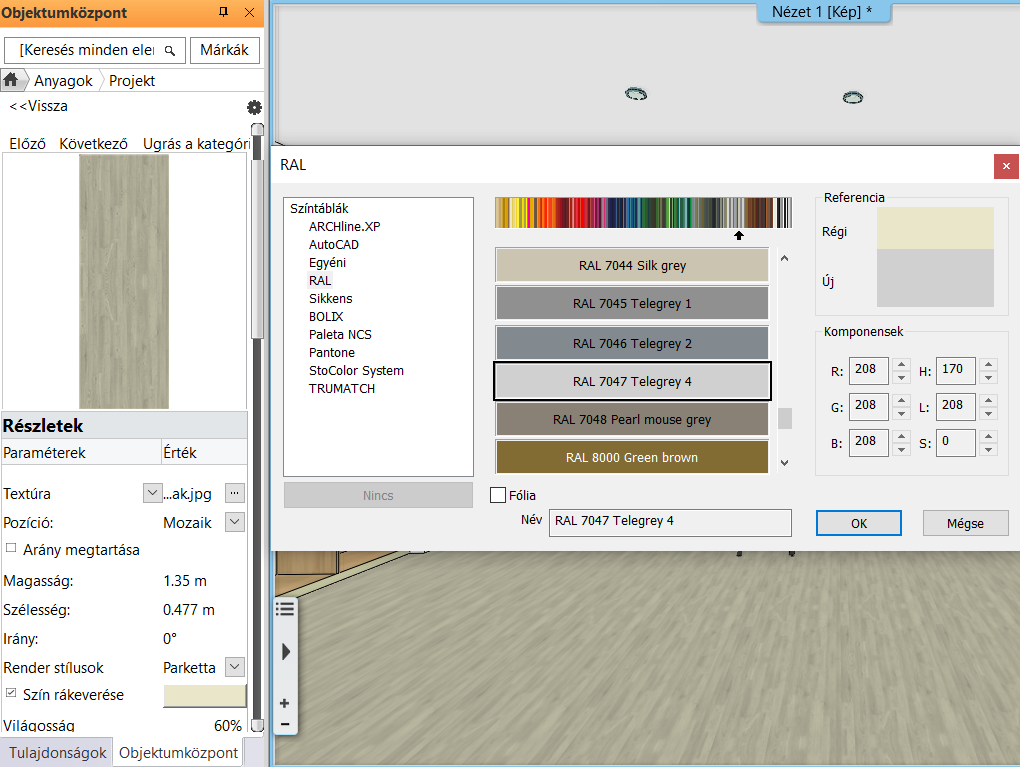

Anyag színezése
Az anyag tulajdonágánál bekapcsolható a Szín rákeverése opció. A rákevert háttérszín bármikor kikapcsolható, ez csak az anyag tulajdonsága, a textúrát nem befolyásolja.
Előnye, hogy gyorsan lehet sok színváltozatot kipróbálni, az eredmény azonnal látszódik a 3D modellen.
Textúra színezése: Színkorrekció hozzáadása
Az alaprajzra betöltött képfájl minta átszínezhető, majd elmenthető anyagként.
Az Anyag színezése módszerrel szemben itt valóban átszínezett textúrák jönnek létre, illetve a belőlük elmentett anyagok. A hátránya, hogy az eredmény csak később fog látszódni a modellben, amikor ezeket a textúrákat anyagként használjuk.

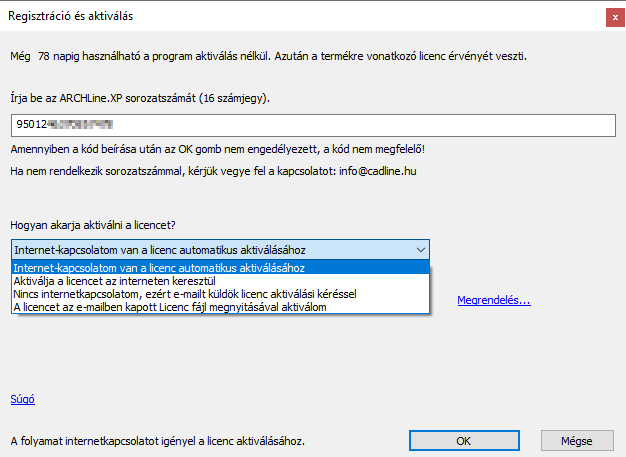

ÖNÁLLÓAN HORDOZHATÓ ARCHLINE.XP LICENC MÁSIK SZÁMÍTÓGÉPRE
A licenc áthelyezése két gép között leegyszerűsödött. Egy paranccsal deaktiválható a licenc a régi gépen és aktiválható az új gépen.
A licenc háromféleképpen aktiválható / deaktiválható:
-
Internet kapcsolat van a számítógép és a Cadline szerver között. Ilyenkor a régi gép deaktiválás után az új gépen a licenc aktiválható.
-
Az internet működik, de a számítógép nem képes közvetlen kapcsolatfelvételre a Cadline szerverrel. Ennek oka lehet pl. egyes internet kapcsolatok tiltása, tűzfal beállítása, stb. Ilyenkor egy böngésző ablakon be tud jelentkezni a személyes felhasználónév / jelszó párossal a saját adatlapjára az ARCHLine.XP weboldalon, ahol a terméklapon deaktiválhatja a licencet.
-
Offline aktiválás. A számítógépen egyéb okokból az Internet nem engedélyezett. Ilyenkor a licenc adatot kell elküldeni a megadott e-mail címre licenc aktiválási kéréssel.
Megjegyzés:
Miután a licencet egy új számítógépre áthelyezte, a régi számítógépen a licenc nem használható tovább.

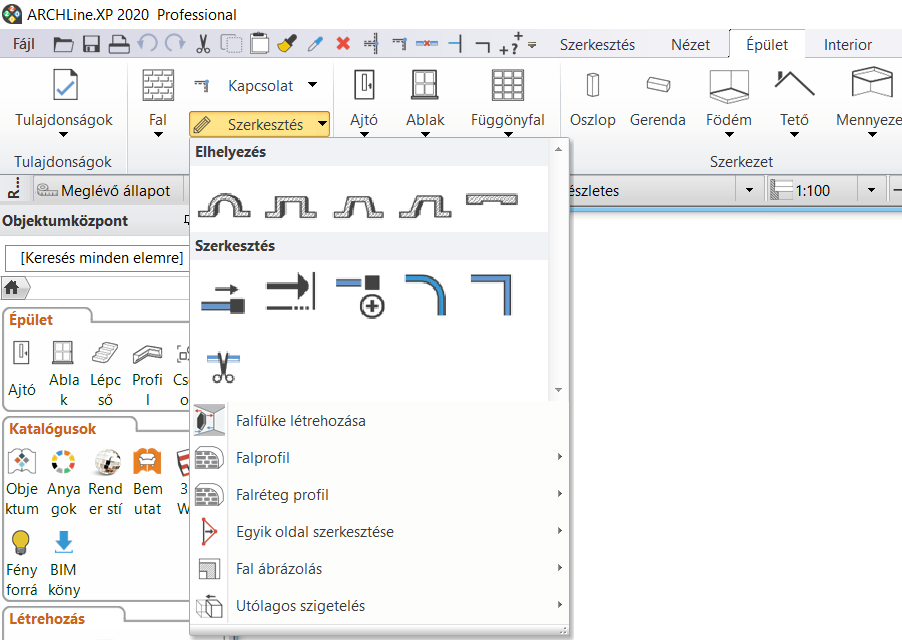

ELAVULT FELHASZNÁLÓI FELÜLET VISSZAVONÁSA
A menüszalag 2018-ban jelent meg, mint alapértelmezett felhasználói felület és két évig a hagyományos „klasszikus” menü és eszköztár is elérhető maradt, hogy elegendő idő álljon rendelkezésre az új eszközre való áttéréshez.
A 2020 változatban a hagyományos „klasszikus” menü és eszköztár visszavonásra került és véglegesen felváltotta a menüszalag.
A 2020 változatban a hagyományos „klasszikus” menü és eszköztár visszavonásra került és véglegesen felváltotta a menüszalag.
